| Номер в госреестре | 49970-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | МС3 |
| Изготовитель | "EcoChem Messtechnik", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Г азоанализаторы МС3 предназначены для непрерывного и селективного измерения содержания токсичных газов, взрывоопасных и горючих газов, образующихся при сжигании различных видов топлива.

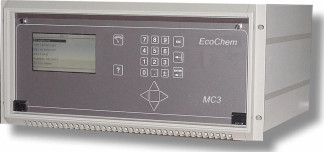

Г азоанализаторы МС3 (далее по тексту - газоанализаторы) представляют собой моноблочные автоматические стационарные приборы непрерывного действия.
На лицевой панели газоанализатора располагаются жидкокристаллический дисплей, отображающий результаты измерений содержания определяемых компонентов, меню пользователя, служебную информацию, а также клавиши управления.
На задней панели находятся разъемы для подключения сетевого питания и внешних устройств, выключатель питания, штуцера для ввода и вывода пробы.
Принцип измерений - инфракрасный.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода.
Рабочее положение - горизонтальное.
Г азоанализаторы имеют аналоговый выходной токовый сигнал (4 - 20) мА
Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов (до 8 веществ одновременно). При помощи внешнего ПО через интерфейсы связи RS232, RS422, Modbus данные передаются на внешнее устройство для их визуализации и архивирования.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора программного обеспечения |
| Программное обеспечение газоанализатора МС3 | Main | Version 3.20 | 918d4fdf2bbb9fdcb4f7e bd05e7399b1 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов приведены в таблице 1.
Таблица 1
| Определяемый компонент, единица физической величины | Диапазон измерений | Пределы допускаемой приведенной погрешности 8пр, в диапазоне | Пределы допускаемой относительной погрешности 8о, в диапазоне | ||
| диапазон измерений | 5пр, % | диапазон измерений | 5о, % | ||
| СО, мг/м | 0-75 (минимальный) | 0-75 | ± 5 | - | - |
| 0-700 (максимальный) | 0-100 | ± 5 | 100-700 | ± 5 | |
| SO2, мг/м | 0-75 (минимальный) | 0-75 | ± 15 | - | - |
| 0-10600 (максимальный) | 0-100 | ± 10 | 100-10600 | ± 10 | |
| NO, мг/м | 0-200 (минимальный) | 0-50 | ± 5 | 50-200 | ± 10 |
| 0-395 (максимальный) | 0-50 | ± 5 | 50-395 | ± 10 | |
| NH3, мг/м | 0-30 (минимальный) | 0-30 | ± 10 | - | - |
| 0-75 (максимальный) | 0-75 | ± 10 | - | - | |
| NO2, мг/м3 | 0-950 | 0-100 | ± 5 | 100-950 | ± 10 |
| Определяемый компонент, единица физической величины | Диапазон измерений | Пределы допускаемой приведенной погрешности 8пр, в диапазоне | Пределы допускаемой относительной погрешности 8о, в диапазоне | ||
| диапазон измерений | 5пр, % | диапазон измерений | 5о, % | ||
| СН4, мг/м3 | 0-650 | 0-60 | ± 5 | 60-650 | ± 5 |
| CO2 об. доля, % | 0-20 | 0-5 | ± 5 | 5-20 | ± 5 |
| O2 об. доля, % | 0-25 | 0-5 | ± 5 | 5-25 | ± 5 |
| H2O об. доля, % | 0-40 | 0-1 | ± 10 | 1-40 | ± 10 |
| Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более | 140 |
| Потребляемая мощность, В-А, не более | 380 |
| Г абаритные размеры, мм, не более | 222x450x462,5 |
| Масса, кг, не более | 30 |
Рабочие условия эксплуатации газоанализаторов:
| - диапазон температуры окружающей и анализируемой сред, °С | от 5 до 35; |
| - относительная влажность окружающей среды (без конденсации влаги), % | до 80. |
Знак утверждения типа наносится на прибор методом штемпелевания и титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом.
Г азоанализатор МС3 - 1 шт.
Комплект ЗИП - 1 компл.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
осуществляется по документу МП 49970-12 "Инструкция. Газоанализаторы МС3. Методика поверки", утвержденным и разработанным ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящим в комплект поставки.
Основные средства поверки: ГСО-ПГС №№ 9756-2011, 3802-87, 4261-88, 3847-87, 380887, 3810-87, 9137-2008, 9138-2008, 7608-99, 5894-91, 5893-91, 8736-2006, 8737-2006, 4277-88, 4278-88, 8740-2006, 8741-2006, 3865-87, 3769-87, 3777-87, 3722-87, 3726-87, генератор газовых смесей ГГС-03-03, генератор влажного воздуха «Родник-4М».
Методы измерений приведены в документе "Газоанализатор МС3. Руководство по эксплуатации".
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к газоанализаторам МС3
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
- при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
