Томографы ультразвуковые низкочастотные A1040 MIRA, 49972-12

Назначение

Томографы ультразвуковые низкочастотные А1040 МША (далее по тексту -томографы) предназначены для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.

Томографы могут применяться при обследовании строящихся и эксплуатируемых железобетонных зданий, сооружений, мостов, тоннелей, автомобильных дорог, аэродромов на предмет целостности и надежности.

Описание

Конструктивно томограф состоит из электронного блока со съемными ручками и включает в себя матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками, клавиатуру и графический дисплей, на котором отображаются результаты измерений и служебная информация. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям.

В томографе использован метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема.

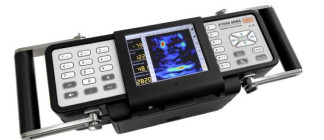

Внешний вид томографа представлен на рисунке 1.

На рисунке 2 показаны место пломбировки корпуса томографа для предотвращения несанкционированного доступа и место нанесения наклейки.

Программное обеспечение

Томографы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с томографом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Максимальная глубина обзора в бетоне, мм Диапазон измерений толщины, мм

2500 от 50 до 600 ±(0,05 Х+10)

Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина, мм Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм, где ^-измеряемая глубина, мм Источник питания

Номинальное значение напряжения аккумулятора, В Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее Габаритные размеры, мм, не более: без ручек

±(0,05-#+10)

аккумулятор

11,2

5

370x150x145

470x150x170

370x210x170

4,5

от минус 10 до плюс 50 до 95 %

с горизонтальным расположением ручек с вертикальным расположением ручек Масса электронного блока прибора с ручками и аккумулятором кг, не более Условия эксплуатации:

-    температура воздуха °С;

-    относительная влажность воздуха при температуре плюс 35 °С

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель томографа (под сменным аккумулятором) в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.002 РЭ и паспорта АПЯС.412231.002 ПС типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом АПЯС.412231.002 МП «Томограф ультразвуковой низкочастотный А1040 МГЯД. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.

Основные средства поверки: набор мер длины UCB 801, пределы допускаемой погрешности ±2 мм.

Сведения о методах измерений

Методы измерений изложены в документе АПЯС.412231.002 РЭ «Томограф ультразвуковой низкочастотный А1040 М1ЯА. Руководство по эксплуатации» в разделе «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к томографам ультразвуковым низкочастотным А1040 МГОА

АПЯС 412231.002 ТУ «Томограф ультразвуковой низкочастотный А1040 М1ЯА. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
