Трансформаторы тока ТОЛ-СЭЩ-10-IV, 49991-12

Трансформаторы тока ТОЛ-СЭЩ-10-IV предназначены для установки в открытые распределительные устройства (ОРУ), пункты коммерческого учета (ПКУ), а так же в другие изделия наружной установки и являются комплектующими изделиями. Обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49991-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТОЛ-СЭЩ-10-IV
Изготовитель	ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Год регистрации	2012
Срок свидетельства	29.05.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

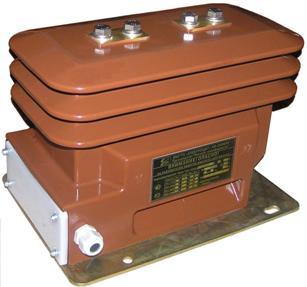

Трансформаторы тока ТОЛ-СЭЩ-10-IV выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из циклоалифатического компаунда, который одновременно

является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы расположены на верхней поверхности трансформаторов, подключение

токоведущих шин осуществляется к контактным выводам с помощью болтов М12. Трансформаторы имеют до трех вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора и закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа. Рабочее положение в пространстве - любое. Во время эксплуатации вторичные обмотки трансформаторов должны быть замкнуты на нагрузку, в случае отсутствия нагрузки,

-5 2

замыкающей вторичную цепь, замкнуты медным проводником 3 мм .

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТОЛ-СЭЩ-10-IV приведены в таблице._

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	5 - 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток, не более	3
Номинальные вторичные нагрузки, ВА: обмотки для измерения обмотки для защиты	1 - 50 3 - 50
Номинальный класс точности: для измерений и учета для защиты	0,2S; 0,2; 0,5S; 0,5; 1 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее	5 - 30

Наименование параметра	Значение параметра
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений, не более	5 - 30
Ток односекундной термической стойкости, кА	0,5 - 51
Ток электродинамической стойкости при номинальном первичном токе, кА	1,25 - 128
Масса, не более, кг	33
Г абаритные размеры, (длинахширинахвысота) , мм	357x254x253
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ1 и Т1

Знак утверждения типа

Знак утверждения типа наносится на таблички трансформаторов и на паспорт типографскими способами.

Комплектность

1) Трансформатор тока - 1 шт.;

2) Паспорт - 1 экз.;

3) Руководство по эксплуатации - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки». Основные средства поверки:

1. Трансформатор тока лабораторный ТЛЛ-35 5 - 3000/5А, к.т.0,05.

2. Прибор сравнения КТ-01, предел допускаемой токовой погрешности прибора от ±(0,001±0,03хА) до ±(0,1±0,05хА)%; предел допускаемой угловой погрешности прибора от ±(0,1±0,05хА) до ±(10±0,1хА) мин; где А - значение измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ТОЛ-СЭЩ-10-IV».

Нормативные документы, устанавливающие требования к трансформаторам тока ТОЛ-СЭЩ-10-IV

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Рекомендации к применению

- осуществление торговли и товарообменных операций;

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
