| Номер в госреестре | 49997-12 |
| Наименование СИ | Тестер навигационный |
| Обозначение типа СИ | IFR 4000 |
| Изготовитель | "Aeroflex Incorporated", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Тестер навигационный IFR 4000 (далее по тексту - тестер) предназначен для измерений: частоты, выходной мощности, параметров амплитудной и частотной модуляции ВЧ и УВЧ приемников; коэффициента стоячей волны по напряжению антенн; параметров аварийных передатчиков, работающих в системе КОСПАС/САРАТ; а также имитации систем слепой посадки и навигационных радиомаяков.
Конструктивно тестер выполнен в виде переносного прибора. Все узлы размещены в металлическом корпусе, индикация выходных параметров осуществляется на жидкокристаллическом дисплее, на передней панели расположены кнопки установки выходных параметров и режимов работы, в верхней торцевой части тестера выполнены соединительные разъемы.
Принцип действия тестера основан на сравнении параметров выходного (входного) сигнала с опорным сигналом и выдачей измерительной информации на отображающее устройство.
Режимы работы тестера:
- генератор высокочастотного сигнала в режимах VOR, LOC, G/S, MARKER, COMM;
- встроенный частотомер;
- встроенный измеритель модуляции.

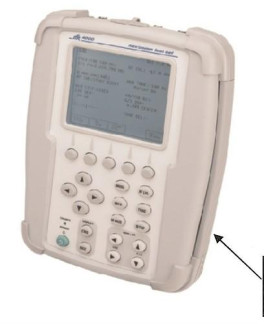

Внешний вид тестера, места наклеек и пломбировки приведены на рисунке 1.
Рисунок 1
Примечание: * - место нанесения знака об утверждении типа,
** - место нанесения пломбы (заводская наклейка)
Программное обеспечение (ПО) «IFR4000» предназначено для управления режимами работы тестера и отображения измерительной информации.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Таблица 1 | ||||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| IFR4000 | IFR4000 | v. 2.13 | 5475DEEB7D86AC38 A5C4DF987B113DF8 | Md5 |
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики тестера приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Генератор высокочастотного сигнала | |
| Диапазон частот в режиме Marker Beacon Channel, МГц | от 72 до 78 (с шагом 25 кГц) |
| Значения фиксированных частот в режиме Marker Beacon Preset, МГц | 74,5; 75,0 и 75,5 |
| Диапазон частот в режиме Beacon Variable, МГц | от 72 до 78 (с шагом 1 кГц) |
| Диапазон частот в режиме VOR Channel, МГц | от 108,0 до 117,95 (с шагом 50 кГц) |
| Значения фиксированных частот в режиме VOR Preset, МГц | 108,0; 108,05 и 117,95 |
| Диапазон частот в режиме VOR Variable, МГц | от 107 до 118 (с шагом 1 кГц) |
| Диапазон частот в режиме LOC Channel, МГц | от 108,0 до111,95 (с шагом 50 кГц) |
| Значения фиксированных частот в режиме LOC Preset, МГц | 108,1; 108,15 и 110,15 |
| Диапазон частот в режиме LOC Variable, МГц | от 107,0 до 113,0 (с шагом 50 кГц) |
| Диапазон частот в режиме G/S Channel, МГц | от 329,15 до 335,0 (с шагом 50 кГц) |
| Значения фиксированных частот в режиме G/S Preset, МГц | 334,25; 334,55 и 334,70 |
| Диапазон частот в режиме G/S Variable, МГц | от 327,0 до 337,0 (с шагом 1 кГц) |
| Диапазон частот в режиме Comm AM Channel, МГц | от 10 до 400 с шагом 25 кГц, от 118 до 156 с шагом 8,33 кГц |
| Значения фиксированных частот в режиме Comm AM Preset, МГц | 118,00; 137,00 и 156,00 (VHF Band) 225,00; 312,00; 400,00 (UHF Band) |
| Диапазон частот в режиме Comm AM Variable, МГц | от 10 до 400 (с шагом 1 кГц) |
| Диапазон частот в режиме Comm FM Channel, МГц | от 10 до 400 (с шагом 25 кГц) |
| Значения фиксированных частот в режиме Comm FM Pre-set, МГц | 156;165 и 174 |
| Диапазон частот в режиме Comm FM Variable, МГц | от 10 до 400 (с шагом 1 кГц) |
| Диапазон установки уровня выходного сигнала на разъеме ANTENNA в режиме Single Carrier, дБ/мВт: от 10 до 75 МГц от 75 до 400 МГц | от минус 17 до минус 67 (с шагом 0,5 дБ) от плюс 13 до минус 67 (с шагом 0,5 дБ) |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Single Carrier, дБ | ±3 |
| Значение уровня выходного сигнала на разъеме ANTENNA в режиме Dual Mode - LOC, дБ/мВт | 0 |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Dual Mode - LOC, дБ | ±2,5 |
| Диапазон установки уровня выходного сигнала на разъеме ANTENNA в режиме Dual Mode - G/S, дБ/мВт | от 0 до минус 76 (с шагом 0,5 дБ) |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Dual Mode - G/S, дБ | ±3 |
| Значение уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - Marker, дБ/мВт | +13 |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - Marker, дБ | ±2 |
| Значение уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - LOC, дБ/мВт | минус 7 |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - LOC, дБ | ±2 |
| Диапазон установки уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - G/S, дБ/мВт | от минус 7 до минус 83 (с шагом 0,5 дБ) |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме ANTENNA в режиме Tri-Mode - G/S, дБ | ±3 |
| Диапазон установки уровня выходного сигнала на разъеме RF I/O в режиме Single Carrier, дБ/мВт: от 10 до 75 МГц от 75 до 400 МГц | от минус 40 до минус 130 (с шагом 0,5 дБ) от минус 12 до минус 130 (с шагом 0,5 дБ) |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме RF I/O в режиме Single Carrier, дБ: от минус 12 до минус 39,5 дБ/мВт от минус 40 до минус 94,5 дБ/мВт от минус 95 до минус 120 дБ/мВт | ±2,5 ±2,0 ±3 |
| Значение уровня выходного сигнала на разъеме RF I/O в режиме Dual Mode - LOC, дБ/мВт | минус 22 |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме RF I/O в режиме Dual Mode - LOC, дБ | ±2 |
| Значение уровня выходного сигнала на разъеме RF I/O в режиме Dual Mode - G/S, дБ/мВт | от минус 22 до минус 101 (с шагом 0,5 дБ) |
| Пределы допускаемой погрешности установки уровня выходного сигнала на разъеме RF I/O в режиме Dual Mode - G/S, дБ | ±2,5 |
| Пределы допускаемой относительной погрешности установки частоты тона, % | ±0.02 |
| Режим VOR | |
| Значения фиксированных частот тона, Гц | 30; 1020; 9960 |
| Диапазон значений коэффициента амплитудной модуляции, % | от 0 до 55 |
| Значение девиации частоты на поднесущей частоте 9960 Гц, Гц | 480 |
| Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции, % | ± 2 |
| Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц | ± 25 |
| Режим LOC | |
| Значения фиксированных частот тона, Гц | 90; 150; 1020 |
| Наименование характеристики | Значение |
| Диапазон значений коэффициента амплитудной модуляции, %: для частот тона 90 и 150 Гц для частоты тона 1020 Гц | от 0 до 28 от 0 до 42 |
| Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции, % | ± 2,5 |
| Режим G/S | |
| Значения фиксированых частот тона, Гц | 90; 150 |
| Диапазон значений коэффициента амплитудной модуляции, % | от 0 до 50 |
| Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции, % | ± 2,5 |
| Режим MARKER | |
| Значения фиксированы частот тона, Гц | 400;1300; 3000 |
| Диапазон значений коэффициента амплитудной модуляции, % | от 0 до 95 |
| Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции, % | ± 5 |
| Режим COMM | |
| Диапазон значений коэффициента амплитудной модуляции, % | от 0 до 95 |
| Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции, % | ± 2,5 |
| Диапазон значений девиации частоты, кГц | от 1 до 15 |
| Пределы допускаемой относительной погрешности установки девиации частоты, % | ± 5 |
| Режим встроенного частотомера | |
| Диапазон измеряемых частот на разъеме RF I/O, МГц | от 10 до 400 |
| Диапазон измеряемых частот на разъеме AUX I/O, МГц | от 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений частоты входного синусоидального сигнала, Гц | 2-10-6-fc, где ft - частота входного сигнала, Гц |
| Режим встроенного измерителя модуляции | |
| Диапазон значений коэффициента амплитудной модуляции, % | от 10 до 99 |
| Пределы допускаемой относительной погрешности измерений коэффициента амплитудной модуляции, % | ± 10 |
| Диапазон измеряемых значений девиации частоты, кГц | от 1 до 15 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты при девиации частоты 10 кГц, Гц | 400 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 69 х 231 х 285 |
| Масса, кг, не более | 3,6 |
| Напряжение питания от сети переменного тока частотой от 49,5 до 50,5 Гц, В | от 198 до 242 |
| Потребляемая мощность, В А, не более | 55 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха при температуре 20 °С, % | до 80 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель тестера в виде наклейки.
Комплект поставки включает:
- тестер навигационный IFR 4000 - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- антенна - 1 шт.;
- методика поверки - 1 шт.;
- блок питания - 1 шт.;
- упаковочная тара - 1 шт.
осуществляется по документу МП 49997-12 «Инструкция. Тестер навигационный IFR 4000 фирмы «Aeroflex Incorporated», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в декабре 2011 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-66 регистрационный № 9273-85 (пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 5 10- за год);
- ваттметр двухканальный NRP R&S с преобразователями NRP-Z91 и NRP-Z55 регистрационный № 37008-08 (пределы допускаемой относительной погрешности измерений мощности ±5 %);
- измеритель модуляции СКЗ-45 регистрационный № 9331-94 (диапазон несущих частот от 0,1 до 1000 МГц; диапазон модулирующих частот от 0,02 до 200 кГц, пределы допускаемой погрешности измерений коэффициента AM и девиации частоты ±2 %);
- генератор Г4-176 регистрационный № 20534-00 (диапазон частот от 0,1 до 1020 МГц, преде
-7
лы допускаемой основной погрешности установки частоты 5 10 );
- аппаратура для поверки измерителей коэффициента амплитудной модуляции К2-34 регистрационный № 6793-78 (пределы допускаемой основной погрешности устанавливаемого значения коэффициента AM: ±(0,5 10-2М+0,07)%, где М-коэффициент АМ;
- установка образцовая измерительная К2-38 регистрационный № 8121-81 (диапазон несущих частот от 0 до 450 МГц, диапазон модулирующих частот от 20 Гц до 200 кГц, пределы допускаемой погрешности установки девиации частоты ± 1 %).
