| Номер в госреестре | 50002-12 |
| Наименование СИ | Установки поверочные на базе мерников с накопительной емкостью и устройством переключения потока |
| Обозначение типа СИ | УПМ "Вектор" |
| Изготовитель | ЗАО "ИПФ "Вектор", г.Тюмень |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки поверочные на базе мерников с накопительной емкостью и устройством переключения потока УПМ «Вектор», (далее - установки), предназначены для поверки трубопоршневых поверочных установок ТПУ 1-го и 2-го разряда всех типов стационарного и передвижного исполнения.
Принцип работы установки основан на сравнении объема жидкости, прошедшей через поверяемое средство (ТПУ), с эталонной мерой вместимости.

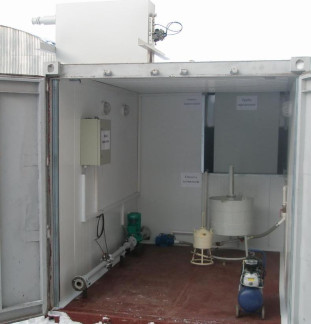

Конструктивно установка представляет собой функционально объединенные меры вместимости, трубопровод и емкости для хранения воды. Установка размещена в блок-боксе площадью 18 м .
Установка включает в себя:
- гидравлическую систему;
- комплект эталонных мер вместимости;
- шкаф управления.
Гидравлическая система предназначена для создания расхода через ТПУ и хранения жидкости. Гидравлическая система состоит из емкости-хранилища, пролетной трубы, насосов, преобразователя расхода, устройства переключения потока, накопительной емкости, запорной арматуры.
Меры вместимости предназначены для измерений объема жидкости при проведении поверки ТПУ. В качестве эталонной меры вместимости используются мерники металлические эталонные 1 разряда и набор стеклянной мерной посуды по ГОСТ 1770-74.
Шкаф управления предназначен для управления насосами и устройством переключения
потока.
| Наименование параметра | Технические и метрологические характеристики |
| Поверочная жидкость | вода ГОСТ Р 51232-98 |
| Диапазон расходов, м3/ч | от 1 до 100 |
| Температура рабочей среды, °С | от + 10 до + 30 |
| Вместимость мерников, дм3 | 10, 50, 100, 200, 500, 1000 |
| Пределы допускаемой относительной погрешности измерения объема жидкости, % | ± 0,02 |
| Пределы допускаемой относительной погрешности измерения расхода, %, не более | ± 2,5 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ± 0,2 |
| Предел допускаемой относительной погрешности установки, % | ± 0,025 |
| Номинальная вместимость накопительной емкости, м3, не менее | 3,0 |
| Номинальная вместимость емкости-хранилища, м3, не менее | 6,0 |
| Напряжение сети питания переменного тока частотой (50 ± 1) Гц | 220/380 В ± 15 % |
| Потребляемая мощность, не менее, кВт | 15 |
| Г абаритные размеры блок - бокса (длина х ширина х высота), мм, не более: | 6000х3000х2600 |
| Масса составных частей установки, кг, не более: - блок - бокса - установки | 6000 1500 |
| Срок службы, не менее | 10 лет |
наносится на титульный лист руководства по эксплуатации методом штемпелевания.
В состав установки входит:
- насос с частотным регулятором производительностью до 100 м3/ч, шт. 2
- соединительные трубопроводы и арматура, комп. 1
- устройство переключения потока пропускной способностью до 100 м3/ч, шт. 1
- турбинный преобразователь расхода (НОРД-М 40, НОРД-М 65, PTF 025, PTF 080)* 1
- манометр типа МТИ с ВПИ 1,6 МПа, КТ 1,5, шт. 1
- термометр ртутный стеклянный лабораторный ТЛ-4 1
- емкость-хранилище, шт. 1
- накопительная емкость, шт. 1
- мерники металлические эталонные 1-го разряда МО-1р
3 *
с вместимостью 10, 50, 100, 200, 500, 1000 дм в зависимости от поверяемой ТПУ
-мерная посуда (колбы 2000, 500 мл, цилиндр 1000, 100 мл), по ГОСТ 1770-74, шт. 4
- шкаф управления, шт. 1 -Руководство по эксплуатации, экз. 1 -Методика поверки, экз. 1
Примечание: *- в соответствии с заказом
осуществляется по документу МП 50002-12 «Инструкция ГСИ «Установки поверочные на базе мерников с накопительной емкостью и устройством переключения потока УПМ «Вектор» Методика поверки», утверждённому ГЦИ СИ ФБУ «Тюменский ЦСМ» 10 августа 2011 г.
Перечень эталонов, применяемых при поверке:
- весы специального класса точности по ГОСТ Р 53228-2008;
- гири класса точности F1 по ГОСТ 7328-2001;
- термометры стеклянные с ценой деления 0,1° С.
- частотомер электронно-счетный с ценой младшего разряда 0,001 с.
Методика выполнения измерений установкой изложена в МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников», утвержденной ФГУП ВНИИР в 1995 г.
Нормативные и технические документы, устанавливающие требования к установке
- ГОСТ 8.470-82 ГСИ Государственная поверочная схема для средств измерений объема жидкости;
- ГОСТ 8.510-2002 ГСИ Государственная поверочная схема для средств измерений расхода и объема жидкости;
- МИ 1972-95 Рекомендация ГСИ Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников
-Руководство по эксплуатации «Установка поверочная на базе мерников с накопительной емкостью и устройством переключения потока УПМ «Вектор»».
- Эталоны единиц величин.
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
