| Номер в госреестре | 50004-12 |
| Наименование СИ | Анализаторы калибровочные |
| Обозначение типа СИ | Certifier® FA Plus |
| Изготовитель | "TSI Incorporated", США |
| Год регистрации | 2012 |
| Срок свидетельства | 17.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы калибровочные Certifier® FA Plus (далее анализаторы) предназначены для измерений давления, расхода, объема, объемной доли кислорода, атмосферного давления и температуры при испытаниях и оценке работы применяемых в медицине аппаратов ингаляционного наркоза и искусственной вентиляции легких.

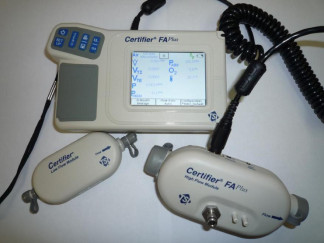

Анализаторы представляют собой систему, состоящую из модуля управления и индикации и присоединяемых к нему модулей минимального и максимального расхода.
Установка режимов и параметров работы анализаторов осуществляется с помощью кнопок на лицевой панели модуля управления и индикации и нажатием на активные области сенсорного дисплея. Результаты измерений и параметры режимов работы выводятся на дисплей модуля управления и индикации.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются к тестовому легкому и аппаратам ИН и ИВЛ с помощью набора компонентов.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы через модуль максимального расхода и разъемы портов низкого и высокого давления, расположенные на его передней панели, подключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение расхода, воспроизводимого аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через модули минимального и максимального расхода к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объема, воспроизводимого аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через модуль максимального расхода к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и ИВЛ, выполняется анализаторами с помощью датчика кислорода, подключаемого к специальному разъему модуля максимального расхода.
При испытаниях и оценке работы аппаратов ИН и ИВЛ анализаторы непрерывно измеряют атмосферное давление и температуру с помощью встроенных в модули минимального и максимального расхода датчиков атмосферного давления и температуры.
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины, поступающего в измерительный преобразователь, в выходной сигнал, пропорциональный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен выбор единиц измерения.
Для печати данных результатов измерений анализаторы подключаются к компьютеру с помощью кабеля USB.
| № п/п | Наименование характеристики | Значение характеристики |
| 1 | Диапазон показаний давления порта низкого давления, кПа | от минус 2,5 до плюс 15 |
| 2 | Пределы допускаемой погрешности при измерении давления через порт низкого давления: - абсолютной в диапазоне давления от минус 2,5 до плюс 3 кПа, кПа - приведенной в диапазоне давления от 3 до 15 кПа, % | ±0,015 ±0,4 |
| 3 | Диапазон показаний давления порта высокого давления, кПа | от минус 70 до плюс 1000 |
| 4 | Пределы допускаемой погрешности при измерении давления через порт высокого давления: - абсолютной в диапазоне давлений от минус 70 до плюс 70 кПа, кПа - приведенной в диапазоне давления от 70 до 1000 кПа, % | ±0,7 ±1,0 |
| 5 | Диапазон показаний расхода модуля минимального расхода, дм3/мин | от 0 до 20 |
| 6 | Пределы допускаемой приведенной погрешности при измерении расхода с модулем минимального расхода, % | ±2,0 |
| 7 | Диапазон показаний расхода модуля максимального расхода, дм3/мин | от минус 200 до плюс 300 |
| 8 | Пределы допускаемой приведенной погрешности при измерении расхода с модулем максимального расхода,% | ±1,0 |
| 9 | Диапазон показаний объема, дм3 | от минус 10 до плюс 10 |
| 10 | Пределы допускаемой относительной погрешности при измерении объема, % | ±3,0 |
| 11 | Диапазон показаний объемной доли кислорода, % | от 0 до 100 |
| 12 | Пределы допускаемой приведенной погрешности при измерении объемной доли кислорода, % | ±2,0 |
| 13 | Диапазон показаний атмосферного давления, кПа | от 80 до 120 |
| 14 | Пределы допускаемой приведенной погрешности при измерении атмосферного давления, % | ±1,0 |
| № п/п | Наименование характеристики | Значение характеристики |
| 15 | Диапазон показаний температуры, °С | от 5 до 40 |
| 16 | Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±1,0 |
| 17 | Электропитание аккумулятора, В | 12 |
| 18 | Г абаритные размеры, мм - модуль управления и индикации - модуль максимального расхода - модуль минимального расхода | 173х105х45 150х67х61 127х51х28 |
| 19 | Масса, кг, не более - модуль управления и индикации - модуль максимального расхода - модуль минимального расхода | 0,56 0,14 0,06 |
наносится на титульный лист руководства по эксплуатации в верхней левой части типографским способом и на табличку, расположенную на задней панели анализатора в виде наклейки.
| Наименование | Обозначение | Количество |
| Модуль управления и индикации | 4088 | 1 |
| Модуль максимального расхода | 4081 | 1 |
| Фильтр бактериальный, 22 мм внут.конус х 22 мм нар. конус, для использования с модулем максимального расхода | 1602341 | 1 |
| Адаптер, 22 мм х 6 мм (для соединения модуля максимального расхода с фильтром минимального расхода) | 1102091 | 2 |
| Адаптер, 15мм вн.д. х 22мм нар. д. | 1102093 | 1 |
| Адаптер с портом для измерения давления | 1611330 | 1 |
| Проксимальная трубка, силикон, (3.2мм вн.д. х 6.4 мм нар.д., длина 122 см) | 3002053 | 1 |
| Ремешок с застежкой на липучке для модуля максимального расхода | 2913133 | 1 |
| Адаптер порта высокого давления | 1611221 | 1 |
| Кабель модуля максимального расхода | 1040219 | 1 |
| Модуль минимального расхода | 4082 | 1 |
| Фильтр бактериальный, для модуля минимального расхода | 1602342 | 1 |
| Крепление (включая крепежные винты и ремешок с застежкой на липучке) | 1040044 | 1 |
| Муфта, 3/8'' (трубка) | 1601180 | 1 |
| Адаптер, 3/8'' (трубка) х 3/8'' (штуцер «елочка») | 1601179 | 1 |
| Датчик кислорода | 2917019 | 1 |
| Адаптер с резьбовым соединением для датчика кислорода | 1313118 | 1 |
| Кабель датчика кислорода | 1303741 | 1 |
| Сумка для переноски и хранения | 1319429 | 1 |
| Адаптер переменного тока AC/DC | 8912 | 1 |
| Стилус | 1040244 | 1 |
| Инструкция по эксплуатации Certifier® FA Plus | 1980560 | 1 |
| Батарея, Lithium-Ion SBL-160 | 1208056 | 1 |
| Флеш-карта SD | 1500108 | 1 |
| Резиновый чехол для защиты модуля управления и индикации | 6001503 | 1 |
| Компьютерный кабель USB | 1303754 | 1 |
осуществляется по документу МП 50004-12 «Анализаторы калибровочные Certifier® FA Plus. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 02.04.2012 г.
При поверке используются следующие основные средства поверки_
| № п/п | Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | Калибратор многофункциональный MC2-R | 0-10 кПа ±40 кПа -100...+200 кПа -100...+2000 кПа 80-120 кПа | ±(0,015 %П+0,025 %ВПИ) ±(0,015 %П+0,02 %ВПИ) ±(0,015 %П+0,01 %ВПИ) ±(0,035 %ВПИ) ±0,03 кПа |
| 2 | Установка поверочная для счетчиков газа УПС-7,5 | 0,24-265 дм3/мин | ±0,5 % |
| 3 | Стенд для поверки спирометров СПС-02 | 1,8-900 дм3/мин 0,1-12 дм3 | ±0,26 % ±0,8 % |
| 4 | ПГС в баллонах: азот нулевой воздух нулевой, кислород ОСЧ | Объемная доля О2 0,001 % 20,9 % 99,999 % | ±0,5 % ±0,001 % |
| 5 | Генератор влажного воздуха HygroGen, мод.HygroGen1 | 5-60 °С | ±0,2 °С |
В соответствии с документом «Анализатор калибровочный Certifier® FA Plus. Инструкция по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Анализаторам калибровочным Certifier® FA Plus
Техническая документация изготовителя «Анализатор калибровочный Certifier® FA Plus. Инструкция по эксплуатации».
- при осуществлении деятельности в области здравоохранения (при испытаниях и оценке работы аппаратов ингаляционного наркоза и искусственной вентиляции легких).
| Зарегистрировано поверок | 329 |
| Поверителей | 7 |
| Актуальность данных | 18.09.2024 |
