Теплосчетчики CF Echo II, 50007-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Теплосчетчики CF Echo II Назначение средства измерений

Теплосчетчики CF Echo II (далее теплосчетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.

Описание

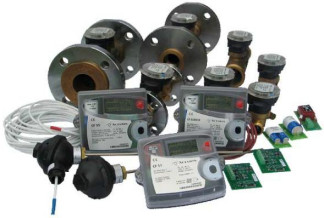

Теплосчетчики состоят из трех функциональных частей: ультразвукового датчика расхода, вырабатывающего сигнал об объеме проходящего через него теплоносителя; подобранной пары термометров сопротивления Pt100, вырабатывающих сигнал о температурах теплоносителя на входе и выходе теплообменной системы и вычислителя, предназначенного для обработки и вычислений количества тепла и объема теплоносителя по поступающим на его вход сигналам от датчиков. Датчик расхода устанавливается в подающем или обратном трубопроводе. Вычислитель имеет дисплей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерений записываются в энергонезависимую память. Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя. Прибор позволяет сохранять максимальные значения, полученные за период последних 13 месяцев, и которые могут быть дистанционно считаны при помощи M-Bus шины или оптического интерфейса.

На схеме 1 указаны места пломбировки от несанкционированного доступа. S - заводские пломбы

S

Схема 1

Программное обеспечение (ПО)

CF Echo II классифицируется как простой автономный измерительный прибор с защищенным интерфейсом. Всей работой теплосчетчика управляет программа, которая зашивается в ПЗУ на этапе производства и не может быть изменена преднамеренно или случайно во время эксплуатации. Параметры и данные защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.

Технические характеристики

Тип прибора    единый прибор;

Единицы измерений количества тепла (энергии):    МВт • ч

Единицы измерений объема    м3

Преобразователи (датчики) температуры    Pt100 по ГОСТ 6651-2009

Датчик расхода    ультразвуковые

Номинальные значения расходов Qном, м3/ч    0,6; 1,5; 2,5; 3,5; 6,0; 10,0

Предел допускаемой абсолютной погрешности измерения температуры ±(0,4+0,005 * t) Теплосчетчик:

Диапазон измерения температуры теплоносителя, °С    от 2до 130

Диапазон измерения разности температур, °С    от 3до 130

Пределы допускаемой относительной погрешности измерений энергии при разности температур, %: 3<АК10°С    ± 6

10<АК20°С    ± 5

20<At    ± 4

Пределы допускаемой относительной погрешности измерений объема при расходах, %:

0,04Qном < Q < Qмакс.    ± 2

Qмин < Q < 0,04Qном    ± 4

Пределы допускаемой относительной погрешности измерений времени, %    ±0,1

Напряжение питания

-    автономное    3,6 В, литиевые D или 2хАА - элементы

-    сетевое    230 В +15/-30%, 50 Гц Потребляемая мощность 1 ВА Масса, кг от 1,1 до 2,5 в зависимости от исполнения Число цифр отсчетного устройства (дисплея) 7 значащих разрядов Температура измеряемой жидкости, °С: от 15 до 30

Условное давление Расположение на трубопроводе Срок службы Условия эксплуатации: температура окружающего воздуха, °С Температура хранения (без батареи), °С Относительная влажность воздуха, %

Степень защиты:

-    вычислителя

-    датчик расхода

PN16/PN25 горизонтальное не менее 12 лет

от 5 до 55 от -10 до 60

<95

IP 64

IP 66/67

Технические характеристики исполнений датчика расхода

Знак утверждения типа

наносится на табличку с техническими характеристиками теплосчетчика на лицевой панели вычислителя и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по методике МП 50007-12 "ГСИ. Теплосчетчики CF Echo II. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в ноябре 2011 г.

Основные средства поверки:

-    Установка расходомерная УПВ 25 П/А (№ 47980-11 в ИФ СИ), диапазон измерений от 0,013 м3/ч до 6,36 м3/ч, относительная погрешность ±0,2 %;

-    Установка объемная УОПВ (№ 47980-11 в ИФ СИ), диапазон измерений: от 0,14 м3/ч до 600 м3/ч, относительная погрешность ±0,2 %;

-    Магазин сопротивления Р4831, диапазон измерений от10-3 Ом до 105 Ом, кл. т. 0,02;

-    Частотомер Ч3-63/1 (№ 9084-90 в ИФ СИ) диапазон измерений от 0,1 Гц до 1300 МГц, относительная погрешность ±5 • 10-7 %;

-    Мегаомметр ЭС 0210/1 ( № 21320-01 в ИФ СИ), диапазон измерений от 0 МОм до 5 МОм, приведенная погрешность ±1,5 %, от 0 В до 600 В, приведенная погрешность ±2,5 %;

-    Термометр сопротивления ПТС-10М (№ 11804-99 в ИФ СИ), диапазон измерений от 0 °С до 419 С, абсолютная погрешность ±0,03 С;

-    Термометр сопротивления ПТСВ (№ 32777-06 в ИФ СИ) диапазон измерений от минус 50 °С до 232 0С, абсолютная погрешность ±0,02 °С;

-    Стенд СКС6 (№ 17567-09 в ИФ СИ) диапазон измерений от 0,025 мА до 20 мА, абс. погрешность ±0,001 мА, от 51 Ом до 673,3 Ом абсолютная погрешность 0,015 Ом, от 0,6 Гц до 10000 Гц относительная погрешность 0,003 %;

-    Источник питания Б5-70 (№ 11998-01 в ИФ СИ) диапазон измерений от 0 В до 30 В, абс. погрешность ± (0,005U+0,03)B;

-    Термостат ТПП-1 (№ 33744-07 в ИФ СИ), диапазон измерений от 35 °С до 300 С, нестабильность ±0,01 °С;

-    Система поверки термопреобразователей автоматизированная АСТП (№ 19973-06 в ИФ СИ) от 0 °С до 200 °С, абсолютная погрешность ± 0,03 °С,

-Термостат нулевой Т-0 (№ 288352-04 в ИФ СИ) 0 °С, неравномерность температуры в рабочем объеме не более 0,01 °С,

-    Генератор GFG8219A (№ 19969-05 в ИФ СИ) от 0,3 Гц до 3 МГц, абсолютная погрешность ±0,0001 Гц.

-    Манометр образцовый МПА-15 зав. № 261 (№ 4222-74 в ИФ СИ) Св-во о поверке № 2219 до

16.08.2012 г диапазон измерений от 0 кгс/см2 до 2,5 кгс/см2, КТ 0,6.

Сведения о методиках (методах) измерений нет сведений.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам CF Echo II:

1.    ГОСТ Р ЕН 1434-2006 "Теплосчетчики".

2.    ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".

3.    Техническая документация Allmess GmbH.

Рекомендации к применению
