Преобразователи расхода турбинные геликоидные ТПРГ2, 50008-12

Назначение

Преобразователи расхода турбинные геликоидные ТПРГ2 (в дальнейшем - преобразователи) предназначены для преобразования объемного расхода жидкости в частотный электрический сигнал, форма которого близка к синусоидальной.

Описание

Преобразователь представляет собой корпус, в проточной части которого на двух опорах из твердого сплава установлена турбинка геликоидного типа, а в изолированной от измеряемой среды части корпуса - катушка индуктивности с сердечником из намагниченного материала. В результате взаимодействия лопастей вращающейся турбинки с сердечником катушки на выходе преобразователя формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения турбинки. Преобразователь выпускается в 2-х исполнениях в зависимости от Ду. Преобразователь может эксплуатироваться при установке его как в горизонтальном, так и вертикальном положении.

Принцип действия преобразователей основан на преобразовании объемного расхода измеряемой жидкости в угловую скорость вращения турбинки, помещенной в поток жидкости.

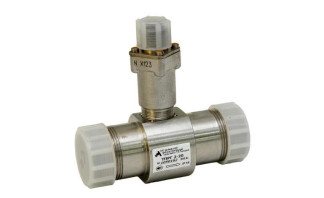

Общий вид преобразователя приведен на фото 1.

Рабочая среда - дистиллированная вода по ГОСТ 6709-72 или вода высокой чистоты по ОСТ 95 306-75.

Пределы допускаемой относительной погрешности преобразования при пользовании кусочно-линейной аппроксимации градуировочной характеристики - ±0,5 %,

Параметры выходного сигнала преобразователя:

-    частота на расходе Qmax - (550±50) Гц;

-    амплитуда на расходе Qmin при сопротивлении нагрузки 3 кОм - от 30 до 60 мВ;

-    форма типа синусоиды,

Гидравлическое сопротивление на расходе Qmax - не более 0,06 МПа (0,6 кгс/см2).

Температура измеряемой жидкости - от плюс 5 до плюс 125 °С.

Максимальное давление измеряемой жидкости - 20 МПа (200 кгс/см2).

Преобразователь устойчив к воздействию внешнего постоянного магнитного поля напряженностью до 400 А/м и переменного магнитного поля с частотой 50 Гц напряженностью до 80 А/м.

Температура окружающей среды - от минус 50 до плюс 70 °С.

Степень защиты - IP55 по ГОСТ 14254-.96.

Вид климатического исполнения - УХЛ2 по ГОСТ 15150-69.

Средняя наработка на отказ - не менее 40000 ч, периодами непрерывной работы не менее 600 ч.

Средний срок службы - не менее 15 лет

Знак утверждения типа

наносится на шильдик термотрансферной печатью и титульный лист паспорта - типографским способом.

Комплектность

Поверка

осуществляется в соответствии с методикой "ГСИ. Преобразователь расхода геликоидный ТПРГ2. Методика поверки" ЛГФИ.407221.053 МИ, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в апреле 2012 г.

Основное поверочное оборудование:

-    установка для градуировки и поверки ТПР, диапазон расходов от 0,025 до 1 л/с, относительная погрешность ±0,15 %;

-    линия поверочная ЛП 25/32 диапазон расходов от 0,06 до 2,5 л/с, относительная погрешность - ±0,15 %.

Сведения о методах измерений

изложены в паспорте ЛГФИ.407221.053 ПС

Нормативные и технические документы, устанавливающие требования к преобразователям расхода турбинным геликоидным ТПРГ 2

1.    ГОСТ 8.145-75 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 ^10 м3/с.

2.    ГОСТ 8.470-82 Государственная поверочная схема для средств измерения объема жидкости.

3.    ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ЛГФИ.407221.053 ТУ - Преобразователь расхода турбинный геликоидный ТПРГ2. Технические условия.

Рекомендации к применению
