Полуприцепы-цистерны для нефтепродуктов ППЦ-30, 50011-18

Полуприцепы-цистерны для нефтепродуктов ППЦ-30 предназначены для измерений объема всех видов светлых нефтепродуктов плотностью не более 820 кг/м .
Карточка СИ
Номер в госреестре 50011-18
Наименование СИ Полуприцепы-цистерны для нефтепродуктов
Обозначение типа СИ ППЦ-30
Изготовитель ПФ ООО "НПО "Нефтегазовое машиностроение и специальное автомобилестроение", г.Кузнецк
Год регистрации 2018
Срок свидетельства 24.01.2023
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Полуприцепы-цистерны для нефтепродуктов ППЦ-30 предназначены для измерений объема всех видов светлых нефтепродуктов плотностью не более 820 кг/м .

Описание

Принцип работы основан на заполнении цистерн нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.

Слив нефтепродукта производится самотеком или через насос.

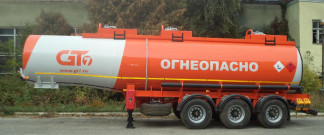

ППЦ-30 представляют собой сварную цистерну, имеющую в поперечном сечении форму «круга». Цистерна может быть разделена на несколько секций. Корпус цистерны изготовлен из материалов, обладающих стойкостью к воздействию нефтепродуктов, гарантируемой свариваемостью, соответствующими механическими свойствами и оборудован внутри усиливающими элементами (перегородками, волнорезами).

В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива, воздухоотводящими трубками, в нижней части -опоры, донные клапаны.

Наполнение секций нефтепродуктом осуществляется через заливной люк горловины при закрытых задвижках и донных клапанах до уровня верхней плоскости мерного угольника.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Действительная вместимость каждой секции указывается на маркировочной табличке, приклепанной к горловине, и удостоверяется знаком поверки.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Номинальная вместимость, м3

30

Разность между номинальной и действительной вместимостью ППЦ, %, не более

±1,5

Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, %

±0,4

Остаток топлива в цистерне, % от номинальной вместимости, не более

0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Тип транспортного средства

96991-0000010-07

Снаряженная масса, кг, не более

6950

Полная масса, кг, не более

31450

Г абаритные размеры, мм, не более

-    длина

-    ширина

-    высота

10800

2500

3800

Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от +10 до +30 от 30 до 80 от 84,0 до 106,0

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от -40 до +50 от 30 до 80 от 84,0 до 106,7

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Полуприцеп-цистерна

ППЦ-30

1 шт.

Запасные части, инструменты и принадлежности

-

1 компл. в соответствии с паспортом

Руководство по эксплуатации

ППЦ-00.00.000 РЭ

1 экз.

Паспорт

ППЦ-00.00.000 ПС

1 экз.

Поверка

осуществляется по документу ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.

Основные средства поверки:

весы неавтоматического действия по ГОСТ OIML R 76-1-2011, пределы допускаемой погрешности ±0,1 % действительного значения измеряемой массы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых полуприцепов-цистерн для нефтепродуктов ППЦ -30 с требуемой точностью.

Знак поверки наносится:

-    на маркировочную табличку, приклепанную к горловине секции;

-    на заклепку, проходящую через стенку горловины и планку указателя уровня налива;

-    на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к полуприцепам-цистернам для нефтепродуктов ППЦ-30

ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.600 - 2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
