| Номер в госреестре | 50012-12 |
| Наименование СИ | Полуприцепы-цистерны, автоцистерны, прицепы-цистерны |
| Обозначение типа СИ | ППЦ, АЦ, ПЦ |
| Изготовитель | ЗАО "Компания автоприцепов" (КАПРИ), пгт.Павлово |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ (далее - цистерны) предназначены для измерений объема нефтепродуктов.
Цистерны представляют собой стальной сварной корпус, имеющий чемоданообразную форму. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне.
Г орловины отсеков прямоугольной формы.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с наливным отверстием и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
Ходовая часть полуприцепа-цистерны ППЦ содержит: тележку с рессорной или пневматической подвеской осей, тормозную систему с антиблокировочным устройством (АБС), тормоз стояночный, опоры стояночные, устройство для крепления запасных колес и электрооборудование.
Корпус автоцистерны АЦ закреплен на шасси автомобиля болтовыми соединениями посредством опорных двухстороннеупругих элементов.
Ходовая часть прицепа-цистерна ПЦ имеет две оси с пневморессорной подвеской, тормозную систему и электрооборудование. Каждая ось имеет свою раму. Передняя рама содержит ось с поворотным кругом, в задней части рамы имеется ручной фиксатор, предотвращающий поворот оси при движении задним ходом. Рама задней оси тележки состоит из продольных лонжеронов в виде стальной квадратной трубы 150х150х8, поперечных балок и четырех опорных плит с отверстиями под болты М16х1,5. В передней части рамы первой оси имеется дышло с приваренной сцепной серьгой.
Электрооборудование цистерн включает в себя:
- приборы внешней световой сигнализации;
- электропроводку;
- две разъемные семиконтактные розетки.
Устройствами безопасности в цистерне являются:
- крышка защитная откидная, установленная над горловиной;
- подымающийся защитный поручень на цистерне;
- клапан дыхательный;
- устройство заземления, состоящее из цепи походного заземления, провода стационарного заземления и металлического штыря для полевого заземления;
- задний защитный бампер;
- средства пожаротушения.
Цистерны окрашены в оранжевый цвет, на боковых поверхностях и сзади имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

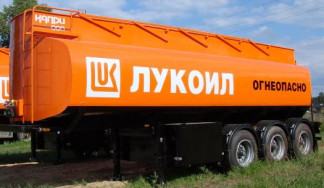

На фото 1 приведен общий вид полуприцепа-цистерны ППЦ
Фото 1. Общий вид полуприцепа-цистерны ППЦ На фото 2 приведен общий вид автоцистерны АЦ
Фото 2. Общий вид автоцистерны АЦ На фото 3 приведен общий вид прицепа-цистерны ПЦ
Фото 3. Общий вид прицепа-цистерны ПЦ
На рисунке 1 приведена схема пломбировки и обозначение места для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива.
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной в нише горловины и удостоверяется оттиском поверительного клейма.
Рисунок 1. Схема пломбировки и обозначение места для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива.
Основные метрологические и технические характеристики цистерн приведены в таблицах 1, 2,
3 и 4.
Пределы допускаемой относительной погрешности, % ±0,4
Температура окружающей среды при эксплуатации, °С от минус 45 до плюс 40 Максимальное избыточное давление, кПа (кгс/см2) 25 (0,25)
Таблица 1
| Характеристика цистерн | 9639 0000010 | 96391 0000010 | 96392 0000010 01 | 96393 0000010- 01(ППЦ -25) | 96393 0000010 02 | 96392 0000010 (ППЦ -30) | 96393 0000010 (ППЦ -25) |
| Номинальная вместимость при температуре 20°С, дм3 | 37000 | 33000 | 30000 | 25000 | 25000 | 30000 | 25000 |
| Масса собственная, расчетная, кг | 8800 | 8300 | 7700 | 6300 | 7300 | 8250 | 8000 |
| Масса полная расчетная, кг | 39500 | 35700 | 32600 | 27100 | 31150 | 32300 | 31000 |
| Распределение полной массы, кг - на седло тягача - на дорогу через тележку | 14750 24750 | 13800 21900 | 11300 21300 | 9700 17400 | 8900 22250 | 10250 23850 | 8500 22500 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 11400 2500 3500 | 10200 2500 3500 | 9400 2500 3500 | 7900 2500 3500 | 7900 2500 3500 | 10840 2500 3450 | 9260 2500 3450 |
| База (расстояние от шкворня до первой оси + расстояние между осями, для АЦ - расстояние между осями), мм | 5200+ 1310+ 1310 | 5100+ 1310+ 1310 | 5100+ 1310+ 1310 | 4550+ 1670 | 3800+ 1310+ 1310 | 4980+ 1320+ 1320 | 4350+ 1320+ 1320 |
| Рекомендуемый тягач | c высотой седла не менее 1250 мм | ||||||
| Характеристика цистерн | 96391 0000010 01 (ППЦ -33) | 96394 0000010 (КАПРИ- 96394) | 8626 0000010 (ПЦ-15) | 6612 0000010 (АЦ-18. МАЗ) | 661201 0000010 (АЦ-18. MAN) | 66123 0000010 (АЦ-18. SCANIA | 66125 0000010 (АЦ-18. VOLVO) |
| Номинальная вместимость при температуре 20°С, дм3 | 33000 | 18000 | 15000 | 18000 | 18000 | 18000 | 18000 |
| Масса собственная, расчетная, кг | 8600 | 7600 | 5000 | 12100 | 11000 | 10700 | 11170 |
| Масса полная расчетная, кг | 36000 | 30100 | 17500 | 26500 | 26000 | 25700 | 26100 |
| Распределение полной массы, кг - на седло тягача* - на дорогу через тележку | 12500 23500 | 8100 22000 | 17500 | 6500+ 20000 | 7000+ 19000 | 7200 18500 | 7100 19000 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 11570 2500 3450 | 9000 2500 3300 | 7600 2500 3400 | 9970 2500 3300 | 9500 2500 3300 | 8600 2500 3500 | 9130 2500 3300 |
| База (расстояние от шкворня до первой оси + расстояние между осями, для АЦ -расстояние между осями), мм | 4980+ 1320+ 1320 | 3300+ 1310+ 1310 | 2880+ 3000 | 4590+ 1400 | 4100+ 1350 | 3900+ 1350 | 4300+ 1370 |
| Рекомендуемый тягач | с высотой седла не менее 1250 мм | АЦ-18.МАЗ | — | — | — | — |
* - для АЦ на переднюю ось шасси
Таблица 3
| Характеристика цистерн | 66121 0000010 (АЦ-17. FORD) | 66124 0000010 (АЦ-17. КАМАЗ) | 66122 0000010 (АЦ-22. FORD) | 86261 0000010 (ПЦ-17) | 8627 0000010 (ПЦ-15. МАЗ) | 96392 0000010 02 (ППЦ-30) | 96393 0000010 04 (ППЦ-25) |
| Номинальная вместимость при температуре 20°С, дм3 | 17000 | 17000 | 22000 | 17000 | 15000 | 28000 | 25000 |
| Масса собственная, расчетная, кг | 10900 | 10100 | 13700 | 5200 | 5500 | 6700 | 6300 |
| Масса полная расчетная, кг | 25000 | 24200 | 32000 | 19300 | 18000 | 30000 | 27100 |
| Распределение полной массы, кг - на седло тягача* - на дорогу через тележку | 7000 18000 | 6050 18150 | 7000 +7000 18000 | 19300 | 18000 | 13200 16800 | 9700 17400 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 9240 2500 3500 | 8400 2500 3300 | 9330 2500 3500 | 8200 2500 3400 | 9925 2500 3400 | 8700 2500 3500 | 7900 2500 3500 |
| База (расстояние от шкворня до первой оси + расстояние между осями, для АЦ -расстояние между осями), мм | 4750+ 1305 | 3690+ 1320 | 3800+ 1400+ 1305 | 2880+ 3600 | 3140+ 5385 | 4500+ 1670 | 4550+ 1670 |
| Рекомендуемый тягач | — | — | — | АЦ-18.МАЗ | АЦ- 18.МАЗ | с высотой седла не менее 1250 мм |
* - для АЦ на переднюю ось шасси
Таблица 4
| Характеристика цистерн | 96392 0000010 04 (ППЦ-30) | 96391 0000010 02 (ППЦ-33) | 96392 0000010 03 (ППЦ-30) | 96393 0000010-03 (ППЦ-25) | 96398 0000010 | 96399 0000010 | 9639А- 0000010 |
| Номинальная вместимость при температуре +20°С, дм3 | 30000 | 33000 | 30000 | 25000 | 32000 | 38000 | 30000 |
| Масса собственная, расчетная, кг | 6700 | 10500 | 8800 | 8100 | 5800 | 6200 | 5600 |
| Масса полная расчетная, кг | 30000 | 41200 | 36700 | 30400 | 32400 | 37750 | 30500 |
| Распределение полной массы, кг - на седло тягача - на дорогу через тележку | 13200 16800 | 16100 25100 | 14600 22100 | 9750 20650 | 9400 23000 | 13900 23850 | 9500 21000 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 8700 2500 3500 | 12100 2500 3500 | 11100 2500 3500 | 9200 2500 3500 | 9900 2500 3500 | 11700 2500 3500 | 9300 2500 3500 |
| База (расстояние от шкворня до первой оси + расстояние между осями, для АЦ -расстояние между осями) ,мм | 4500+ 1670 | 5950+ 1310+ 1310 | 5200+ 1310+ 1310 | 4000+ 1310+ 1310 | 4900+ 1310+ 1310 | 5700+ 1310+ 1310 | 4700+ 1310+ 1310 |
| Рекомендуемый тягач | c высотой седла не менее 1250 мм | ||||||
наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.
Комплект поставки цистерны приведен в таблице 5.
Таблица 5
| Комплектующие | Количество | Примечание |
| Цистерна | 1 шт. | |
| Рукав напорно-всасывающий | 2 шт. | |
| Комплект запасных частей (колесо запасное, ключ для гаек колес) | 1 комплект | |
| Средства пожаротушения (огнетушитель порошковый, ящик для песка, полотно асбестовое) | 1 комплект | |
| Приспособления заземляющие (провод заземления многожильный медный, штырь заземления, цепочка заземления стальная) | 1 комплект | |
| Руководство по эксплуатации ШЩ.00.00.001РЭ. | 1 экз. | Часть 1,2 или 3 |
осуществляется в соответствии с ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ППЦ, автоцистерна АЦ, прицеп-цистерна ПЦ. ППЦ.00.00.001РЭ».
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ППЦ, автоцистернам АЦ, прицепам-цистернам ПЦ
1. ТУ 4525-001-03112159-94 Полуприцеп-цистерна, прицеп-цистерна, автоцистерна.
2. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов.
3. ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 3959 |
| Поверителей | 112 |
| Актуальность данных | 17.11.2024 |
