Полуприцепы-цистерны, автоцистерны, прицепы-цистерны ППЦ, АЦ, ПЦ, 50012-17

Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ (далее - ППЦ, АЦ, ПЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	50012-17
Наименование СИ	Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ
Изготовитель	Акционерное общество «Компания автоприцепов» (АО «КАПРИ»), Ленинградская область, Кировский р-н, пгт. Павлово
Год регистрации	2017
Срок свидетельства	20.07.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия ППЦ, АЦ, ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ, АЦ, ПЦ состоят из стальной или алюминиевой сварной цистерны, имеющий в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ, АЦ, ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне. Каждая секция цистерны оборудована заливной горловиной прямоугольной или круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня;

- съемную крышку горловины с наливным отверстием и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие;

- насос и датчик уровня по дополнительному заказу.

Электрооборудование цистерн включает в себя:

- приборы внешней световой сигнализации;

- электропроводку;

- две разъемные семиконтактные розетки.

Устройствами безопасности в цистерне являются:

- крышка защитная откидная, установленная над горловиной;

- подымающийся защитный поручень на цистерне;

- клапан дыхательный;

- устройство заземления, состоящее из цепи походного заземления, провода стационарного заземления и металлического штыря для полевого заземления;

- задний защитный бампер;

- средства пожаротушения.

ППЦ имеют модификации ППЦ-23, ППЦ-24, ППЦ-24,5, ППЦ-25, ППЦ-25,5, ППЦ-26, ППЦ-26,5, ППЦ-27,5, ППЦ-28, ППЦ-28,5, ППЦ-29, ППЦ-29,5, ППЦ-30, ППЦ-30,5А, ППЦ-31,5, ППЦ-32А, ППЦ-32,5, ППЦ-33, ППЦ-33,5А, ППЦ-34, ППЦ-34,5, ППЦ-35, ППЦ-36, ППЦ-36,5А, ППЦ-37. ППЦ -38 А, ППЦ-40 и ППЦ-46, которые отличаются геометрическими размерами и номинальной вместимостью.

АЦ имеют модификации АЦ-10, АЦ-13,5, АЦ-14,5, АЦ-15, АЦ-16, АЦ-17, АЦ-18, АЦ-20, АЦ-21, АЦ-22 и АЦ-23, которые отличаются геометрическими размерами и номинальной вместимостью.

ПЦ имеют модификации ПЦ-14,5, ПЦ-15 и ПЦ-17, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ, АЦ, ПЦ имеют модификации С1 и А1, которые отличаются материалом из которого изготовлена цистерна (сталь или алюминиевый сплав).

ППЦ, АЦ, ПЦ имеют модификации СК и БК, которые отличаются местом расположения указателя уровня налива и наличием короба для температурного расширения нефтепродукта.

На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

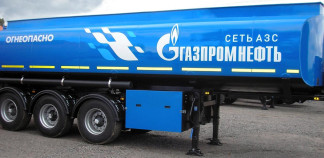

Общие виды ППЦ, АЦ, ПЦ представлены на рисунках 1, 2 и 3.

Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.

Заклепка для нанесения знака поверки

Верхняя образующая цистерны

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	АЦ-13,5		ПЦ-14,5	АЦ-14,5	ПЦ-15	АЦ-15	АЦ-16
Номинальная вместимость, дм3	13500		14500	14500	15000	15000	16000
Таблица 2 - Метрологические характеристики
Наименование характеристики	Значение
Наименование характеристики	ПЦ-17	АЦ-17		АЦ-18	АЦ-20	АЦ-21	АЦ-22
Номинальная вместимость, дм3	17000	17000		18000	20000	21000	22000
Таблица 3 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	АЦ-23		АЦ-10	ШЩ-23	ШЩ-24	ППЦ-24,5	ШЩ-25
Номинальная вместимость, дм3	23000		10000	23000	24000	24500	25000

Таблица 4 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	ШЩ-25,5	ШЩ-26	Ш1Ц-26,5	Ш1Ц-27,5	ШЩ-28
Номинальная вместимость, дм3	25500	26000	26500	27500	28000
Таблица 5 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	ШЩ-28,5	ШЩ-29	Ш1Ц-29,5	ШЩ-30	Ш1Ц-30,5А
Номинальная вместимость, дм3	28500	29000	29500	30000	30500
Таблица 6 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	ШЩ-31,5	ШЩ-32А	Ш1Ц-32,5	ШЩ-33	Ш1Ц-33,5А
Номинальная вместимость, дм3	31500	32000	32500	33000	33500
Таблица 7 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	ШЩ-34	Ш1Ц-34,5	ШЩ-35	ШЩ-36	ШЩ-36,5А
Номинальная вместимость, дм3	34000	34500	35000	36000	36500

Таблица 8 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ШЩ-37	ШЩ-38А	ШЩ-40	ШЩ-46
Номинальная вместимость, дм3	37000	38000	40000	46000

Таблица 9 - Метрологические характеристики

Наименование характеристики			Значение
Пределы допускаемой относительной погрешности ТМ, %			±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более для всех модификаций, кроме АЦ-10 для АЦ-10			±1,5 ±2,0
Таблица 10 - Основные технические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	АЦ-13,5	ПЦ-14,5	АЦ-14,5	ПЦ-15
Масса цистерны А1/С1, кг, не более	1200/2370	1250/2450	1250/2450	1280/2490
Длина цистерны, СК/БК, мм, не более	4715/4850	5045/5190	5045/5190	5210/5360
Ширина цистерны, мм, не более	2300	2300	2300	2300
Высота цистерны, мм, не более	1640	1640	1640	1640
Таблица 11 - Основные технические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	АЦ-15	АЦ-16	ПЦ-17	АЦ-17
Масса цистерны А1/С1, кг, не более	1280/2490	1310/2570	1360/2650	1360/2650
Длина цистерны, СК/БК, мм, не более	5210/5360	5540/5700	5870/6040	5870/6040
Ширина цистерны, мм, не более	2300	2300	2300	2300
Высота цистерны, мм, не более	1640	1640	1640	1640

Таблица 12 - Основные технические ха	рактеристики
	Значение
Наименование характеристики	АЦ-18	АЦ-20	АЦ-21	АЦ-22
Масса цистерны А1/С1, кг, не более	1400/2630	1480/2790	1530/2870	1570/2950
Длина цистерны, СК/БК, мм, не более	6200/6380	6860/7060	7150//7360	7440/7660
Ширина цистерны, мм, не более	2300	2300	2300	2300
Высота цистерны, мм, не более	1640	1640	1640	1640

Таблица 13 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	АЦ-23	АЦ-10	ШЩ-23	ШЩ-24
Масса цистерны А1/С1, кг, не более	1610/3030	-/1750	1840/3490	1900/3570
Длина цистерны, СК/БК, мм, не более	7730/7960	3045/-	6700/6930	6980/7220
Ширина цистерны, мм, не более	2300	2300	2500	2500
Высота цистерны, мм, не более	1640	1640	1740	1740

Таблица 14 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ППЦ-24,5	ШЩ-25	ШЩ-25,5	ШЩ-26
Масса цистерны А1/С1, кг, не более	1930/3610	1970/3650	2030/3730	2060/3800
Длина цистерны, СК/БК, мм, не более	7155/7360	7250/7500	7405/7660	7520/7780
Ширина цистерны, мм, не более	2500	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740	1740

Таблица 15 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ППЦ-26,5	ШЩ-27,5	ШЩ-28	ШЩ-28,5
Масса цистерны А1/С1, кг, не более	2100/3880	2150/3980	2180/4090	2220/4160
Длина цистерны, СК/БК, мм, не более	7655/7920	7785/8060	7920/8200	8055/8340
Ширина цистерны, мм, не более	2500	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740	1740

Таблица 16 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ШЩ-29	ШЩ-29,5	ШЩ-30	ШЩ-30,5А
Масса цистерны А1/С1, кг, не более	2260/4220	2300/4310	2340/4380	2380/4420
Длина цистерны, СК/БК, мм, не более	8190/8480	8325/8620	8460/8760	8595/8900
Ширина цистерны, мм, не более	2500	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740	1740

Таблица 17 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ППЦ-31,5	ШЩ-32А	ШЩ-32,5	ШЩ-33
Масса цистерны А1/С1, кг, не более	2460/4500	2500/4580	2540/4650	2570/4720
Длина цистерны, СК/БК, мм, не более	8875/9190	9010/9330	9145/9470	9280/9610
Ширина цистерны, мм, не более	2500	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740	1740

Наименование характеристики	Значение
Наименование характеристики	ППЦ-33,5А	ШЩ-34	ШЩ-34,5	ШЩ-35
Масса цистерны А1/С1, кг, не более	2610/4790	2650/4860	2700/4950	2750/5040
Длина цистерны, СК/БК, мм, не более	9425/9760	9570/9910	9715/10060	9850/10210
Ширина цистерны, мм, не более	2500	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740	1740

Таблица 19 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ШЩ-36	ППЦ-36,5А	ШЩ-37
Масса цистерны А1/С1, кг, не более	2800/5220	2850/5310	2900/5400
Длина цистерны, СК/БК, мм, не более	10150/10510	10295/10660	10440/10810
Ширина цистерны, мм, не более	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740

Таблица 20 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ШЩ-38А	ШЩ-40	ШЩ-46
Масса цистерны А1/С1, кг, не более	2960/5560	- /5840	- /6740
Длина цистерны, СК/БК, мм, не более	10740/11120	11030/11430	12140/12600
Ширина цистерны, мм, не более	2500	2500	2500
Высота цистерны, мм, не более	1740	1740	1740

Таблица 21 - Основные технические характеристики

Наименование характеристики	Значение
Температура окружающей среды при эксплуатации, °С	от -45 до +40

Знак утверждения типа

наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки цистерны приведен в таблице 22.

Таблица 22 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Полуприцеп-цистерна, автоцистерна, прицеп-цистерна	ППЦ, АЦ или ПЦ	1 шт.
Запасные части, инструменты и принадлежности		1 комплект
Руководство по эксплуатации	ППЦ00.00.001РЭ	1 шт.	Часть 1, 2 или 3

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основное средство поверки:

Расходомер жидкости турбинный PTF 040 (регистрационный номер 11735-06), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
