Блоки детектирования БДГБ-02И, 50028-12

Назначение

Блоки детектирования БДГБ-02И (далее - БД) предназначены для измерения

3 14 133 85

объемной активности (ОА) нуклидов газов H, C, Xe, Kr в воздухе.

Описание

Принцип действия блоков детектирования БДГБ-02И основан на преобразовании энергии ионизирующих излучений нуклидов газов, поглощенной в объеме ионизационной камеры, в электрический сигнал, нормированная длительность которого обратно пропорциональна значению ОА. Преобразование значения ОА нуклидов газов в воздухе в электрический сигнал производится в соответствии с градуировочной характеристикой, определяемой формулой:

1

t =-

K1 • q

где: t - активная длительность выходного сигнала, с; q - ОА нуклида газа в воздухе, Бк/м ;

К - коэффициент преобразования ОА нуклида, м /(Бкс).

В качестве детектора в БД используются ионизационные камеры проточного типа различного объема.

Камеры конструктивно выполнены из нержавеющей стали с полированной внутренней поверхностью для уменьшения сорбции радиоактивных нуклидов.

Измерение ОА осуществляется при введении внутрь камеры контролируемого воздуха с помощью внешнего воздухопрокачивающего устройства, которое подключается к штуцерам камеры.

Модификации блоков детектирования БДГБ-02И, их обозначение и конструк-тивные особенности приведены в таблице 1.

Таблица 1

Общий вид БД и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1 и 2.

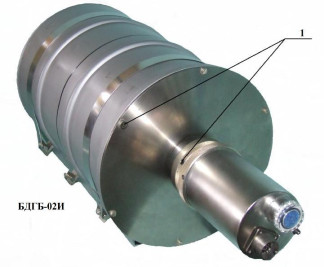

1 - Пломбы с оттиском клейма поверителя Рисунок 1 - Общий вид блока БДГБ-02И

1 - Пломба с оттиском клейма поверителя Рисунок 2 - Общий вид блока БДГБ-02И1

Технические характеристики

Диапазон преобразования (измерения) объемной активности, q, Бк/м3, коэффициенты преобразования объемной активности К1, м3/(Бкс) и мощности экспозиционной дозы (МЭД) гамма-излучения K2, кг/Кл БД приведены в таблице 2 Таблица 2.

Пределы допускаемой основной относительной погрешности измерения ОА нуклидов газов в воздухе:

-    для каждого из нуклидов 3Н, 14С (СО2), 133Хе, 85Kr и 41 Ar........................± 20%

-    при градуировании, проверке и поверке по нуклидам 60Со......................± 15%.

Пределы допускаемой дополнительной относительной погрешности:

-± 5 % на каждые 10 оС изменения температуры окружающего воздуха относительно + (20 ± 2)° С в пределах от минус 10 до плюс 50 оС ;

-    ± 1, ± 3, ± 5 и ± 9 % соответственно для нуклидов 3Н, 14С (СО2), 133Хе, 85Kr и 41Ar на каждые ± 10 % изменения давления в пневматическом тракте от нормального атмосферного, равного 100 кПа;

-    ± 10% при воздействии внешнего гамма-излучения с мощностью экспозиционной дозы 1,4 (20) пА/кг (мкР/ч) для БДГБ-02И и 5 103 (7 104) пА/кг (мкР/ч) для БДГБ-02И1;

БД имеют на выходе сигналы, представляющие собой перепад напряжения положительной полярности со следующими параметрами при работе на нагрузку 10 кОм:

-    низкий уровень - не более 0,4 В;

-    высокий уровень - не менее 8,0 В;

-    активная длительность фронта (среза) - не более 10 мкс.

БД обеспечивают передачу сигнала по соединительному кабелю длиной до 100 м.

Питание БД осуществляется постоянным током напряжениями плюс (12 ± 0,12) В и минус (12 ± 0,12) В.

Потребляемый ток: по шине плюс 12 В, мА, не более.................................50

по шине минус 12 В, мА, не более................................20

Наработка на отказ, ч, не менее.........................................................10000

Назначенный срок службы до первого среднего ремонта, лет.........................6

Габаритные размеры и масса БД приведены в таблице 3.

Активная длительность выходного сигнала БД в режиме проверка составляет от 0,3 до 1,1 с.

Уровень собственного фона БД, с, не менее:

-БДГБ-2И...................................................................................................100

-БДГБ-2И1................................................................................................1500

Защита от поражения человека электрическим током соответствует требованиям класса I ГОСТ 12.2.007.0-75, при этом:

-электрическая изоляция БД выдерживает в течение 1 мин без пробоя действие

напряжения 1,5 кВ частотой от 45 до 65 Гц.

-электрическое сопротивление изоляции БД, МОм, не менее.........................20,0

-электрическое сопротивление заземления БД, Ом, не более............................0,1

Время установления рабочего режима БД, мин, не более.................................15

Время непрерывной работы БД, час, не менее..............................................24

Нестабильность коэффициента преобразования БД за 24 часа

непрерывной работы %, не более.........................................................................± 2,0

Время измерения БД в секундах определяется по формуле: ^ = 3t + 1, где t - активная длительность выходного сигнала, с.

Параметры выходного сигнала БД:

-уровень сигнала низкий, В, не более.................................................................0,4

-уровень сигнала высокий, В, не менее...............................................................8,0

-активная длительность фронта (среза), мкс, не более...........................................10,0

Предел допускаемой дополнительной относительной погрешности при сейсми-ческих

воздействиях с параметрами, указанными в таблице 4, %,...........................± 20

Таблица 4.

Пределы допускаемой дополнительной относительной погрешности при воздействии

влажности..................................................................................± 20,0

Устойчивость БД к изменению длины соединительного кабеля, при этом:

-уровень сигнала низкий, В, не более.................................................................0,4

-уровень сигнала высокий, В, не менее...............................................................8,0

-активная длительность фронта (среза), мкс, не более...........................................10,0

Пределы допускаемой дополнительной относительной погрешности при воз-действии

внешнего гамма-фона, %,.................................................................± 10,0

Герметичность, изменение показаний манометра, кПа, не более......................5,0

Климатические условия эксплуатации:

-    температура окружающего воздуха от - 10о С до + 50о С,

-    относительная влажность до 95 % при температуре + 35о С,

- атмосферное давление от 80 до 120 кПа.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульных листах эксплуатационной документации и на табличку на корпусе БД.

Комплектность

В комплект поставки БД входят изделия и документы, приведенные в таблице 5.

Таблица 5.

Поверка

осуществляется по документу еМ2.328.014 РЭ «Блоки детектирования БДГБ-02И. Руководство по эксплуатации», раздел 4 (Методы и средства поверки), утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2011 г.

Перечень основного оборудования, необходимого для поверки БДГБ-02И:

-    поверочная дозиметрическая установка, аттестованная в качестве образцовой пер-вого или второго разряда по ГОСТ 8.087 с набором источников 60Со,

-    радиометр газов РГБ-07 ЖШ2.807.552 ТУ, аттестованный в качестве образцового (погрешность аттестации не более 5%) - только при поверке по газообразным нуклидам;

-    барометр-анероид метрологический БАММ-1;

-    частотомер Ч3-38 ЕЭ2.726.037 ТУ;

85

-    радиоактивный препарат Kr ТУ 95 1594-87 (при поверке по газообразным нуклидам).

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в еМ2.328.014 РЭ.

Нормативные и технические документы, устанавливающие требования к блокам детектирования БДГБ-02И

Блоки детектирования БДГБ-02И. Технические условия еМ2.328.014 ТУ,

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие техничес-кие условия» в части номенклатуры параметров и методов их проверки.

ГОСТ 21496-89 «Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний» в части стойкости и прочности при внешних воздействиях и методов испытаний.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
