Преобразователи термоэлектрические SensyTemp TSA101, 50030-12

Назначение

Преобразователи термоэлектрические SensyTemp TSA101 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи представляют собой измерительную вставку, которая состоит из одного или двух чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типов «К», «J», «N» и «Е» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и с изолированными или заземленными рабочими спаями, помещенных в виброустойчивый и устойчивый к изгибам защитный чехол из сплава типа Inconel 600. Защитный чехол ТП соединен с керамической клеммной головкой или с металлической площадкой с удлинительными проводами, конструктивно выполненной для подсоединения измерительного преобразователя.

ТП могут работать с измерительными преобразователями с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, с цифровым выходным сигналом для передачи данных по протоколу HART, FOUNDATION Fieldbus или PROFIBUS PA.

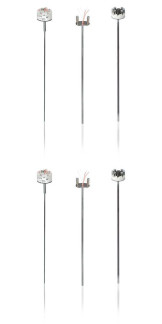

Фото общего вида ТП приведены на рис. 1

Технические характеристики

Диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по МЭК 60584-2 (ГОСТ 6616-94/ ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.585-2001) приведены в таблице:

Электрическое сопротивление изоляции ТП (при 250 В), МОм, не менее: 500 (при 20 ± 5 °С).

Диаметр монтажной части ТП, мм:............................................3; 6; 8/6*; 10/6*

Длина монтажной части ТП, мм:.....от 255 до 1025 (и более - по специальному заказу)

Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0ExiaIICT1.. .T6 («искробезопасная электрическая цепь») и 1ExdIICT1.. .T6 («взрывонепроницаемая оболочка»).

Средний срок службы, лет, не менее:............................................................8.

Примечание:

(*) Переменный диаметр (диаметр 8 или 10 мм - на рабочем конце ТП).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.

Комплектность

В комплект поставки входят:

-    преобразователь термоэлектрический (исполнение по заказу) - 1 шт.;

-    паспорт (на русском языке) - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности изменения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10- R+5 10- ), где R - измеряемое сопротивление, Ом;

-    жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

всего листов 3

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТП.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим SensyTemp TSA101

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
