| Номер в госреестре | 50036-12 |
| Наименование СИ | Влагомеры зерна |
| Обозначение типа СИ | Wile 78 Crusher |
| Изготовитель | "FARMCOMP Oy", Финляндия |
| Год регистрации | 2012 |
| Срок свидетельства | 15.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Влагомер зерна Wile 78 Crusher (далее влагомер) предназначен для экспрессного измерения массовой доли влаги (влажности) зерновых, зернобобовых, масличных культур и семян трав.
Влагомер реализует резистивный метод измерения массовой доли влаги (влажности) и представляет собой микропроцессорный прибор, обеспечивающий вывод процентного содержания влажности и названия контролируемой культуры.
Конструктивно влагомер выполнен в виде моноблока со встроенным датчиком. Датчик представляет собой цилиндр с закручивающейся крышкой и снабжен встроенными мельницей и прессом, позволяющим измельчить, однородно перемешать и сжать измеряемую пробу. Мельница, пресс и мерный стаканчик скомпонованы воедино в крышке датчика.
На лицевой панели влагомера расположены электронный дисплей и клавиатура.
В нижней части влагомера расположен специальный отсек для батареи питания.
Влагомер имеет следующие сервисные функции:
- автоматическое усреднение результатов измерений;
- автоматическое отключение электропитания;
- предупреждение о влиянии разницы температур пробы и влагомера на результат измерения (предупреждение выводится на дисплей);
- возможность включения / отключения подсветки дисплея;
- возможность контроля уровня заряда батареи.

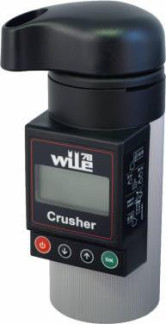

Общий вид влагомера представлен на рисунке 1.
Влагомер имеет встроенное программное обеспечение, которое выполнено на базе микросхемы серии EEPROM ID: 68.
Основные функции ПО: сохранение градуировок, результатов измерений и отображение
на дисплее значения влажности измеряемых культур.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| W78 firmware | W78 firmware | REV: 196 FW: 3 | - | - |
Программное обеспечение можно идентифицировать при просмотре пункта «Инфо» в меню «Настройки».
Наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения размещены в пункте «Инфо» в меню «Настройки». Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено.
Метрологически значимая часть ПО размещается в микросхемах серии EEPROM ID: 68, которые имеют защиту от доступа и изменений. Доступ к микросхемам исключён конструкцией влагомера.
Лист № 2 Всего листов 3
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| 1 Диапазон измерений массовой доли влаги, %: | от 5 до 35 |
| 2 Пределы допускаемой абсолютной погрешности влагомера, %: - в диапазоне от 5 % до 18 % вкл. - при индивидуальной градуировке - в диапазоне св. 18 % до 35 % | ± 0,5 ± 0,3 ± 0,8 |
| 3 Время единичного измерения, с, не более | 30 |
| 4 Электропитание (батарея), В | 9 |
| 5 Напряжение включения сигнализации о замене элемента питания, В | 6,5 ± 0,1 |
| 6 Масса, кг, не более | 0,95 |
| 7 Г абаритные размеры, мм, не более | 180x100x85 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от 5 до 50 80 |
наносится фотолитографическим способом на переднюю панель влагомеров и печатается в верхней части титульного листа руководства по эксплуатации.
| Наименование | Количество |
| Влагомер зерна Wile 78 Crusher | 1 |
| Кисточки для очистки | 2 |
| Электропитание (батарея 9 В) | 1 |
| Пластиковый кейс | 1 |
| Руководство по эксплуатации | 1 |
Лист № 3 Всего листов 3
Эталоны, используемые при поверке - установка измерительная эталонная 1 разряда массовой доли влаги в твердых веществах и материалах ЭУВТ-1, при измерении массовой доли влаги зерна относительная погрешность S0=(2,4^0,6) % в диапазоне от 5,0 % до 20,0 %, So=(0,7^0,3) % в диапазоне от 20,0 % до 45,0 %;
ГСО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более: в диапазоне измерений от 7,0 % до 18,0 % - 0,2 %; в диапазоне измерений от 18,0 % до 25,0 % - 0,3 %.
Методика измерений входит в состав руководства по эксплуатации «Влагомер зерна Wile 78 Crusher. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к влагомерам зерна Wile 78 Crusher
1 ГОСТ 29027-91 Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний.
2 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
Влагомеры зерна Wile 78 Crusher применяют вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 466 |
| Поверителей | 37 |
| Актуальность данных | 22.11.2024 |
