Номер в госреестре	50039-12
Наименование СИ	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ОАО "Мосгорэнерго" на объекте ЗАО "Калужский сельскохозяйственный центр"
Изготовитель	ОАО "Московское городское энергосбытовое предприятие" (Мосгорэнерго), г.Москва
Год регистрации	2012
МПИ (интервал между поверками)	4 года
Описание типа	скачать

Назначение

Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ЗАО «Калужский сельскохозяйственный центр» (далее - АИИС КУЭ), предназначена для измерения электроэнергии (мощности), потребляемой ОАО «Мосгорэнерго» (г. Москва), а также регистрации и хранения параметров электропотребления, формирования отчетных документов и информационного обмена с субъектами оптового рынка электроэнергии (ОРЭ) и другими внешними пользователями. Выходные данные системы могут быть использованы для коммерческих расчетов.

Описание

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

• измерение 30-минутных приращений активной электроэнергии,

• периодический (1 раз в сутки) и /или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• передача в организации (внешние пользователи) результатов измерений;

• предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций (внешних пользователей);

• обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

• диагностика функционирования технических и программных средств АИИС КУЭ;

• конфигурирование и настройка параметров АИИС КУЭ;

• ведение системы единого времени в АИИС КУЭ (коррекция времени).

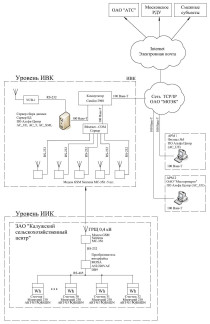

АИИС КУЭ представляет собой многофункциональную, 2х-уровневую систему.

АИИС КУЭ установлена для коммерческого учета электрической энергии в ОАО «Мосгорэнерго»

- 1-й уровень информационно-измерительные комплексы точек измерений (ИИК

ТИ);

- 2-й уровень - измерительно-вычислительный комплекс (ИВК).

ИИК ТИ уровень включает в себя трансформаторы тока (далее - ТТ) по ГОСТ 77462001, счетчики активной и реактивной электроэнергии типа Меркурий 230 ART-03 PQRSIN по ГОСТ Р 52323-2005 (в части активной электроэнергии) и по ГОСТ Р 52425-2005 (в части реактивной электроэнергии); вторичные электрические цепи; технические средства каналов передачи данных. Состав 1-го уровня приведен в таблице 2.

лист № 2 всего листов 12

(ИВК) включает в себя сервер базы данных (далее - сервер БД), систему обеспечения единого времени (далее - СОЕВ) на базе устройство синхронизации времени УСВ-1, автоматизированные рабочие места операторов (далее - АРМ), технические средства приема-передачи данных и программное обеспечение (далее - ПО).

Измерительные каналы (далее - ИК) АИИС КУЭ включают в себя 1-й и 2-й уровни АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуют в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков с помощью проводных линий связи поступает на сервер БД. Информация в сервере БД формируется в архивы и записывается на жесткий диск. Оба сервера подключаются к коммуникатору сети Ethernet. На верхнем уровне системы выполняется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется в соответствии с согласованными сторонами регламентами.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройства синхронизации времени УСВ-1, установленного на уровне ИВК. УСВ-1 включает в себя GPS - приемник, принимающий сигналы точного времени от спутников глобальной системы позиционирования (GPS). Часы сервера АИИС КУЭ синхронизированы со временем GPS - приемника, корректировка часов севера АИИС КУЭ выполняется при расхождении часов сервера и GPS - приемника на ±1 с. Сверка показаний часов счетчиков АИИС КУЭ с часами сервера происходит при каждом опросе, при расхождении часов счетчиков с часами сервера на ± 2 с выполняется их корректировка, но не чаще чем раз в сутки. Погрешность часов компонентов системы не превышает ± 5 с.

Организация защиты от несанкционированного доступа: в АИИС КУЭ предусмотрена многоуровневая защита от несанкционированного доступа: система паролей в ПО, пломбирование счетчиков и информационных цепей.

Программное обеспечение

В состав прикладного программного обеспечения (ПО) сервера БД АИИС КУЭ ОАО «Мосгорэнерго» на объекте ЗАО «Калужский сельскохозяйственный центр» входит многопользовательский программный комплекс «Альфа ЦЕНТР» с возможностью опроса до 5000 (пяти тысяч) точек счетчиков электрической энергии.

ПО «Альфа ЦЕНТР» базируется на принципах клиент-серверной архитектуры и обеспечивает соблюдение принципов взаимодействия открытых систем. В качестве СУБД используется ORACLE Personal Edition 11. В ПО предусмотрено разграничение доступа к функциям для различных категорий пользователей, а также фиксации действий персонала в системном журнале.

Пределы допускаемых относительных погрешностей по активной и реактивной электроэнергии не зависят от способов передачи измерительной информации и способов

лист № 3 всего листов 12

организации измерительных каналов ПО «Альфа ЦЕНТР» и определяются классом применяемых электросчетчиков и трансформаторов.

Предел допускаемой дополнительной абсолютной погрешности по электроэнергии в ПО «Альфа ЦЕНТР», получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляет 1 единицу младшего разряда измеренного (учтенного) значения.

Идентификационные данные программного обеспечения, установленного АИИС КУЭ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Наимено вание програм много обеспече ния	Наименование программного модуля (идентификацион ное наименование программного обеспечения)	Наименование файла	Номер версии програм много обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентифи катора програм много обеспечения
ПО «Альфа ЦЕНТР»	Планировщик опроса и передачи данных	Amrserver.exe	3.32.0.0	94B754E7DD0A5 7655C4F6B8252A FD7A6	MD5
	драйвер ручного опроса счетчиков и УСПД	Amrc.exe	3.32.0.0	8278B954B23E73 646072317FFD09 BAAB
	Драйвер автоматического опроса счетчиков и УСПД	Amra.exe	3.32.0.0	B7DC2F29537555 3578237FFC2676 B153
	драйвер работы с БД	Cdbora2.dll	3.31.0.0	5E9A48ED75A27 D10C135A87E77 051806
	Библиотека шифрования пароля счетчиков	encryptdll.dll	2.0.0.0	0939CE05295FB CBBBA400EEAE 8D0572C
	библиотека сообщений планировщика опросов	alphamess.dll	Номер версии отсутствует	B8C331ABB5E34 444170EEE9317D 635CD

В соответствии с МИ 3286-2010 установлен уровень «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений.

Технические характеристики

Состав 1-го уровня измерительных каналов (ИК) приведен в табл. 2, Значение характеристик погрешности АИИС КУЭ в рабочих условиях приведены в таблицах 3,4. Основные технические характеристики АИИС КУЭ приведены в табл. 5.

!	Наименование объекта	Тип ТТ	К тт	Класс точно сти	Заводской номер			Тип счетчика	Класс точности	Номинальное напряжение	й ь лк S О инт о к	Заводской номер	Вид электроэнергии
			А/А		A	B	C			В	А
i	2	3	4	5	6	7	8	9	10	11	12	13	14
i	ГРЩ Г-1-1	Т-0,66 МУ3	200/5	0,5	306578	306580	290639	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391688	акт./реакт.
2	ГРЩ О-8-2	Т-0,66 МУ3	200/5	0,5S	314715	314716	314717	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393379	акт./реакт.
3	ГРЩ О-8-1	Т-0,66 МУ3	200/5	0,5S	314718	314719	314720	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391693	акт./реакт.
4	ГРЩ О-7-2	Т-0,66 МУ3	200/5	0,5S	314721	314722	314723	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391704	акт./реакт.
5	ГРЩ О-2-1	Т-0,66 МУ3	200/5	0,5S	000452	000454	000455	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393400	акт./реакт.
6	ГРЩ О-9-2	Т-0,66 МУ3	150/5	0,5S	168520	168519	168521	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391677	акт./реакт.
7	ГРЩ О-1-1	ТШП-0,66 У3	400/5	0,5S	017933	017935	017934	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393298	акт./реакт.
8	ГРЩ О-1-2	ТШП-0,66 У3	400/5	0,5S	017791	017790	017789	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393373	акт./реакт.
9	ГРЩ О-2-2	ТШП-0,66 У3	400/5	0,5S	017800	017799	017798	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03392901	акт./реакт.
10	ГРЩ Г-2-1	Т-0,66	200/5	0,5S	02018443	02018444	02018445	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393221	акт./реакт.
11	ГРЩ Г-2-2	ТШП-0,66 У3	300/5	0,5S	017503	017504	017505	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393382	акт./реакт.
12	ГРЩ Г-1-2	ТШП-0,66 У3	300/5	0,5S	017506	017507	017508	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03393378	акт./реакт
13	ГРЩ О-4-1	ТШП-0,66 У3	300/5	0,5S	017500	017501	017502	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391892	акт./реакт
14	ГРЩ О-9-1	Т-0,66 МУ3	600/5	0,5S	317538	317530	317544	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391898	акт./реакт
15	ГРЩ О-7-1	Т-0,66 МУ3	600/5	0,5S	317529	317537	317543	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391840	акт./реакт
16	ГРЩ О-6-2	ТШП-0,66 У3	600/5	0,5S	01006157	01006158	01006156	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391703	акт./реакт

1	Наименование объекта	Тип ТТ	К тт	Класс точно сти	Заводской номер			Тип счетчика	Класс точности	Номинальное напряжение	Л нь 5 * о к	Заводской номер	Вид электроэнергии
			А/А		A	B	C			В	А
1	2	3	4	5	6	7	8	9	10	11	12	13	14
17	ГРЩ О-6-1	Т-0,66 МУ3	600/5	0,5S	317540	317539	317534	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391711	акт./реакт
18	ГРЩ О-3-2	Т-0,66 МУ3	600/5	0,5S	317600	317605	317606	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391892	акт./реакт
19	ГРЩ О-3-1	Т-0,66 МУ3	600/5	0,5S	317590	317589	317599	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391895	акт./реакт
20	ГРЩ О-5-1	Т-0,66 МУ3	600/5	0,5S	317545	317533	317446	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391951	акт./реакт
21	ГРЩ 2-1-1	Т-0,66 МУ3	600/5	0,5S	317582	317583	317584	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391687	акт./реакт
22	ГРЩ О-5-2	ТШП-0,66 У3	600/5	0,5S	01006160	010061161	01006159	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391896	акт./реакт
23	ГРЩ А-2	ТШП-0,66 У3	400/5	0,5S	007484	007487	007485	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391696	акт./реакт
24	ГРЩ А-1	ТШП-0,66 У3	400/5	0,5S	018050	018052	018051	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391817	акт./реакт
25	ГРЩ А-1-1	ТШП-0,66 У3	400/5	0,5S	018046	018045	018044	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03391950	акт./реакт
26	ГРЩ А-1-2	ТШП-0,66 У3	400/5	0,5S	018047	018048	018049	Меркурий 230 ART-03 QRSIDN	0,5S/1,0	380	5	03391901	акт./реакт
27	ГРЩ О-4-2	ТШП-0,66 У3	300/5	0,5S	009181	009178	008902	Меркурий 230 ART-03 PQRSIDN	0,5S/1,0	380	5	03392927	акт./реакт
28	ГРЩ О-5-2	Т-0,66 МУ3	600/5	0,5S	317579	317581	317580	Меркурий 230 ART-03 QRSIDN	0,5S/1,0	380	5	03391683	акт./реакт
29	ГРЩ 2-1	ТШП-0,66	600/5	0,5S	317593	317596	317611	Меркурий 230 ART-03 QRSIDN	0,5S/1,0	380	5	03391846	акт./реакт
30	ГРЩ 2-2	ТШП-0,66	600/5	0,5S	317601	317602	317609	Меркурий 230 ART-03 QRSIDN	0,5S/1,0	380	5	03391946	акт./реакт
31	ГРЩ АД1	-						Меркурий 230 ART-01 PQRSIN	0,5S/1,0	380	5	03396571	акт./реакт
32	ГРЩ АД2	-						Меркурий 230 ART-01 PQRSIN	0,5S/1,0	380	5	03396547	акт./реакт

Характеристики погрешностей ИК _при измерении активной электроэнергии_

№ ИК	Диапазон значений cos ф	Тип нагрузки	Предел допускаемой относительной погрешности ИК при измерении активной электроэнергии при значении рабочего тока в % от номинального первичного тока ТТ, %
			(N V о о VI	2< 1раб <5	5< 1раб <20	0 0 V О о VI 0 2	100I 1рЯб <120
1	2	3	4	5	6	7	8
	0,5 < cos ф < 0,8	инд.	не норм.	не норм.	5,4	2,8	2,0
	0,8 < cos ф < 0,866	инд.	не норм.	не норм.	2,9	1,5	1,2
	0,866 < cos ф < 0,9	инд.	не норм.	не норм.	2,5	1,4	1,1
1	0,9 < cos ф < 0,95	инд.	не норм.	не норм.	2,3	1,3	1,0
1	0,95 < cos ф < 0,99	инд.	не норм.	не норм.	2,0	1,2	1,0
	0,99 < cos ф < 1	инд.	не норм.	не норм.	1,8	1,1	0,9
	cos ф = 1		не норм.	не норм.	1,8	1,1	0,9
	0,8 < cos ф < 1	емк.	не норм.	не норм.	3,0	1,6	1,2
	0,5 < cos ф < 0,8	инд.	не норм.	4,8	2,9	2,0	2,0
	0,8 < cos ф < 0,866	инд.	не норм.	2,7	1,6	1,2	1,2
	0,866 < cos ф < 0,9	инд.	не норм.	2,4	1,4	1,1	1,1
2 - 30	0,9 < cos ф < 0,95	инд.	не норм.	2,2	1,3	1,0	1,0
2 - 30	0,95 < cos ф < 0,99	инд.	не норм.	2,0	1,2	0,9	1,0
	0,99 < cos ф < 1	инд.	не норм.	1,9	1,1	0,9	0,9
	cos ф = 1		2,0	1,8	1,1	0,9	0,9
	0,8 < cos ф < 1	емк.	не норм.	2,7	1,8	1,2	1,2
	0,5 < cos ф < 0,8	инд.	не норм.	не норм.	1,9	1,5	1,5
	0,8 < cos ф < 0,866	инд.	не норм.	не норм.	1,5	1,4	1,4
	0,866 < cos ф < 0,9	инд.	не норм.	не норм.	1,5	1,3	1,4
31, 32	0,9 < cos ф < 0,95	инд.	не норм.	не норм.	1,4	1,3	1,4
31, 32	0,95 < cos ф < 0,99	инд.	не норм.	не норм.	1,4	1,3	1,4
	0,99 < cos ф < 1	инд.	не норм.	не норм.	1,3	1,3	1,4
	cos ф = 1		не норм.	1,8	1,3	1,3	1,4
	0,8 < cos ф < 1	емк.	не норм.	не норм.	1,8	1,4	1,4

Таблица 4

Характеристики погрешностей ИК _при измерении реактивной электроэнергии

№ ИК	Диапазон значений cos ф	Предел допускаемой относительной погрешности ИК при измерении реактивной электроэнергии при значении рабочего тока в % от номинального первичного тока ТТ, %
№ ИК	Диапазон значений cos ф	1< 1раб <2	2< 1раб <5	5< 1раб <20	20< 1раб <100	100I 1раб <120
1	2	3	4	5	6	7
1	0,5 < cos ф < 0,8	не норм.	не норм.	4,6	2,5	1,9
	0,8 < cos ф I 0,866	не норм.	не норм.	5,7	3,0	2,1
	0,866 < cos ф I 1	не норм.	не норм.	не норм.	не норм.	не норм.

№ ИК	Диапазон значений cos ф	Предел допускаемой относительной погрешности ИК при измерении реактивной электроэнергии при значении рабочего тока в % от номинального первичного тока ТТ, %
№ ИК	Диапазон значений cos ф	1< !раб <2	2< ^аб <5	5< !раб <20	20< ^аб <100	100< 1-раб <120
1	2	3	4	5	6	7
2 - 30	0,5 < cos ф < 0,8	не норм.	4,9	2,9	1,9	1,9
	0,8 < cos ф < 0,866	не норм.	не норм.	3,4	2,2	2,1
	0,866 < cos ф < 1	не норм.	не норм.	не норм.	не норм.	не норм.
31, 32	0,5 < cos ф < 0,8	не норм.	6,6	4,0	2,7	2,5
	0,8 < cos ф < 0,866	не норм.	не норм.	4,4	2,8	2,5
	0,866 < cos ф < 1	не норм.	не норм.	не норм.	не норм.	не норм.

Примечания к таблицам 3 и 4:

1 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);

2 Нормальные условия:

параметры сети: напряжение (0,98 - 1,02) ином; ток (0,01 - 1,2) 1ном, ток (0,05 - 1,2) 1ном, cosj = 0,9 инд.; температура окружающей среды (20 ± 5)°С.

3 Рабочие условия:

параметры сети: напряжение (0,95 - 1,05) ином; ток (0,01 - 1,2) 1ном при трансформаторе тока с классом точности 0,5S; ток (0,05 - 1,2) 1ном при трансформаторе тока с классом точности 0,5, cosj = 0,8 инд.; допускаемая температура окружающей среды для измерительных трансформаторов от минус 40 до плюс 70° С, для счетчиков от минус 40 до плюс 70°С; для сервера от плюс 10 до плюс 40°С;

4 Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, многофункциональные счетчики типа Меркурий 230 ART-03 PQRSIDN активной и реактивной энергии класса точности 0,5S/1,0 и счетчики типа Меркурий 230 ART-01 PQRSIDN активной и реактивной энергии класса точности 1,0/2,0 в соответствии с ГОСТ 52323-2005 при измерении активной электроэнергии, ГОСТ 26035-83 при измерении реактивной электроэнергии;

5 Допускается замена измерительных трансформаторов и счетчиков на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом в установленном в ОАО "Мосгорэнерго" порядке.

Таблица 5 Основные технические характеристики АИИС КУЭ

№ ИК	Наименование характеристики		Значение
14, 15, 16, 17, 18, 19, 20, 21, 22, 28, 29, 30	Номинальный ток:	первичный (I^) вторичный ^н2)	600 А 5 А
	Диапазон тока:	первичного (I1) вторичного (I2)	От 6 до 720 А От 0,05 до 6 А
	Номинальное напряжение:		380 В
	Диапазон напряжения:	первичного (ио	От 361 до 399 В
	Коэффициент мощности cos j		От 0,5 до 1,0
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		От 1,25 до 5 ВА
	Допустимое значение ras j2 во вторичной цепи нагрузки ТТ		От 0,8 до 1,0
11, 12, 13, 27	Номинальный ток:	первичный (I^) вторичный ^н2)	300 А 5 А
11, 12, 13, 27	Диапазон тока:-	первичного (Ii)	-От 3 до 360 А-

№ ИК	Наименование характеристики			Значение
			вторичного (I2)	От 0,05 до 6 А
	Номинальное напряжение:			380 В
	Диапазон напряжения:		первичного (U0	От 361 до 399 В
	Коэффициент мощности cos j			От 0,5 до 1,0
	Номинальная нагрузка ТТ			5 ВА
	Допустимый диапазон нагрузки ТТ			От 2,5 до 10 ВА
	Допустимое значение ras цепи нагрузки ТТ	j2 во вторичной		От 0,8 до 1,0
	Номинальный ток:		первичный Он) вторичный Он)	400 А 5 А
	Диапазон тока:		первичного (Ii) вторичного (I2)	От 4 до 480 А От 0,05 до 6 А
7, 8, 9, 23, 24, 25, 26	Номинальное напряжение:			380 В
	Диапазон напряжения:		первичного (U1)	От 361 до 399 В
	Коэффициент мощности cos	j		От 0,5 до 1,0
	Номинальная нагрузка ТТ			5 ВА
	Допустимый диапазон нагрузки ТТ			От 1,25 до 5 ВА
	Допустимое значение ras цепи нагрузки ТТ	j2 во вторичной		От 0,8 до 1,0
	Номинальный ток:		первичный Он) вторичный Он)	200 А 5 А
	Диапазон тока:		первичного (I1) вторичного (I2)	От 2 до 240 А От 0,05 до 6 А
1, 2, 3,	Номинальное напряжение:			380 В
4, 5, 10	Диапазон напряжения:			От 361 до 399 В
	Коэффициент мощности cos j			От 0,5 до 1,0
	Номинальная нагрузка ТТ			5 ВА
	Допустимый диапазон нагрузки ТТ			От 1,25 до 5 ВА
	Допустимое значение ras цепи нагрузки ТТ	j2 во вторичной		От 0,8 до 1,0
	Номинальный ток:		первичный Он) вторичный Он)	150 А 5 А
	Диапазон тока:		первичного (I1) вторичного (I2)	От 1,5 до 180 А От 0,05 до 6 А
6	Номинальное напряжение:			380 В
	Диапазон напряжения:			От 361 до 399 В
	Коэффициент мощности cos j			От 0,5 до 1,0
	Номинальная нагрузка ТТ			5 ВА
	Допустимый диапазон нагрузки ТТ			От 1,25 до 5 ВА
	Допустимое значение ras цепи нагрузки ТТ	j2 во вторичной		От 0,8 до 1,0

Надежность применяемых в системе компонентов:

- электросчётчик - среднее время наработки на отказ не менее Тср = 120 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;

- Трансформатор тока - среднее время наработки на отказ не менее Тср = 400 000 ч, среднее время восстановления работоспособности не более ^ = 2 ч;

- сервер - среднее время наработки на отказ не менее Тср = 15843 ч, среднее время восстановления работоспособности не более ^ = 2 ч;

Надежность системных решений:

• резервирование питания с помощью устройства АВР;

• резервирование каналов связи: информация о результатах измерений может передаваться в организации - участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;

Регистрация событий: в журнале счётчика:

- параметрирование;

- пропадания напряжения;

- коррекция времени;

• журнал ИВК:

- параметрирование;

- попытка не санкционируемого доступа;

- коррекция времени;

Защищённость применяемых компонентов:

• механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера.

• защита на программном уровне информации при хранении, передаче, параметрировании:

- результатов измерений (при передаче, возможность использования цифровой подписи)

- установка пароля на счётчик;

- установка пароля на сервер;

Возможность коррекции времени в:

- электросчетчиках (функция автоматизирована);

- ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована);

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Г лубина хранения информации:

- электросчетчик - тридцатиминутный профиль нагрузки в двух направлениях не менее 2730 часов.

Сервер баз данных обеспечивает хранение результатов измерений, состояний средств измерений на срок не менее 3,5 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

всего листов 12

Комплектность средств измерения

Таблица 6 Комплектность АИИС КУЭ

Наименование компонента системы	Количество (шт)
Счетчик электрической энергии Меркурий 230 ART-03 PQRSIN, КТ 0,5S/1,0	30
Счетчик электрической энергии Меркурий 230 ART-01 PQRSIN, КТ 1,0/2,0	2
Трансформатор тока ТШП-0,66 У3, К тт 300/5	12
Трансформатор тока ТШП-0,66, К тт 600/5	6
Трансформатор тока Т-0,66 МУ3, К тт 600/5	24
Трансформатор тока ТШП-0,66 У3, К тт 400/5	21
Трансформатор тока ТШП-0,66 У3, К тт 600/5	6
Трансформатор тока Т-0,66 МУ3, К тт 150/5	3
Трансформатор тока Т-0,66 МУ3, К тт 200/5	15
Трансформатор тока Т-0,66, К тт 200/5	3
Инструкция по эксплуатации МГЭР.411713.004.018 - ИЭ.М	1
Методика поверки КПНГ.411713.121 МП	1
Формуляр МГЭР.411713.004.018- ФО.М	1
Сервер HP ProLiant ML370 G5; 6 сотовых модема стандарта GSM 900/1800 Siemens MC35.900/1800 IRZ MC52iT.	1 комплект
ПО Альфа Центр Многопользовательская версия	1 комплект
Устройство синхронизации системного времени УСВ-1, № 1611	1

Поверка

осуществляется в соответствии с документом КПНГ.411713.121 МП Методика поверки Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ЗАО «Калужский сельскохозяйственный центр», утверждённым ГЦИ СИ ООО "ИЦ "Энерготестконтроль" 02.04.2012 г.

Средства поверки - по НД на измерительные компоненты:

1) Средства поверки измерительных трансформаторов тока по ГОСТ 8.217-2003;

2) Средства поверки счётчиков электрической энергии в соответствии с утвержденным документом "Счётчики электрической энергии трёхфазные статические Меркурий 230. Методика поверки АВЛГ.411152.021 МП";

3) Переносной компьютер с ПО "Конфигуратор Меркурий 230" и оптическим преобразователем для работы со счетчиками системы;

4) Средства поверки УСВ-1 в соответствии с утвержденным документом "Устройства синхронизации времени УСВ-1. Методика поверки ВЛСТ 237.00.001 И1", утверждённым ФГУП "ВНИИФТРИ" 12.05.2010 г. оборудование для поверки УСВ-1 в соответствии с методикой поверки (ВЛСТ 221.00.000 МП), утвержденным ФГУП «ВНИИФТРИ» в 2004 году;

5) Радиоприемник станций радиовещания, принимающий сигналы службы точного времени.

Сведения о методах измерений

Методы измерений, которые используются в АИИС КУЭ приведены в документе КПНГ.411713.121 МИ - Методика (метод) измерений электроэнергии Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ЗАО «Калужский сельскохозяйственный центр»;

всего листов 12

Методика (метод) измерений - КПНГ.411713.121 МИ аттестована ГЦИ СИ - ООО "Испытательный центр "Энерготестконтроль" по ГОСТ Р 8.563-2009 .Свидетельство об аттестации № 76/01.00066-2010/2012 от 30.03.2012 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

2) ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

3) ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия;

4) ГОСТ 1983-2001.Трансформаторы напряжения, Общие технические условия;

5) ГОСТ Р 52323-2005. (МЭК 62053-22:2003) "Аппаратура для измерений электрической энергии переменного тока. Частные требования. Часть 22. Статистические счетчики активной энергии классов точности 0,2S и 0,5S";

6) ГОСТ Р 52425-2005. (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".

Государственный реестр средств измерений
