Набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм, 50045-12

Назначение

Набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм предназначен для хранения и передачи единиц комплексных коэффициентов передачи и отражения в коаксиальном волноводе с диаметрами поперечных сечений 2,4/1,04 мм с типом соединителей 2,4 мм по ГОСТ РВ 51914-2002.

Область применения - поверка, калибровка и техническое обслуживание анализаторов цепей скалярных и векторных.

Описание

Набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм состоит нагрузок с номинальными значениями коэффициента стоящей волны по напряжению (КСВН) 1,2 и 2,0 и аттенюаторов с номинальными значениями ослаблений 10, 20 и 30 дБ с типом коаксиальных соединителей 2,4 мм по ГОСТ РВ 51914-2002.

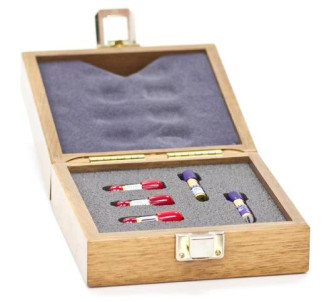

Внешний вид набора мер коэффициентов передачи и отражения Н/М-50-2,4 мм и места пломбирования нагрузок и аттенюаторов (наклейки) приведены на рисунках 1, 2 соответственно.

Принцип работы нагрузок основан на частичном (нормированном) отражении падающей СВЧ мощности.

Нагрузки из состава набора мер коэффициентов передачи и отражения Н/М-50-2,4 мм является резистивными и представляет собой двухполюсник - коаксиальную линию, в которую включен СВЧ резистор с определенным номинальным значением сопротивления. Сопротивление резистора определяет в основном значение КСВН. Фаза коэффициента отражения определяется как номиналом сопротивления резистора, так и длиной однородного тракта нагрузки до резистора.

Принцип работы аттенюаторов, основан на частичном (нормированном) поглощении проходящей СВЧ мощности.

Аттенюатор из состава набора мер представляет собой четырехполюсник - коаксиальную линию, в которую включена СВЧ резистивная структура. Значения ослабления и фазы коэффициента передачи определяются параметрами резистивной структуры и длиной однородных участков тракта аттенюатора.

Технические характеристики

Метрологические характеристики мер из состава набора мер коэффициентов передачи и отражения Н/М-50-2,4 мм обеспечиваются при условии подключения мер с использованием ключа тарированного со значением крутящего момента (0,9±0,1) Нм.

Диапазон рабочих частот, ГГц    от 0 до 50.

Номинальные значения КСВН и допускаемые предельные отклонения от номинальных значений для мер коэффициентов отражения в диапазоне частот: нагрузка Maury Microwave 7933В 1.20 №8733:

от 0 до 4 ГГц    1,20±0,09;

свыше 4 до 18 ГГц    1,20±0,13;

свыше 18 до 50 ГГц    1,20±0,15;

нагрузка Maury Microwave 7799В2.00 №8782:

от 0 до 4 ГГц    2,00±0,14;

свыше 4 до 18 ГГц    2,00±0,25;

свыше 18 до 50 ГГц    2,00±0,35.

Пределы допускаемой относительной погрешности определения действительных значений КСВН мер коэффициентов отражения в диапазоне частот, %: нагрузка Maury Microwave 7933В 1.20 №8733:

от 0 до 4 ГГц    ±2,0;

свыше 4 до 18 ГГц    ±2,0;

свыше 18 до 35 ГГц    ±3,0;

свыше 35 до 40 ГГц    ±3,0;

свыше 40 до 50 ГГц    ±5,0;

нагрузка Maury Microwave 7799В2.00 №8782:

от 0 до 4 ГГц    ±2,5;

свыше 4 до 18 ГГц    ±3,0;

свыше 18 до 35 ГГц    ±4,0;

свыше 35 до 40 ГГц    ±4,5;

свыше 40 до 50 ГГц    ±8,0.

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения мер коэффициентов отражения в диапазоне частот, градусы: нагрузка Maury Microwave 7933В 1.20 №8733:

от 0 до 4 ГГц    ±5,5;

свыше 4 до 18 ГГц    ±5,5;

свыше 18 до 35 ГГц    ±9,0;

свыше 35 до 40 ГГц    ±19,0;

свыше 40 до 50 ГГц    ±29,0;

нагрузка Maury Microwave 7799В2.00 №8782:

от 0 до 4 ГГц    ±2,0;

свыше 4 до 18 ГГц    ±2,5;

свыше 18 до 35 ГГц    ±3,5;

свыше 35 до 40 ГГц    ±6,0;

свыше 40 до 50 ГГц    ±8,0.

Максимальное отличие между собой результатов измерений КСВН и 0,5 от пределов допус-фазы коэффициента отражения мер коэффициентов отражения при каемой погрешности оп-различных подключениях в диапазоне частот 1, не более    ределения действитель

ных значений

Номинальные значения ослабления и допускаемые предельные отклонения от номинальных значений для мер коэффициентов передачи, дБ:

аттенюатор Agilent 8490D 10 dB № 30187    10,0±1,3;

аттенюатор Agilent 8490D 20 dB № 40184    20,0±1,7;

аттенюатор Agilent 8490D 30 dB № 60049    30,0±1,7.

Пределы допускаемой абсолютной погрешности определения действительных значений ослабления мер коэффициентов передачи в диапазоне частот, дБ:

аттенюаторы Agilent 8490D 10 dB № 30187 и 20 dB № 40184:

от 0 до 4 ГГц    ±0,10;

свыше 4 до 18 ГГц    ±0,20;

свыше 18 до 40 ГГц    ±0,25;

свыше 40 до 50 ГГц    ±0,30;

аттенюатор Agilent 8490D 30 dB № 60049

от 0 до 4 ГГц    ±0,15;

свыше 4 до 18 ГГц    ±0,20;

свыше 18 до 40 ГГц    ±0,25;

свыше 40 до 50 ГГц    ±0,30.

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи мер коэффициентов передачи в диапазоне частот, градусы: аттенюаторы Agilent 8490D 10 dB № 30187 и 20 dB № 40184:

от 0 до 4 ГГц    ±1,5;

свыше 4 до 18 ГГц    ±1,5;

свыше 18 до 40 ГГц    ±2,5;

свыше 40 до 50 ГГц    ±3,0;

аттенюатор Agilent 8490D № 60049

от 0 до 4 ГГц    ±2,0;

свыше 4 до 18 ГГц    ±2,0;

свыше 18 до 40 ГГц    ±2,5;

свыше 40 до 50 ГГц    ±3,0.

Максимальное отличие между собой результатов измерений ослабле- 0,5 от пределов допус-ния и фазы коэффициента передачи мер коэф)фициентов передачи при каемой погрешности оп-различных подключениях в диапазоне частот2, не более    ределения действитель

ных значений

КСВН входа/выхода мер коэффициентов передачи в диапазоне частот не более:

от 0 до 18 ГГц    1,15;

свыше 18 до 40 ГГц    1,25;

свыше 40 до 50 ГГц    1,45.

Верхняя частота квазисосредоточенности мер коэффициентов передачи и отражения, ГГц    2.

Тип соединителей по ГОСТ РВ 51914-2002:

мер коэффициентов отражения    2,4 мм, вилка;

мер коэффициентов передачи Масса набора мер в футляре, кг, не более

Г абаритные размеры футляра (длина, ширина, глубина), мм, не более Рабочие условия эксплуатации:

2,4 мм, вилка и розетка. 0,5.

150x75x160.

от 20 до 30; не более 80; от 630 до 800.

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 25 °С, %

атмосферное давление, мм рт. ст.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа: «Набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм. Руководство по эксплуатации» типографским способом (в верхнем правом углу).

Комплектность

Комплект поставки набора мер коэффициентов передачи и отражения Н/М-50-2,4 мм приведён в таблице 1.

Таблица 1 - Состав набора мер коэффициентов передачи и отражения Н/М-50-2,4 мм

Поверка

осуществляется по методике, утвержденной ФГУП «СНИИМ» 15.03.2012 г. и изложенной в документе: «Набор мер коэффициентов передачи и отражения Н/М - 50 - 2,4 мм. Методика поверки. 001-30007-2012».

Основные средства поверки:

Государственный первичный эталон единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.

Сведения о методах измерений

Методы измерений приведены в документе: «Набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм. Руководство по эксплуатации».

Нормативные и технические документы

1. ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

2. МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Заявитель

Закрытое акционерное общество «Научно-производственная фирма «МИКРАН» (ЗАО «НПФ «МИКРАН»)

634045, г. Томск, ул. Вершинина, 47

тел: (3822) 41-34-03, 41-34-06; факс: (3822) 42-36-15

е-mail: pribor@micran.ru , сайт: www.micran.ru
