| Номер в госреестре | 50051-12 |
| Наименование СИ | Анализаторы удельной поверхности и пористости адсорбционные |
| Обозначение типа СИ | Gemini |
| Изготовитель | "Micromeritics Instrument Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы удельной поверхности и пористости адсорбционные Gemini (далее -анализаторы) предназначены для измерения характеристик сорбционной емкости газовым объемным методом с использованием физически сорбирующихся газов: удельной площади поверхности, удельного объема и диаметра пор дисперсных и пористых материалов.
Принцип действия анализатора основан на адсорбции и десорбции газов на внешней и внутренней поверхности (в порах) исследуемых образцов дисперсных и пористых материалов, таких как адсорбенты, катализаторы, носители катализаторов, высокодисперсные металлические и керамические порошки и другие наноматериалы.
В анализаторах используется статический объемный метод анализа с адаптированной скоростью. То есть скорость поступления газа к образцу определяется максимальной скоростью, при которой образец может адсорбировать его.
Анализатор представляет собой автоматический прибор, состоящий из измерительного блока, системы измерения давления и температуры газа, станции подготовки образцов (дегазации), вакуумного насоса и блока электроники со встроенным микропроцессором.
Исследуемый образец перед проведением измерений помещают в порт предварительной подготовки и дегазируют при температуре до 400 оС в потоке инертного газа или в вакууме. Затем пробирку с образцом устанавливают на измерительный порт, охлаждают до 77 К и заполняют сорбирующимся газом, в качестве которого используют азот, аргон, диоксид углерода и т. д. Молекулы газа адсорбируются на поверхности анализируемого вещества и, при адсорбции концентрация молекул в газе и, соответственно, давление газа снижаются. По изменению давления с момента заполнения и после наступления равновесия (при фиксированной температуре) определяется объем поглощенного (адсорбированного) газа. Затем давление увеличивают согласно заданной программе эксперимента и фиксируют следующее равновесное давление. На основании полученных значений (относительное падение давления в результате адсорбции, объем поглощенного газа) - изотерм адсорбции и десорбции - рассчитываются следующие характеристики: удельная площадь поверхности по методам Лэнгмюра и БЭТ (Брунауэра, Эммета и Теллера), удельный объем пор и средний размер (диаметр) пор.
Анализатор выпускается в пяти модификациях: Gemini 2365, Gemini 2380, Gemini 2390а, Gemini 2390p, Gemini 2390t, различающихся датчиками давления и конструкцией измерительного блока.
Анализатор оснащен встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать, как в табличной, так и в графической форме.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Gemini | Gemini | Vl.xx | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

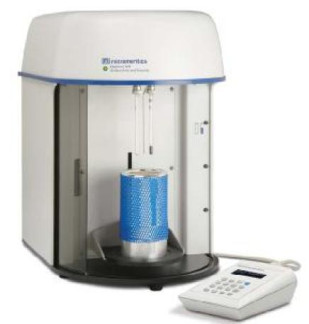

Фотографии внешнего вида анализаторов представлены на рисунке 1.
Место нанесения знака поверки
| Наименование характеристик | Значения характеристик |
| 1 | 2 |
| Диапазон измерения удельной площади поверхности, м2/г | от 0,01 до 4000 |
| Пределы допускаемой относительной погрешности измерения удельной площади поверхности, % в диапазоне: от 0,01 до 0,1 м2/г св. 0,1 до 5 м /г св. 5 до 4000 м2/г | ± 40 ± 5,0 ± 2,5 |
| Диапазон измерения диаметра пор, нм | от 2 до 100 |
| Пределы допускаемой относительной погрешности измерений диаметра пор, % | ± 7,0 |
| Диапазон показаний диаметра пор, нм | от 2 до 400 |
| 1 | 2 |
| Диапазон измерения удельного объема пор, см /г | от 410-4 до 2,00 |
| Пределы допускаемой относительной погрешности измерений удельного объема пор, %, в диапазоне от 410-4 до 210-3 см3/г вкл. св. 210-3 до 2,00 см3/г вкл. | ± 10 ± 5,0 |
| Параметры источника питания: Входное напряжение, В Частота, Гц | 220 - 240 50/60 |
| Потребляемая мощность, В А, не более | 150 |
| Г абаритные размеры, мм, не более | 740 х 400 х 510 |
| Масса, кг, не более | 34 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % | от 10 до 35 от 20 до 80 |
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 13-241-2012 | 1 |
осуществляется по документу МП 13-241-2012 «ГСИ. Анализатор удельной поверхности и пористости адсорбционный Gemini. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец сорбционных характеристик нанопористых модифицированных силикагелей ГСО 9935-2011;
- стандартный образец зарубежного выпуска с аттестованными значениями сорбционных характеристик ГСО 9446-2009 (CRM BAM PM-104);
- весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228-2008.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам удельной поверхности и пористости адсорбционным Gemini
Техническая документация фирмы-изготовителя «Micromeritics Instrument Corporation», США.
Анализаторы удельной поверхности и пористости адсорбционные Gemini применяются вне сферы государственного регулирования обеспечения единства измерений.
