| Номер в госреестре | 50052-12 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | АТЛАС 3 |
| Изготовитель | ООО "Системы телемеханики" (СИСТЕЛ), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Назначение и область применения
Счетчики электрической энергии статические трехфазные «АТЛАС 3» (далее - счетчик) класса 0,5S и 1 предназначены для измерения активной и реактивной энергии и мощности в режиме многотарифности в трехфазных цепях переменного тока с частотой 50 Гц. Счетчик подключается к цепям напряжения непосредственно, а к цепям тока как непосредственно, так и через трансформатор тока.
Измерительная схема счетчика состоит из трансформаторов тока или измерительных шунтов, резистивных делителей напряжения, аналого-цифровых преобразователей, микропроцессора.
Счетчик имеет энергонезависимые память для хранения учетных и конфигурационных данных, часы реального времени, обеспечивающие задание границ тарифных зон суток, типа дня недели, сезон. Счетчик питается от измерительной цепи напряжения.
Счётчик может иметь либо однострочный сегментный дисплей, либо 2-х строчный матричный. По спецзаказу может поставляться без дисплея.
На счетчик может быть установлено от 1 до 3 стандартных интерфейсов: PLC-модем, RS-485, RS-232, оптический порт, радиомодем, Ethernet и др.
Возможны исполнения, как со встроенным размыкателем нагрузки, так и с цепью управления внешним УЗО. Отключение нагрузки может быть произведено:
- по внешней команде;
- по превышению заданных пределов параметров сети;
- по превышению заданного предела ограничения энергопотребления;
- при попытке несанкционированного доступа.
По спецзаказу алгоритм срабатывания размыкателя может быть изменен.
На передней панели счетчика расположена кнопка управления режимами индикации дисплея и включения размыкателя нагрузки.
Измеряемые параметры:
- активная энергия нарастающим итогом и мощность;
- реактивная энергия нарастающим итогом и мощность;
- полная мощность;
- фазное напряжение, ток, частота и коэффициент мощности по фазам.
Измеряемые параметры сохраняются в памяти, передаются по линиям связи и выводятся на дисплей.
Дисплей счетчика может работать в нескольких режимах - краткий, полный и индикация принятых сообщений. На дисплей могут выводиться:
- потребленная активная и реактивная энергия нарастающим итогом с момента включения и «защелкнутая» на конец месяца;
- активная, реактивная и полная мощность по каждой фазе и суммарная;
- текущие действующие значения тока и напряжения, коэффициент мощности по фазам;
- текущие значения частоты;
- номер действующего тарифа;
- накопления по «тарифным счетчикам» нарастающим итогом;
- накопления по «тарифным счетчикам» за последний расчетный период;
- время и дата;
- принятые счетчиком сообщения.
По спецзаказу перечень выводимых на дисплей параметров может быть изменен.
В энергонезависимой памяти хранятся:
- активная и реактивная энергия на 30-минутных интервалах;
- активная и реактивная энергия на конец суток (глобальный сметчик);
- активная и реактивная энергия на конец суток (тарифные счётчики);
- активная и реактивная энергия на конец месяца4
- минимальные и максимальные значения фазного напряжения на 30-минутных интерва-
- минимальные и максимальные значения фазного напряжения за сутки;
- энергия, потреблённая по тарифам за расчётный период;
- журналы событий.
В журнале событий счетчика фиксируются с указанием времени и даты:
- снятие и возобновление подачи напряжения по фазам;
- факт и причина срабатывания размыкателя нагрузки;
- факт включения нагрузки;
- факт изменения тарифного расписания;
- изменение значения заданного предела ограничения энергопотребления;
- установка и коррекция времени счетчика;
- статусная информация о сбоях и ошибках в работе основных узлов счетчика;
- попытки несанкционированного доступа (в том числе и при отсутствии питания). Счетчик может применяться как автономно, так и в составе автоматизированных систем
контроля и учета электроэнергии бытового потребления (АИИС КУЭ БИ).
Конструктивно счетчик выполнен в серийно выпускаемом пластмассовом корпусе, предназначенном либо для навесного крепления к щитам и панелям, либо для крепления на DIN-рейку, и обеспечивающий его быструю замену.

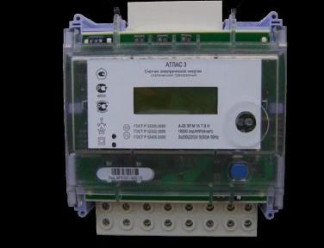

Фотография счётчика с местами опломбирования приведена на рисунке 1.
б)
а)
Рис. 1 Места установки пломб на корпусе счетчика:
1 - энергосбытовой организации; 2 - заводской; 3 - поверительной. Счетчик показан: а) в сборе; б) с отсоединенными верхней и нижней крышками.
Счетчик может выпускаться в исполнениях: А-ХХ XX X XXX XXX
X
Т--
I
I
Крепление:
Н - навесное Д - DIN-рейка
'Размыкатель нагрузки:
Р- установлен
О - отсутствует
В - управление внешним размыкателем
^Измерительный элемент:
Ш - шунт
Т -трансформатор
'Размер памяти:
С - стандартный Р - расширенный
Тип установленных интерфейсов
1 - оптический порт
2 - RS-485
3 - RS-232 4-PLC
5 - Ethernet
6 - радиомодем
Дисплей:
С - сегментный М - матричный О - отсутствует
I
"Исполнение:
ЗП - трехфазный прямого включения
ЗТ - трехфазный трансформаторного включения
I
'Класс точности:
05 - для класса точности 0,5 S 10 - для класса точности 1
Счетчик может применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии бытового потребления (АИИС КУЭ БП).
Метрологически значимое ПО (по ГОСТ Р 8.654-2009) загружается в микропроцессор счетчика на заводе изготовителе. Возможность доступа к ПО через внешние интерфейсы счетчика отсутствует. Влиянием ПО на метрологические характеристики счетчика можно пренебречь. Идентификационные данные ПО приведены в таблице._
| Наименование программного обеспечения | Наименование программного модуля (идентификационное наименование программного обеспечения) | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 |
| Атлас 3 | Atlas 3 01 05.bin | 3.01.05 | e16fd596aa0f562b6d 4b9339e1814804 | MD5 |
| 1 | 2 | 3 | 4 | 5 |
| Атлас 3 | Atlas 3 02 05.bin | 3.02.05 | 80f901ec328c8c025 8908b38819a28d0 | MD5 |
| Атлас 3 | Atlas 3 03 05.bin | 3.03.05 | 064125bbac8b72b82 1dd5b7c01fbbba0 | MD5 |
| Атлас 3 | Atlas 3 04 05.bin | 3.04.05 | 5807e8d22805b35aa 1d61123900a78e2 | MD5 |
| Атлас 3 | Atlas 4 01 05.bin | 4.01.05 | 7f7c7fe3a9e34fc3e1f 4d85199856a6f | MD5 |
| Атлас 3 | Atlas 4 02 05.bin | 4.02.05 | dcb0ad613 ee2079b5 49f4bdc9634a365 | MD5 |
| Атлас 3 | Atlas 4 03 05.bin | 4.03.05 | e16fd596aa0f562b6d 4b9339e1814804 | MD5 |
| Атлас 3 | Atlas 4 04 05.bin | 4.04.05 | 80f901ec328c8c025 8908b38819a28d0 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Номинальное напряжение, В | 3x230 (220) |
| Базовый/номинальный ток, А Максимальный ток, А: - для непосредственного включения - для трансформаторного включения | 5(10) 50 (80 или 100) 7,5 |
| Номинальная частота сети, Гц | 50 |
| Класс точности при измерении энергии - активной (ГОСТ Р 52323-2005, ГОСТ Р 52322-2005) - реактивной (ГОСТ52425-2005) | 0,5S;1 1; 2 |
| Стартовый ток (порог чувствительности), А: для прямого включения для трансформаторного включения | 0,02 (0,04) 0,01 |
| Основная относительная погрешность измерения активной (реактивной) мощности, не более, %: - для класса точности 0,5 S - для класса точности 1 | ±0,5 (±1,0) ±1,0 (±2,0) |
| Основная относительная погрешность при измерении напряжения в диапазоне (0,85 - 1,1) Ином, не более, % | ±1,0 |
| Основная относительная погрешность при измерении тока в диапазонах^,05 - 1,5) 1ном или (0,1 - 10) 16, не более, % | ±1,0 |
| Основная относительная погрешность при измерении частоты в диапазоне (45 - 55) Гц, не более, % | ±0,5 |
| Дополнительная погрешность, вызываемая изменением влияющих величин при измерении напряжения, тока и частоты не превышает пределов, установленных для активной энергии. | |
| Основная погрешность хода часов реального времени, не более, с/сутки | ±0,4 |
| Дополнительная температурная погрешность часов реального времени, не более, с/сут. на °С | ±0,2 |
| Передаточное значение поверочного выхода, имп/кВт-ч: | 4000/16000 |
| Время хранения данных при отсутствии питания, лет | 10 |
| Ход часов реального времени при отсутствии питания, не менее, лет | 1 |
| Активная и полная мощность, потребляемая в цепях напряжения, не более, Вт и ВА | 2 и 10 |
| Полная мощность, потребляемая в цепях тока, не более, В-А: | 1 |
| Работоспособность счетчика сохраняется при напряжении, не ниже, В | 150 |
| Размыкатель нагрузки: - максимальный ток (без приваривания контактов), А - наработка на отказ при максимальном токе счетчика, не менее, - операций Срабатывание по превышению: параметров сети: - ток, А - напряжение, В -время задержки на отключение ограничения энергопотребления: - шаг задания максимальной мощности, кВт - время задержки на отключение, мин. | 100 10000 программируется программируется программируется 0,1 1 |
| Параметры режима многотарифности, максимальное количество: - «тарифных счетчиков»; - суточных временных тарифных зон; - типов дней недели; - сезонов | 16 8 2 4 |
| Диапазон рабочих температур, °С | от минус 40 до 70 |
| Диапазон температур транспортирования и хранения, °С | от минус 50 до 70 |
| Средняя наработка на отказ, ч | 290 000 |
| Средний срок службы, лет | 40 |
| Масса, не более, кг | 1,4 |
| Г абаритные размеры, не более, мм | 260 х 170 х 90 |
Знак утверждения типа наносят на лицевую панель счетчика любым технологическим способом, обеспечивающим его четкое изображение и сохраняемость в течение срока службы, на титульные листы эксплуатационной документации - типографским способом.
Комплектность средств измерений
| 1. Счетчик электрической энергии статический трехфазный «АТЛАС 3» | 1 шт. |
| 2. Паспорт 59703777-422860-930ПС | 1экз. |
| 3. Руководство по эксплуатации 59703777-422860-930РЭ1) | 1экз. |
| 4. Методика поверки 59703777-422860-930МП1-’ | 1 экз. |
| 5. У паковочная коробка или групповая тара | 1 шт. |
| 6. Устройство для подключения счетчика к компьютеру2^ | 1 шт. |
| 7. Программное обеспечение «Конфигуратор» для работы со счетчиком 2) | 1 экз. |
| ^Руководство по эксплуатации (п.З) и методика поверки (п. 4) высылаются по отдельному договору по заказу организации, производящей эксплуатацию и поверку счетчика. ^Комплектация счетчика по п.6 и п.7 определяется в договоре на поставку. | |
осуществляется в соответствии с документом «Счетчики электрической энергии статические трехфазные «АТЛАС 3». Методика поверки 59703777-422860-930МП, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 года.
Перечень основного оборудования, необходимого для поверки:
1) установка МТБ для поверки электросчетчиков с относительной погрешностью при измерении мощности и энергии не более ±0,05 % в рабочем диапазоне 1 мА - 120 А;
2) универсальная пробойная установка УПУ-10, испытательное напряжение до 6 кВ, погрешность установки напряжения ± 5%;
3) секундомер ОС, погрешность измерения ± 0,4 %;
4) радиочасы МИР РЧ-01, пределы допускаемой погрешности привязки переднего фронта выходного импульса к шкале координированного времени UTC + 1 мкс.
Методика измерений на счетчики электрической энергии статические трехфазные «АТЛАС 3» приведена в Руководстве по эксплуатации (59703777-422860-930РЭ).
Нормативные и технические документы, устанавливающие требования к счетчику «АТ-
ЛАС 3»
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52320-2005 (МЭК 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ Р 52322-2005 (МЭК 62053-21:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ Р 52323-2005 (МЭК 62053-22:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ Р 52425-2005 (МЭК 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 (ИСО 7498-84, Доп. 1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;
ТУ 4228-930-59703777-2011. Счетчики электрической энергии статические трехфазные «АТЛАС 3». Технические условия.
- осуществление торговли и товарообменных операций.
