| Номер в госреестре | 50053-12 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | ПСЧ-3АР.08Д |
| Изготовитель | АО "Нижегородское НПО им.М.В.Фрунзе", г. Нижний Новгород |
| Год регистрации | 2012 |
| Срок свидетельства | 10.05.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трёхфазные статические ПСЧ-3АР.08Д Назначение средства измерений
Счетчики электрической энергии трехфазные статические ПСЧ-3АР.08Д предназначены для учета энергии в прямом направлении в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
1 Принцип действия
Счетчики ПСЧ-3АР.08Д являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсных выходов измерительной микросхемы.
Измерительная часть счетчиков ПСЧ-3А.08Д выполнена на основе специализированной микросхемы измерителя электрической энергии ADE7752, которая выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии. МК счетчиков по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности. МК выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии. Вычисление значения потребляемой мощности производится процессором на интервале времени 360 миллисекунд.
Измерительная часть счетчика ПСЧ-3АР.08Д выполнена на основе специализированной микросхемы измерителя электрической энергии 71Т6513 Tiridian, которая является одновременно и высокопроизводительным микроконтроллером, управляющим всеми функциональными узлами счетчика.
Счетчики предназначены для эксплуатации внутри закрытых помещений.
2 Варианты исполнения
Счетчики ПСЧ-3АР.08Д имеют несколько вариантов исполнения, отличающиеся базовым током, классом точности, вариантом подключения к сети (непосредственного подключения, включаемых через трансформатор тока или включаемых через трансформатор тока и трансформатор напряжения). Варианты исполнений счетчиков приведены в таблице 1.
Таблица 1 - Варианты исполнения счетчиков
| Условное обозначение счетчика | Вариант исполнения | Тип индикатора | Постоянная счетчика*, имп./(кВтч), имп./(кварч) | Класс точности, актив./ реактив. | Ток, А 1б(1макс) или 1ном(1макс) |
| Номинальное напряжение 3x230/400 В /счетчики непосредственного включения/ | |||||
| ПСЧ-3А.08Д.302 | ИЛГШ.411152.176-03 | УО | 16000 | 1 | 5 (60) |
| ПСЧ-3 АР.08 Д. 102 | ИЛГШ.411152.176 | ЖКИ | 500 (16000) | 1/2 | 5 (60) |
| Номинальное напряжение 3x230/400 В /счетчики, включаемые через трансформаторы тока/ | |||||
| ПСЧ-3 А.08Д.302.2 | ИЛГШ.411152.176-04 | УО | 160000 | 0,5S | 5 (10) |
| ПСЧ-3 АР.08 Д.102.2 | ИЛГШ.411152.176-01 | ЖКИ | 5000 (160000) | 0,5S/1 | 5 (10) |
| Номинальное /счетчики, включаемые через транс | напряжение 3x57,7/100 В юрматоры тока и трансформаторы напряжения/ | ||||
| ПСЧ-3 А.08Д.302.3 | ИЛГШ.411152.176-05 | УО | 160000 | 0,5S | 5 (10) |
| ПСЧ-3 АР.08 Д.102.3 | ИЛГШ.411152.176-02 | ЖКИ | 5000 (160000) | 0,5S/1 | 5 (10) |
| * В скобках указана постоянная счётчика в режиме поверки. | |||||
Обозначение счетчиков при заказе и в конструкторской документации другой продукции состоит из наименования счетчиков "Счетчик электрической энергии трехфазный статический", условного обозначения счетчика, класса точности, номинального напряжения, базового или номинального (максимального) тока и номера настоящих ТУ.
Пример условного обозначения: "Счетчик электрической энергии трехфазный статический ПСЧ-3АР.08Д.302.3 ИЛГШ.411152.176ТУ".
3 Импульсные выходы
В счетчиках функционируют один или два изолированных импульсных выхода - активный и реактивный, согласно таблице 1.
В счетчиках ПСЧ-3АР.08Д импульсные выходы переключаются из режима телеметрии в режим поверки подачей напряжения постоянного тока 12 В на контакт ХТ4.
4 Устройство индикации
В качестве счетного механизма счетчики имеют электромеханические устройства от-счетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.
Счетчики имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления.
Счетчики с 1б (1макс) равным 5 (60) А обеспечивают отображение информации на УО в виде семиразрядных чисел, шесть старших разрядов дают показания в кВт-ч (квар-ч), седьмой разряд, отделенный запятой, указывает десятые доли кВт-ч (квар-ч).
Счетчики с 1ном (1макс) равным 5 (10) А обеспечивают отображение информации на УО в виде семиразрядных чисел, шестой и седьмой разряды, отделенные запятой, указывают десятые и сотые доли кВт-ч (квар-ч) соответственно.
Счетчики с ЖКИ имеют жидкокристаллические индикаторы для отображения результатов измерений и кнопку для управления режимами индикации.
Счетчики с ЖКИ обеспечивают отображение энергопотребления по каждому виду энергии нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт-ч (квар»ч), два младших указывают десятые и сотые доли кВт-ч (квар»ч), соответственно.
5 Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода - изготовителя и организации, осуществляющей поверку счетчика.
После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.
Схема пломбирования счетчиков приведена на рисунке 3.
6 Внешний вид и схема пломбирования

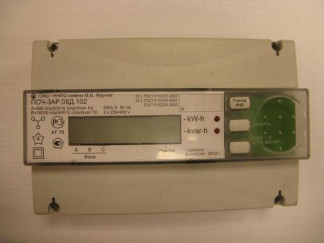

Внешний вид счетчика ПСЧ-3АР.08Д с ЖКИ и закрытой крышкой клеммной колодки приведён на рисунке 1.
Внешний вид счетчика ПСЧ-3АР.08Д с УО и закрытой крышкой клеммной колодки приведён на рисунке 2.
Пломба с оттиском поверительного клейма
Рисунок 3 - Схема пломбирования счётчика
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметров | Значение |
| Класс точности: - при измерении активной энергии; - при измерении реактивной энергии | 1 по ГОСТ Р 52322-2005 0,5S по ГОСТ Р 52323-2005 1 или 2 по ГОСТ Р 52425-2005 |
| Номинальное напряжение, В | 3x230/400 В или 3x57,7/100 В (см. таблицу 1) |
| Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Ином |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15 Ином |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Ином |
| Базовый/максимальный ток для счетчиков непосредственного включения, А Номинальный/максимальный ток для счетчиков трансформаторного включения, А | 5/60 5/10 |
| Наименование параметров | Значение |
| Номинальная частота, Гц | 50 |
| Стартовый ток при измерении активной/реактивной энергии, А, не более, для счетчиков с: - 1б (1макс) = 5 (60) А, класс точности 1 - 1б (1макс) = 5 (60) А, класс точности 1/2 - 1ном (1макс) = 5 (10) А, класс точности 0,5S - 1ном (1макс) = 5 (10) А, класс точности 0,5S/1 | 0,02 0,02/0,025 0,005 0,005/0,01 |
| Постоянная счетчиков в основном режиме (А), в режиме поверки (В), имп/(кВт-ч), имп/(кварч): для счетчиков с ЖКИ при 1б(1макс) = 5(60) А для счетчиков с ЖКИ при 1ном(1макс) = 5(10) А для счетчиков с УО при 1б(1макс) = 5(60) А для счетчиков с УО при 1ном(1макс) = 5(10) А | А=500, В=16000 А=5000, В=160000 А=16000 А=160000 |
| Потребляемая мощность, В-А (Вт), не более: - по цепи напряжения - по цепи тока | 7,5 (1,7) 0,1 |
| Помехоустойчивость: - к электростатическим разрядам - к наносекундным импульсным помехам - к микросекундным импульсным помехам большой энергии; - к радиочастотному электромагнитному полю; - к колебательным затухающим помехам; - к кондуктивным помехам | ГОСТ Р 52320-2005 ГОСТ Р 51317.4.2-99 ГОСТ Р 51317.4.4-2007 ГОСТ Р 51317.4.5-99 ГОСТ Р 51317.4.3-2006 ГОСТ Р 51317.4.12-99 ГОСТ Р 51317.4.6-99 |
| Установленный диапазон рабочих температур, °С | от минус 40 до плюс 60 |
| Количество тарифов | 1 |
| Средняя наработка счетчика на отказ, ч, не менее | 220000 |
| Средний срок службы счетчика, лет, не менее | 30 |
| Масса, кг, не более | 1,1 |
| Г абаритные размеры, мм, не более | 171x110x67 |
Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
| Наименование и условное обозначение | Обозначение документа | Кол., шт. | Примечание |
| Счетчик электрической энергии трехфазный статический | 1 | вариант условного обозначения в соответствии с таблицей 1 | |
| Руководство по эксплуатации | ИЛГШ.411152.176 РЭ | 1 | |
| Формуляр | ИЛГШ.411152.176 ФО | 1 | |
| Методика поверки* | ИЛГШ.411152.176 РЭ1 | 1 | |
| Ящик | ИЛГШ.321324.025-15 | 1 | для транспортирования 18 штук счетчиков |
| Коробка | ИЛГШ.323229.056 | 1 | |
| Коробка | ИЛГШ.735391.025 | 1 | индивидуальная потребительская тара |
| Пакет полиэтиленовый 350х400х0,1 | ГОСТ 12302 | 1 | |
| * Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков. | |||
Примечание - Комплект ремонтной документации разрабатывается и поставляется
по отдельному заказу организациям, проводящим послегарантийный ремонт.
осуществляется по документу «Счетчик электрической энергии трёхфазный статический ПСЧ-3 АР.08Д. Руководство по эксплуатации. Приложение В. Методика поверки» ИЛГШ.411152.176 РЭ1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 09 апреля 2012 г.
Перечень эталонов, применяемых при поверке:
Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:
- номинальное напряжение 230 В;
- диапазон токов (0,01 - 100) А;
- погрешность измерения активной энергии ± 0,15 %;
- погрешность измерения тока и напряжения ± 0,3 %.
Сведения о методах измерений приведены в документе «Счетчик электрической энергии трехфазный статический ПСЧ-3 АР.08Д. Руководство по эксплуатации. ИЛГШ.411152.176 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трёхфазным статическим ПСЧ-3АР.08Д
ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ Р 52322-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и
2.
ГОСТ Р 52323-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и
0,5S
лист № 7 всего листов 7
ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии ИЛГШ.411152.176ТУ. Счетчики электрической энергии трёхфазные статические ПСЧ-3АР.08Д. Технические условия.
- осуществление торговли и товарообменных операций.
