Государственный реестр средств измерений

Счетчики электрической энергии статические СЭО-1.20Д, 50054-12

50054-12
Счетчики электрической энергии статические СЭО-1.20Д предназначены для учета активной энергии в прямом направлении в однофазных сетях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 50054-12
Наименование СИ Счетчики электрической энергии статические
Обозначение типа СИ СЭО-1.20Д
Изготовитель АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород; ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород (срок свидетельства: 01.06.2017 г.)
Год регистрации 2012
Срок свидетельства 10.05.2022
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии статические СЭО-1.20Д предназначены для учета активной энергии в прямом направлении в однофазных сетях переменного тока частотой 50 Гц.

Описание

1    Принцип действия

Счетчики СЭО-1.20Д выполнены на основе специализированной микросхемы, которая выполняет функции вычисления измеренной энергии и формирования импульсов телеметрии.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к телеметрическим цепям системы энергоучета.

Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (далее на DIN-рейке).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2    Варианты исполнения

Счетчики СЭО-1.20Д имеют две модификации, отличающиеся максимальным током.

Обозначение счетчиков при заказе и в конструкторской документации другой продукции состоит из наименования счетчика «Счетчик электрической энергии статический», условного обозначения счетчика, класса точности, номинального напряжения, базового (максимального) тока и номера ТУ счетчиков СЭО-1.20Д - ИЛГШ.411152.173 ТУ.

3    Испытательные выходы

В счетчиках функционирует один изолированный импульсный выход.

4    Устройство индикации

В качестве счетного механизма счетчики имеют электромеханическое устройство от-счетное (УО). Информация на УО отображается в виде шестиразрядных чисел, пять старших разрядов дают показания в кВт-ч, а шестой разряд, отделенный запятой, указывает десятые доли кВт-ч.

Счетчики имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления.

5    Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчиках предусмотрена установка пломб ОТК завода-изготовителя и организации осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

6 Внешний вид и схема пломбирования

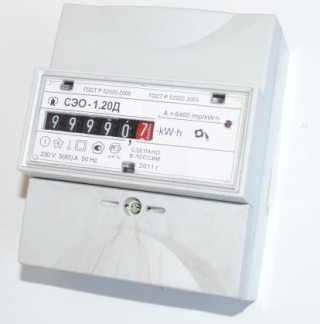

Внешний вид счетчиков СЭО-1.20Д с закрытой клеммной крышкой и схема опломбирования приведены на рисунках 1, 2.

Рисунок 2 - Схема опломбирования счетчиков Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Наименование параметров

Значение

Класс точности

1 по ГОСТ Р 52322-2005

Номинальное напряжение, В

230 В

У становленный рабочий диапазон напряжения, В

от 198 до 253

Расширенный рабочий диапазон напряжения, В

от 160 до 265

Предельный рабочий диапазон напряжения, В

от 0 до 265

Базовый/максимальный ток, А

5/80 или 5/100

Номинальная частота, Гц

50

Стартовый ток, А, не более:

0,02

Постоянная счетчика

6400

Наименование параметров

Значение

Потребляемая мощность, В-А (Вт), не более:

-    по цепи напряжения

-    по цепи тока

5 (1) 0,1

Помехоустойчивость:

-    к электростатическим разрядам

-    к наносекундным импульсным помехам

-    к микросекундным импульсным помехам большой энергии;

-    к радиочастотному электромагнитному полю;

-    к кондуктивным помехам

ГОСТ Р 52320-2005 ГОСТ Р 51317.4.2-99 ГОСТ Р 51317.4.4-2007 ГОСТ Р 51317.4.5-99 ГОСТ Р 51317.4.3-2006 ГОСТ Р 51317.4.6-99

Установленный диапазон рабочих температур, °С

от минус 40 до плюс 60

Количество тарифов

1

Средняя наработка счетчика на отказ, ч, не менее

220000

Средний срок службы счетчика, лет, не менее

30

Масса, кг, не более

0,35

Г абаритные размеры, мм, не более

110x90x64

Знак утверждения типа

Знак утверждения типа наносится на панель счетчика методом офсетной печати.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице 3

Таблица 3

Наименование и условное обозначение

Обозначение

документа

Кол.,

шт.

Примечание

1 Счетчик электрической энергии статический СЭО-1.20Д

1

Вариант условного обозначения модификации в соответствии с таблицей 1

2 Паспорт или Этикетка

ИЛГШ.411152.173ПС

ИЛГШ.411152.173ЭТ

1

По согласованию с потребителем

3 Ящик

ИЛГШ.321324.025-08

1

Для транспортирования 18 штук счетчиков

4 Коробка

ИЛГШ.323229.009

1

5 Коробка

ИЛГШ.321324.029

1

Индивидуальная потребительская тара

6 Пакет полиэтиленовый 300x200x0,05

ГОСТ 12302

1

Примечание - Комплект ремонтной документации разрабатывается и поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.

Поверка

осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

-    номинальные напряжения 230 В;

-    диапазон токов от 0,01 до 100 А;

-    погрешность измерения активной энергии ± 0,15 %.

Нормативные документы, устанавливающие требования к счетчикам электрической энергии статическим СЭО-1.20Д

1    ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

2    ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

3    ИЛГШ.411152.173 ТУ Счетчики электрической энергии статические СЭО-1.20Д Технические условия.
