Системы измерений длительности соединений SI3000 IMS, 50055-12

Назначение

Системы измерений длительности соединений СИДС SI3000 IMS, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

Настоящее описание типа СИ распространяется на систему измерений длительности соединений СИДС SI3000 IMS, далее СИДС.

СИДС входит в состав программно-аппаратных комплексов оборудования производства фирмы «Iskratel, Telekomunikacijski sistemi d.o.o., Kranj», Словения, систем: СИДС SI3000 IMS, версия ПО 4.C, реализующей функции:

■    комбинированной АМТС/АТС;

■    городской АТС;

■    сельской АТС;

■    учрежденческо-производственной УПАТС.

Область применения - электросвязь.

СИДС SI3000 IMS представляет собой функциональную систему измерения длительности телефонных соединений абонентов оборудования систем: АТС типа SI3000 IMS.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

Основные функции СИДС:

■    измерение и учет длительности соединений;

■    сбор подробной учетной информации;

■    статистическая обработка данных о состоявшихся разговорах;

■    сортировка первичной учетной информации;

■    архивация учетных данных;

■    передача учетной информации на внешний носитель (диски), а также в автоматизированные системы расчетов с абонентами (АСР).

Учетная информация содержит сведения:

■    об источнике и о приемнике вызова;

■    дата и время начала разговора, окончания разговора;

■    продолжительность разговора.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив и размещается в шкафу. Корпус обоих типов платформ имеет механическую защиту, которая исключает возможность внешнего преднамеренного или непреднамеренного вмешательства. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

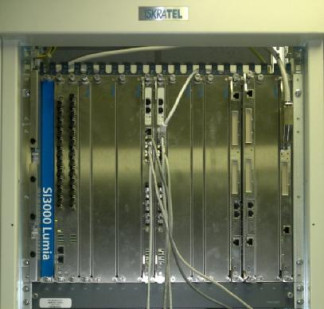

СИДС является виртуальной распределенной системой названного комплекса оборудования (см. рис. 1).

На рис. 2 изображено место пломбирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии SI3000 IMS, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИДС

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286-2010.

Программное обеспечение (ПО) оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Прикладное программное обеспечение (ПО) обеспечивает установление, контроль, регистрацию и тарификацию вызовов, управление услугами передачи данных, голосовыми и мультимедийными услугами, выполнение дополнительных услуг, маршрутизацию вызовов и совместную работу различных систем сигнализации.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию системы коммутации, в состав которой входит СИДС, типографским или иным способом.

Комплектность

■    СИДС SI3000 IMS

-1 комплект; -1 комплект; -1 экземпляр.

■    Эксплуатационная документация на оборудование

■    Методика поверки.

Поверка

Проводится в соответствии с документом МП 50055-12 “Система измерений длительности соединений СИДС SI3000 IMS. Методика поверки”, утвержденном ГЦИ СИ «Связь-Тест» ФГУП ЦНИИС в мае 2012 г.

Основные средства поверки: формирователь телефонных соединений «Призма», 4а2.770.061 ТУ, частотомер Ч3-63, ДЛИ 2.721.007 ТУ.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС SI3000 IMS

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

■    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

■    Техническая документация фирмы «Iskratel, Telekomunikacijski sistemi d.o.o.,

Kranj».

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
