| Номер в госреестре | 50056-12 |
| Наименование СИ | Анализаторы цифровых потоков |
| Обозначение типа СИ | CMA 3000 |
| Изготовитель | Компания "Anritsu A/S", Дания |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы цифровых потоков CMA 3000 (далее - анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой при тестировании на электрических и оптических интерфейсах цифровых трактов передачи информации плезиохронной (PDH) и синхронной (SDH) цифровой иерархии, сетей Ethernet.
Анализатор представляет собой портативный прибор с цветным сенсорным экраном.
Принцип действия анализатора основан на:
- генерации различных измерительных сигналов (электрических и оптических) с заданными параметрами, включая частоту, амплитуду (мощность) и структуру последовательностей цифровых сигналов;
- анализе измерительных или реальных электрических (аналоговых или цифровых) и оптических сигналов, поступающих на измерительные входы анализатора.
В зависимости от комплектации (аппаратные и программные опции) анализаторы обеспечивают:
- регистрацию и анализ ошибок в цифровых трактах в соответствии с рекомендацией Международного союза электросвязи G.821 и G.826 на электрических интерфейсах Е1 (скорость передачи 2,048 Мбит/с), Е3, Е4 и STM-1 (скорости передачи 34,368, 139264 и 155,520 Мбит/с соответственно) и на оптических интерфейсах STM-1, STM-4, STM-16 и STM-64 (скорости передачи от 155,520 до 10 Гбит/с);
- тестирование сетей передачи данных на основе технологии Ethernet на оптических интерфейсах 10GBASE, 100BASE и 1000BASE (для скоростей передачи 1 и 10 Гбит/с с помощью дополнительного модуля);
- тестирование каналов передачи данных (интерфейсы серии V до 10 Мбит/с);
- анализ протоколов сигнализации сетей связи.

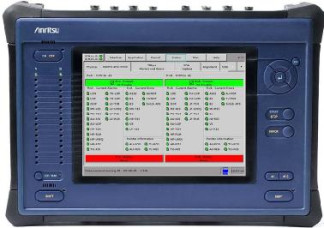

Общий вид анализатора и схема защиты от несанкционированного доступа с помощью однократно используемых для пломбирования этикеток изображены на рисунках 1 и 2 соответственно.
__ . ___ .
Место для наклеек (на базовом приборе и прикрепляемом модуле Ethernet)
Программное обеспечение (ПО) встроенное, версия 4.36, с управляющими функциями. Идентификационные данные ПО следующие:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CMA 3000 Instru. SW WLD | 08309176 | V4.36 | 8201B2A5 | CRC32 |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
| Характеристика | Значение | ||||
| Пределы допускаемой относительной погрешности тактовой частоты передаваемого сигнала | ±4,6-10-6 | ||||
| Электрические интерфейсы PDH, SDH | |||||
| Тип интерфейса | Е1 (BNO/BNC) | Е3 | Е4 | STM-1 | |
| Тактовая частота, МГц | 2,048 | 34,368 | 139,264 | 155,520 | |
| Амплитуда импульсов (для Е1) или размах (для Е3, Е4, STM-^), В | 3,0/2,37 | 1,0 | 1,0 | 1,0 | |
| Допустимое отклонение амплитуды импульсов, % | ±10 | ||||
| Сопротивление нагрузки на выходе, Ом Сопротивление входа, Ом Затухание несогласованности входа на полу-тактовой частоте, дБ, не менее | 120/75 120/75 18 | 75 75 18 | 75 75 15 | 75 75 15 | |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 40 | 12 | 12,7 | 12,7 | |
| Оптические интерфейсы (STM-1 - STM-64, Ethernet) | |||||
| Тип приемопередатчика | Мощность на выходе, дБм | Минимальная чувствительность входа, дБм | |||
| STM-1 SH 1310 нм (15 км) | минус 15 - минус 8 | -28 | |||
| STM-1/4 SH 1310 нм (15 км) | минус 15 - минус 8 | -28 | |||
| STM-1/4/16 SH 1310 нм (15 км) | минус 5 - 0 | -18 | |||
| STM-1 LH 1310 нм (40 км) | минус 5 - 0 | -34 | |||
| STM-1 LH 1550 нм (80 км) | минус 5 - 0 | -34 | |||
| STM-1/4 LH 1310 нм (40 км) | минус 3 - +2 | -28 | |||
| STM-1/4/ LH 1550 нм (80 км) | минус 3 - +2 | -28 | |||
| STM-1/4/16 LH 1310 нм (40 км) | минус 2 - +3 | -27 | |||
| STM-1/4/16 LH 1550 нм (80 км) | минус 2 - +3 | -28 | |||
| 10GBASE-SR 850 нм (0,3 км) | минус 6,5 - минус 1,5 | -11,1 | |||
| 10GBASE-LR 1310 нм (10 км) | минус 6 - минус 1 | -14 | |||
| 10GBASE^R 1550 нм (40 км) | минус 1 - +2 | -16 | |||
| 10GBASE^R 1550 нм (80 км) | 0 - 4 | -23 | |||
| 1000BASE^ 850 нм (0,5 км) | минус 9,5 - минус 3 | -17 | |||
| 1000BASE-LK 1310 нм (10 км) | минус 3 - минус 9 | -20 | |||
| 1000BASE-ZK 1550 нм (80 км) | 0 - 5 | -24 | |||
| 100BASE-FK 1310 нм (2 км) | минус 20 - минус 15 | -31 | |||
| 100BASE-LK 1310 нм (2 км) | минус 15 - минус 8 | -31 | |||
| Характеристика | Значение |
| Общие характеристики | |
| Рабочие условия применения: | |
| - температура окружающей среды, °C | от 0 до 40 |
| - относительная влажность воздуха, %, не бо | 85 |
| лее | |
| Условия хранения, °C | |
| - температура окружающей среды, °C | от минус 25 до 55 |
| - относительная влажность воздуха, %, не бо- | 93 |
| лее | |
| Питание: | |
| - от сети переменного тока напряжением, В, | 100 - 240 |
| частотой, Гц | 50-60 |
| Габариты (длинахширинахвысота), мм, не более | 230х330х75 |
| - базового прибора | 100х307х43 |
| - прикрепляемого к базовому прибору модуля | |
| высокоскоростного Ethernet | |
| Масса, кг, не более | |
| - базового прибора | 3,3 |
| - прикрепляемого к базовому прибору модуля | 1,1 |
| высокоскоростного Ethernet | |
По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур (от 0 до 40 °С).
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят:
- анализатор с выбранными аппаратными и программными опциями;
- адаптер питания от сети переменного тока;
- комплект принадлежностей, включающий измерительные шнуры;
- руководство по эксплуатации на русском языке;
- методика поверки.
осуществляется в соответствии с документом МП 50056-12 «Анализаторы цифровых потоков CMA 3000. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в апреле 2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510- f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108, 0-350 МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х <1 % и Y <1,5 %;
- измеритель средней мощности оптического излучения Алмаз-21: 800-1600 нм, диапазон от -60 до +3 дБм, пределы допускаемой относительной погрешности измерения ±0,5 дБ;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 - 60) дБ.
"Анализаторы цифровых потоков CMA 3000. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых потоков CMA 3000
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация изготовителя - компании "Anritsu A/S", Дания.
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
