Комплексы программно-технические мониторинга технологических параметров гидроэлектростанций ТУРБО, 50057-12

Назначение

Комплексы программно-технические мониторинга технологических параметров гидроэлектростанций "ТУРБО" предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, линейных перемещений, температуры и уровня.

Описание

Принцип действия измерительных каналов комплекса программно-технического мониторинга технологических параметров гидроэлектростанций "ТУРБО" (далее - комплекс) заключается в аналого-цифровом преобразовании входных аналоговых сигналов силы и напряжения постоянного тока унифицированных диапазонов, а также сигналов от термометров сопротивления. Полученные цифровые коды преобразуются затем в численные значения контролируемых параметров и отображаются на индикаторных панелях измерительных каналов (нижний уровень) с дублированием на мониторе ПЭВМ (верхний уровень).

Конструктивно комплекс состоит из трех блоков, выполняющих измерения сигналов силы и напряжения постоянного тока и температуры (блок 1), измерения линейных перемещений вала гидроагрегата (блок 2) и измерения уровня воды (блок 3). При этом в зависимости от заказа количество измерительных каналов в блоке 1 может быть до 248, в блоке 2 - до 8, в блоке 3 -до 16.

Измерительные каналы блока 1 построены на основе серийно выпускаемых измерителей-регуляторов универсальных восьмиканальных ТРМ 138, а блоков 2,3 - на платах-сборках. Каждый блок комплекса размещается в отдельном металлическом шкафу, габаритные размеры которого определяются количеством измерительных каналов.

Коммуникационная сеть связи с внешними системами - Ethernet. Питание комплекса осуществляется от сети переменного тока напряжением 220 В, 50 Гц.

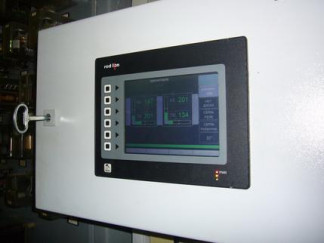

Внешний вид блоков 1,2 и 3 показан на рисунке 1.

Механические замки Блок 3    Блок 2    Блок 1

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1 Таблица 1

ПО "TURBO", предназначенное для представления информации о технологических параметрах гидроэлектростанций (температуры, уровня, линейных перемещений, силы и напряжения постоянного тока), а также для передачи этих данных внешним системам по интерфейсу Ethernet, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом программного обеспечения). Для программной защиты от несанкционированного доступа предусмотрены три уровня доступа (администратор, оператор, инженер), снабженных паролями. Механическая защита от несанкционированного доступа выполняется с помощью встроенных механических замков (на каждом блоке комплекса).

Уровень защиты - "С" по МИ 3286-2010

Технические характеристики

Диапазон измерений температуры, 0С......................................................от 0 до 150

Пределы допускаемой абсолютной погрешности измерений

температуры (сигналы от термометров сопротивления).............................см. таблицу 2

Диапазоны измерений напряжения постоянного тока, мВ............................от 0 до 1000

от минус 50 до 50

Пределы допускаемой приведенной погрешности измерений

напряжения постоянного тока, %..................................................................± 0,25*

Диапазоны измерений силы постоянного тока, мА.............................................от 0 до 5

от 0 до 20 от 4 до 20

Пределы допускаемой приведенной погрешности измерений

силы постоянного тока, %..........................................................................± 0,25*

Диапазон измерений линейных перемещений, мм ..........................................от 0 до 4

Пределы допускаемой приведенной погрешности измерений

линейных перемещений, %.......................................................................± 0,025*

Диапазон измерений уровня, м.................................................................от 0 до 40

Пределы допускаемой приведенной погрешности измерений уровня, %..............± 0,025*

Потребляемая мощность, В А, не более.........................................................700

Рабочие условия эксплуатации:

-    диапазон температуры окружающей среды, 0С................................от 1 до 35

-    относительная влажность при температуре 25 0С, %, не более..................80

-    диапазон атмосферного давления, кПа..........................................от 84 до 106,7

Средняя наработка на отказ, ч.................................................................10000

Средний срок службы, лет........................................................................10

Примечание: *- нормирующим значением при определении приведенной погрешности является верхнее значение диапазона входного сигнала.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации комплекса типографским способом.

Комплектность

Комплекс (спецификация определяется заказом).

Методика поверки МП2064-0061-2012.

Руководство по эксплуатации.

Руководство пользователя ПО.

Поверка

осуществляется по документу "Комплексы программно-технические мониторинга технологических параметров гидроэлектростанций "ТУРБО". Методика поверки" МП2064-0061-2012, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в апреле 2012 г. Перечень основных средств поверки:

-    калибратор универсальный Н4-7

воспроизведение напряжения постоянного тока, предел 0,2 В, ± (0,002 % Ux+ 0,0005 % ип);

предел 2,0 В, ± (0,002 % Ux+ 0,00025 % ип); воспроизведение силы постоянного тока, предел 20 мА, ± (0,004 % Ix+ 0,0004 % 1п);

-    магазин сопротивления Р4831, от 10-2 до106 Ом, кл. 0,02.

Сведения о методах измерений

Методы измерений приведены в документе "Комплексы программно-технические мониторинга технологических параметров гидроэлектростанций "ТУРБО". Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим мониторинга технологических параметров гидроэлектростанций "ТУРБО".

1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

2.    ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.

3.    ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

4.    ГОСТ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6... 50 м и длин волн в диапазоне 0,2.50 мкм.

5.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

6.    Технические условия 35519320.4252103.045 ТУ.

Рекомендации к применению

осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем).
