| Номер в госреестре | 50058-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-6 (10) |
| Изготовитель | Общество с ограниченной ответственностью "Рубин" (ООО "Рубин"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 15.05.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-6 (10) (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения НТМИ-6 (10) основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы являются электромагнитными трансформаторами напряжения с масляным видом изоляции, предназначенные для установки в электрических сетях трёхфазного переменного тока частотой 50 Гц и изолированной нейтралью с целью передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления (ГОСТ 1983-2001).
Трансформаторы состоят из одного трёхфазного трансформатора (ТИН), выполняющего разные функции. Основная вторичная обмотка предназначена для питания измерительных приборов. I
К вторичным обмоткам ТИН возможно подключение блоков МРЗ, МРЗА, ЦРЗА и релейной защиты, если при определённом классе точности суммарная нагрузка приборов учёта электрической энергии и защитной аппаратуры не превышает допустимую по этому классу в работающих режимах.
Трансформаторы могут быть выполнены многообмоточными для сочетания различных функций по питанию приборов, по функциям считывания информации и с дополнительной обмоткой—для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы устанавливаются в шкафах КРУ (Н) и закрытых РУ промышленных предприятий.
Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2 по ГОСТ 15150-69.
Трансформаторы предназначены для работы на высоте до 1000м над уровнем моря и температуре окружающей среды в пределах от -40 до 45 оС.
Трансформаторы напряжения НТМИ-6 (10 имеют условное обозначение:
| Н | Г М | И- 6(10) - Х УХЛ | 2 | |||||||||||
| L | категория размещения — 2 | |||||||||||||
| климатическое исполнение - умеренный холодный климат | ||||||||||||||
| Модификация (номер конструкторской разработки) | ||||||||||||||
| линейное напряжение первичной обмотки, кВ | ||||||||||||||
| предусмотрен контроль изоляции сети | ||||||||||||||
| вид изоляции- масло | ||||||||||||||
| число фаз - три | ||||||||||||||
| целевое назначение - измерение напряжения | ||||||||||||||

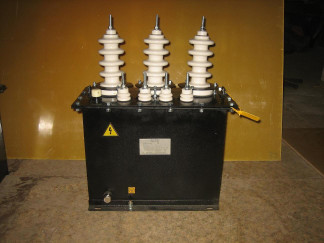

Общий вид трансформаторов1 представлен на рис. 1. Клеймение трансформатора после поверки осуществляется в виде наклейки на стенку корпуса.
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 - 4.
Таблица 1
| Наименование параметра | Значение |
| Номинальное первичное напряжение, кВ (варианты исполнения) 1) | 6 или 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 или 12 |
| Номинальная частота, Гц | 50 |
| Номинальное вторичное линейное напряжение, В | 100 |
| Количество вторичных обмоток: - для измерений - для защиты | 1 1 |
| Номинальная вторичная нагрузка вторичных обмоток с cos j = 0,8, ВА2) 3): - для измерений (в зависимости от класса трансформатора) - для защиты | 50; 100; 200; 300; 600 30 |
| Класс точности дополнительной обмотки для защиты | 3P |
| Удельная длина пути утечки, см/кВ, не менее: - для 6 кВ; - для 10 кВ | 7,2 12 |
| Г абаритные размеры, мм, не более | 555х470х215 |
| Масса трансформатора, кг, не более | 60 |
| Средняя наработка до отказа, ч | 35980 |
| Средний срок службы, лет | 25 |
| Примечание: 1) Номинальное первичное напряжение задаётся при производстве. 2) Соответствие классов точности мощностей нагрузок приведены в таблице 2. 3) Пределы допускаемых погрешностей по классам точности приведены в таблице 4. | |
Таблица 2. Классы точности.
| Класс точности обмотки для измерения | 0,1 | 0,2 | 0,5 | 1,0 | 3,0 | вне класса точности |
| Мощность основной вторичной обмотки, В • А | 50 | 100 | 200 | 300 | 600 | предельная мощность 900 ВА |
Таблица 3. Токи коротких замыканий вторичных обмоток.
| Обозначение выводов | Ток короткого замыкания, А |
| a—b, b—c, c—a | 75—120 |
| a—o, b—o, c—o | 15 |
| ак хк | 10 |
Таблица 4. Допускаемые погрешности.
| Класс точности | Предел допускаемой погрешности | |
| по напряжению, % | по углу, минут | |
| 0,1 | ±0,1 | ±5 |
| 0,2 | ±0,2 | ±10 |
| 0,5 | ±0,5 | ±20 |
| 1,0 | ±1,0 | ±40 |
| 3,0 | ±3,0 | не нормируется |
Знак утверждения типа наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и паспорта типографским способом.
1 Трансформатор напряжения
1 шт.; 1 экз.; 1 экз.
2 Руководство по эксплуатации
3 Паспорт
осуществляется по ГОСТ 8.216-88 «ГСИ Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл.т. 0,05.
- магазин нагрузок МР3025(57,7У-80,42УЛ) ТУ 4225-046-05766445-01;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока 0,5;до 3000А, ПГ измерения напряжения ±[0.1+0.01((ин/и)-1)]%, погрешность измерения тока ±[0.1+0.01(([н/[)-1)]%
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НТМИ-6 (10)
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-88 Трансформаторы напряжения. Методика поверки.
ТУ 3414 50-001 91941406-2011 Трансформаторы НТМИ 6(10) Технические условия
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1720 |
| Поверителей | 69 |
| Актуальность данных | 22.11.2024 |
