| Номер в госреестре | 50061-12 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | UV-2600, UV-2700 |
| Изготовитель | "Shimadzu Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Спектрофотометры моделей UV-2600, UV-2700 предназначены для измерения коэффициента пропускания и оптической плотности при анализе органических и неорганических веществ (газов, жидкостей, пленок).
Принцип действия спектрофотометра основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, и опорного (референсного) луча. Спектрофотометры работают в ультрафиолетовой, видимой и ближней инфракрасной областях спектра и позволяют определить содержания веществ на основе экспериментально устанавливаемых градуировочных зависимостей.

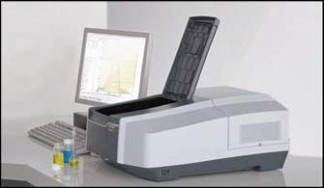

Спектрофотометры состоят из аналитического блока и персонального компьютера. Общий вид спектрофотометров приведен на рисунке 1.
Спектрофотометры имеют двухлучевую оптическую систему. В качестве источника излучения используется система, состоящая из галогеновой и дейтериевой ламп с механизмом их автоматической смены и позиционирования. В качестве детектирующих элементов используются фотоумножители. Спектрофотометр модели UV-2600 имеет один монохроматор, а модели UV-2700 имеет предварительный и основной монохроматоры.
Спектрофотометры оснащены работающим в среде Windows внешним программным обеспечением UVProbe версии 2.42. Программный продукт обеспечивает управление всеми режимами и функциями спектрофотометров и обработку измерительной информации.
Идентификационные данные программного обеспечения программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| UVProbe | UVPrbSetup.exe | Ver. 2.42 | 0410033d3e53e00dd779 6c3df3b7b587c039 | md5 |
Программное обеспечение не оказывает влияния на метрологические характеристики спектрофотометров моделей UV-2600 и UV-2700, т.к. предназначено для управления прибором и обработки информации, полученной об анализируемых объектах в лабораторных условиях, и не используется при выполнении спектрофотометрами анализа этих объектов.
Уровень защиты ПО от несанкционированного доступа - «А» согласно МИ 3286-2010.
Основные метрологические и технические характеристики спектрофотометров приведены в таблице 2.
Таблица 2.
| Наименование характеристики | Модель UV-2600 | Модель UV-2700 |
| Спектральный диапазон, нм | 220-1400 (с интегрирующей сферой) 185-900 (без интегрирующей сферы) | 185-900 |
| Ширина спектральной щели, нм, не более | 0,1;0,2;0,5; 1;2 и 5 | 0,1;0,2;0,5; 1;2 и 5 |
| Диапазон измерений спектральный коэффициентов направленного пропускания, % | от 0 до100 | |
| Пределы допускаемых значений абсолютной погрешности шкалы длин волн, нм | ± 1 | |
| Пределы допускаемой абсолютной погрешности при измерении коэффициента направленного пропускания, % | ± 1 | |
| Уровень рассеянного света (Х=340/370нм по NaNO2), %, не более | 0,005 0,00002 | |
| Масса аналитического блока, кг | 23 | |
| Г абаритные размеры аналитического блока, мм | 450х600х250 | |
| Напряжение питания частотой (50±1)Гц | 50 | |
| Потребляемая мощность, В-А не более | 170 | |
| Наработка на отказ, ч, не менее | 10000 | |
| Средний срок службы, лет | 10 | |
Условия эксплуатации:
Диапазон температур окружающей среды, °С 15-35
Диапазон относительной влажности воздуха, % 30-80
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной печати и на спектрофотометры в виде наклейки.
Спектрофотометр
Комплект эксплуатационной документации Методика поверки МП 203-0059-2012
осуществляется по документу МП 203-0059-2012 «Спектрофотометры моделей UV-2600, UV-2700. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» в марте 2012 г.
Средства поверки: комплект светофильтров КС-105.
Методики измерений изложены в руководстве по эксплуатации, а также, например, в следующих нормативных документах:
1. ГОСТ 28326.4-89 Аммиак жидкий технический. Спектрофотометрический метод определения массовой концентрации масла
2. ГОСТ Р 51482-99 Мясо и мясные продукты. Спектрофотометрический метод определения массовой доли общего фосфора
3. ГОСТ Р 52144-2003 Концентраты цинковые. Спектрофотометрический метод определения диоксида кремния
4. МВИ-13ПВ «ГСИ. Спектральные показатели ослабления конденсированных сред в диапазоне длин волн 0,2-50 мкм. Методика выполнения измерений спектрофотометрическим методом».
5. СТО ТГУ 050-2009 "Методика определения среднего размера наночастиц сульфида и селе-нида кадмия. Спектрофотометрический метод"
Нормативные и технические документы, устанавливающие требования к спектрофотометрам моделей UV-2600, UV-2700
Техническая документация «SHIMADZU CORPORATION», Япония
ГОСТ 8.557-07 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2.50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2.20,0 мкм»
охрана окружающей среды; выполнение работ по оценке соответствия промышленной продукции (пищевых продуктов, продуктов химической промышленности и т.д.) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 201 |
| Поверителей | 31 |
| Актуальность данных | 18.09.2024 |
