| Номер в госреестре | 50070-12 |
| Наименование СИ | Установки поверочные средств измерений напряженности электростатического поля |
| Обозначение типа СИ | П1-23 |
| Изготовитель | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки поверочные средств измерений напряженности электростатического поля П1-23 (далее - установка) предназначены для воспроизведения однородного электростатического поля в диапазоне напряженностей от 0,3 до 200 кВ/м при поверке и калибровке рабочих средств измерений.
Принцип действия установки основан на создании однородного электростатического поля в пространстве между параллельными пластинами плоского конденсатора (далее - КП), к которым приложено постоянное напряжение. Вектор напряженности воспроизводимого электростатического поля нормален к плоскостям пластин КП.
Установка состоит из экранированного трехсекционного КП, встроенного регулируемого высоковольтного источника постоянных напряжений и отсчетно-управляющего устройства (далее - ОУУ). Также установка комплектуется внешним компаратором электростатического поля ЭСПИ-301А.
Конструктивно установка выполнена в виде цельнометаллической стойки настольного исполнения, в верхней части которой расположена встроенная экранирующая камера, а в нижней части - встроенный регулируемый высоковольтный источник постоянных напряжений.
КП, являющийся полеобразующим элементом установки, расположен в камере и состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Три рабочие зоны расположены между пластинами и стенками камеры. Передняя панель камеры выполнена открывающейся и снабжена блокировками, исключающими возможность поражения электрическим током обслуживающего персонала, а также встроенными фиксатором и съемными приспособлениями для фиксации антенн поверяемых средств измерений.
Подаваемые на КП симметричные высокие напряжения измеряют встроенными киловольтметрами. Воспроизводимое установкой значение напряженности электростатического поля, определяемое по измеренному значению напряжения и известному расстоянию между секциями КП, отображается на индикаторе ОУУ.

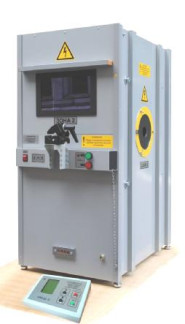

Внешний вид установки представлен на рисунке 1, схема пломбирования установки от несанкционированного доступа представлена на рисунке 2.
Ф Ф
--+Ф-Ф Ф
ш
1 - места пломбирования камеры 2 - место пломбирования корпуса ОУУ (вид снизу) Рисунок 2 - Схема пломбирования установки от несанкционированного доступа
| Диапазон воспроизводимых значений напряженности симметричного электростатического поля, кВ/м | от 0,3 до 200 |
| Пределы допускаемой относительной погрешности воспроизведения напряженности поля, % | ±5 |
| Г абаритные размеры установки, мм, не более | 550x850x1100 |
| Масса установки не более, кг, не более | 40 |
| Потребляемая установкой мощность не более, В • А | 400 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при 25 °С, %, не более атмосферное давление, кПа напряжение питающей сети, В частота питающей сети, Гц | от 10 до 35 80 от 84 до 106,7 220±4,4 50±0,5 |
Знак утверждения типа наносится на планку фирменную, установленную на стойке, лицевую панель ОУУ методом тампопечати и на титульный лист документа «Установка поверочная средств измерений напряженности электростатического поля П1-23. Паспорт» ЦКЛМ. 411723.003 ПС» типографским способом.
| Наименование | Обозначение | Количество |
| Стойка | ЦКЛМ.411512.003 | 1 |
| Отсчетное управляющее устройство (ОУУ) | ЦКЛМ.411251.007 | 1 |
| Компаратор ЭСПИ-301А | ЭЛИП.411153.001 | 1 |
| Фиксатор антенн | - | 1 |
| Съемное приспособление для поверки ИЭСП-01А | ЦКЛМ.418129.01 | 1 |
| Съемное приспособление для поверки ЭСПИ-301Б | ЦКЛМ.418129.02 | 1 |
| Паспорт | ЦКЛМ. 411723.003.ПС | 1 |
| Методика поверки | ЦКЛМ.411723.003.МП | 1 |
Осуществляется в соответствии с документом «Установка поверочная средств измерения напряжённости электростатического поля П1-23.Методика поверки» ЦКЛМ.411723.003 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 9 апреля 2012 года.
Основные средства поверки: рабочий эталон единицы напряженности электростатического поля РЭНЭП-00 (диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м, погрешность ± 3 %).
«Установка поверочная средств измерений напряжённости электростатического поля П1-23. Паспорт» ЦКЛМ.411723.003 ПС. Раздел 9 «Порядок работы».
Нормативные документы, устанавливающие требования к
установкам поверочным средств измерений напряженности электростатического поля П1-23
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
2 ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
Применяется в качестве рабочего эталона напряженности электростатического поля для поверки и калибровки рабочих средств измерений напряженности электростатического поля.
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
