Анализаторы рентгенофлуоресцентные X-MET 7000, X-MET 7500, 50072-12

Назначение

Анализаторы рентгенофлуоресцентные портативные X-MET 7000; X-MET 7500 (далее - анализатор) предназначены для измерения массовой доли химических элементов в металлах и сплавах.

Описание

Анализатор представляет собой рентгенофлуоресцентный спектрометр, принцип действия которого основан на измерении спектра вторичного рентгеновского излучения.

Первичное рентгеновское излучение, создаваемое рентгеновской трубкой взаимодействует с элементами анализируемой пробы и вызывает вторичное излучение, спектр которого зависит от элементного состава пробы.

Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от массовой доли элементов в пробе.

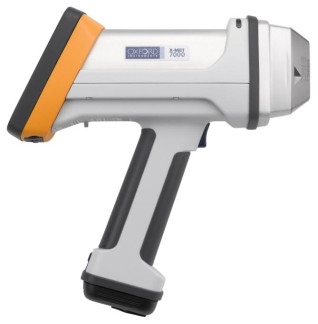

Конструктивно анализатор состоит из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пыле- и влагозащищенном корпусе из ударопрочного пластика.

В качестве источника рентгеновского излучения используется маломощная, рентгеновская трубка. Для регистрации излучения служит твердотельный высокочувствительный детектор высокого разрешения.

В модели X-MET 7500 детектор SDD - кремниевый дрейфовый детектор (Silicon Drift Detector). Энергетическое разрешение (120-130) эВ на линии 5,9 кэВ.

В модели X-MET 7000 детектор SiPiN - кремниевый диод (Positive-in-Negative). Энергетическое разрешение (200-220) эВ на линии 5,0 кэВ.

Оба детектора работают при низкой температуре (-30...-50)°С и должны охлаждаться. Для охлаждения применяется элемент Пельтье.

Основное отличие детектора SDD - лучшее разрешение и высокая чувствительность к низкоэнергетическому излучению, что позволяет анализировать легкие элементы (Mg, Al, Si, P, S).

Анализатор оснащен встроенным компьютером с сенсорным дисплеем и возможностью подсоединения внешнего компьютера.

Управляющая электроника обеспечивает полностью автоматическую калибровку детектора перед измерением и процесс измерения (получение и обработка результатов измерения).

Результаты измерений, включая снятые спектры, и результаты градуировок заносятся в память анализатора. Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.

Программное обеспечение

Программное обеспечение идентифицируется при включении анализатора путем вывода на экран наименования ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Пломбировка приборов конструкцией анализаторов не предусмотрена.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.

Комплектность

Поверка

осуществляется по методике поверки МП 50072-12 (Приложение к руководству по эксплуатации “Методика поверки”), утвержденной ГЦИ СИ ФБУ "Ростест-Москва" 09.02. 2012 г.

Средства поверки: Стандартные образцы состава стали ( ГСО 4506 - 92 П ...4510- 92 П )

Сведения о методах измерений

содержатся в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным портативным X-MET 7000; X-MET7500

1.    МИ 2639-01 "ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах"

2.    Техническая документация фирмы «Oxford Instruments Analytical Oy».

Рекомендации к применению

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области обороны и безопасности государства;

-    при осуществлении геодезической и картографической деятельности;

-    при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
