Комплексы измерительно-вычислительные и управляющие Maestro Universal, 50080-12

Назначение

Комплексы измерительно-вычислительные и управляющие Maestro Universal (далее

- комплексы) предназначены для измерений аналоговых выходных сигналов от контрольноизмерительных приборов в виде силы постоянного тока, сопротивления, в том числе выходных сигналов от термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измерений параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых сигналов силы постоянного тока и дискретных сигналов.

Описание

Комплексы используются в качестве вторичной части измерительных и управляющих систем, применяемых для контроля, регулирования и управления компрессорами, турбинами и другими турбоагрегатами.

Комплексы могут применяться в нефтяной и газовой, металлургической, химической, нефтеперерабатывающей, нефтехимической и других отраслях промышленности.

Комплексы представляют собой программно-управляемые измерительные устройства, воспринимающие аналоговые выходные сигналы датчиков, которые поступают на вход аналого-цифровых преобразователей (АЦП) входящих в состав программируемых контроллеров (основные компоненты комплексов). Программное обеспечение комплекса предусматривает математическую обработку цифровой измерительной информации, поступающей от АЦП, с целью управления работой компрессорных установок, и их противопомпажного регулирования, распределения нагрузки между параллельно работающими турбоагрегатами, подавления помех и т.д. Цифровые сигналы процессора поступают на цифро-аналоговые преобразователи, в которые вырабатываются аналоговые управляющие сигналы для исполнительных механизмов.

Компоненты комплекса смонтированы в водо - пылезащищенном шкафу по степени защиты IP от 44 до 66 в зависимости от условий эксплуатации. В шкафу может быть установлен один или более модулей входов/выходов.

Для обеспечения повышенных требований к контрольно-измерительным приборам могут быть установлены два дополнительных модуля входов/выходов.

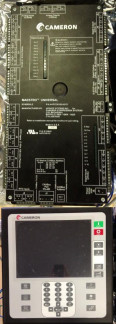

Комплекс состоит из модуля управления и модуля входов/выходов.

Модуль управления комплексом смонтирован на двери электрического шкафа. Модуль управления включает в себя 10-дюймовый цветной графический дисплей со встроенной мембранной клавиатурой, которая состоит из рабочих клавиш меню, точек уставки, навигации, подтверждения сброса. Графический дисплей комплекса имеет несколько экранов для наблюдения за работой компрессора и изменения его режимов. На дисплей выводится информация о состоянии, работе, параметрах защиты, истории работы, информация о срабатывании защит устройств компрессорной установки.

В программное обеспечение комплекса входит операционная система реального времени, обеспечивающая функции связи по протоколам Modbus (RS-485), Profibus, CANbus, USB интерфейс, Ithernet интерфейс, дистанционный мониторинг со встроенным вебсервером, и предназначенная для обработки входных и выходных сигналов, самодиагностики, резервирования и др.

Программное обеспечение

Программное обеспечение (ПО) имеет разделение программной части на метрологически значимую и метрологически незначимую.

Метрологически незначимая часть состоит из программно-математических средств автоматизированного рабочего места (АРМ), коммуникационного сервера, а также ПО метрологически незначимых модулей комплекса.

Метрологически значимая часть отвечает за обработку результатов измерений сигналов, хранение результатов измерений, а также прием-передачу данных по цифровому интерфейсу.

Все метрологически значимые вычисления выполняются ПО комплексов, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.

ПО модулей комплексов хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате.

Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в ПТК, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа. Место для нанесения мастичного оттиска клейма - нижний винт задней панели водо - пылезащищенного шкафа комплекса.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Технические характеристики

Основные метрологические характеристики приведены в таблице 2.

Таблица 2

Рабочие условия применения:

-    температура окружающего воздуха от 0 до + 50 °С

-    относительная влажность до 92,5 % без конденсата.

-    напряжение питания: от источника переменного напряжения от 90 до 260 В частотой от 50 до 60 Гц.

Потребляемая мощность 150 Вт.

Температура окружающего воздуха при хранении и транспортировании от минус 23 до + 60 °С.

Габаритные размеры, мм - 812,8х603,25х254.

Масса, кг не более - 25.

Средний срок службы - 12 лет.

Знак утверждения типа

Знак утверждения типа наносится типографским методом на титульный лист руководства по эксплуатации.

Комплектность

В состав комплекса входят:

Комплекс измерительно-вычислительный и управляющий Maestro Universal. Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется в соответствии с документом МП 50080-12"Комплексы измерительновычислительные и управляющие Maestro Universal. Методика поверки", утвержденным ГЦИ СИ ФГУП «ВНИИМС» 20.03.2012.

Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (в режиме измерений напряжения постоянного тока Ди= ±(0,004%и+0,0015%им); в режиме измерений силы постоянного тока Д1= ±(0,01%1+0,0015%1м)), образцовая мера электрического сопротивления однозначная Р 3030 (Яном=100 Ом, кл.т. 0,002); мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5• 10-6).

Сведения о методах измерений

Метод измерений приведён в документе «Комплексы измерительновычислительные и управляющие Maestro Universal. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим Maestro Universal

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 8.596-2002    «ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения»

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
