Динамометры электронные АЦД/2, 50083-12

Назначение

Динамометры электронные АЦД/2 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента, с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

-    установление нулевых показаний;

-    обнуление значения ранее приложенного усилия с сохранением значения этого усилия в памяти.

-    подключение аналогового выхода (0-10 В или 4-24 мА);

-    подключение встроенного релейного модуля.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение АЦД/2М-Х/ТИ-К,

где: М - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);

Х - наибольший предел измерений (НИИ), кН;

К - класс точности (00; 0,5; 1; 2).

Т - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7 приведен на

рисунке 2).

всего листов 6

Т

Рисунок 3. Схема пломбировки от несанкционированного доступа и обозначение места

для нанесения оттиска клейма.

ООО «НПО «МЭД». Санкт-Петербург. ДИНАМОМЕТР ЭЛЕКТРОННЫЙ АЦД/2У -100/4И-00 № 1019 2011

НПИ=100,0 кН; НмПИ=8,0 кН; d=0,002 кН.

г.в.

Маркировка динамометра на электронном блоке

Динамометр электронный АЦД/2У-100/4И-00 № 1019 2011 г.в.

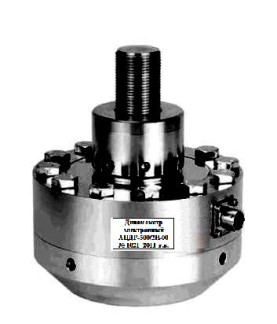

Маркировка динамометра на упругом элементе Рисунок 4. Маркировка динамометра электронного АЦД/2

Маркировка динамометра выполнена в виде:

а)    несмываемой наклейки, закрепленной на электронном блоке, на которой нанесено:

-    обозначение динамометра;

-    наименование предприятия-изготовителя;

-    серийный номер динамометра;

-    значение наибольшего предела измерения (НПИ);

-    значение наименьшего предела измерения (НмПИ);

-дискретность отсчетного устройства (d);

-    год выпуска динамометра;

-    знак утверждения типа.

б)    несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

-    обозначение динамометра;

-    серийный номер динамометра;

-    год выпуска динамометра.

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению и предоставлению измерительной информации. Корпус электронного блока защищен пломбой (Рисунок 3).

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификация программы: номер версии программного обеспечения отображается на дисплее электронного блока при включении динамометра.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний bградуировочной характеристикой fc, дрейфом нуля f0, гистерезисом v и ползучестью с приведены в таблице 2. Пределы допускаемой относительной погрешности динамометра:

АЦД/2М-Х/ТИ-00...............................................................................± 0,06

АЦД/2М-Х/ТИ-0,5..............................................................................± 0,12

АЦД/2М-Х/ТИ-1.................................................................................± 0,24

АЦД/2М-Х/ТИ-2.................................................................................± 0,45

Таблица 2

Максимальные габаритные размеры и масса упругого элемента с силоводящими элементами в зависимости от наибольшего предела измерений приведены в таблице 3.

Таблица 3

Габаритные размеры электронного блока, мм (длина, ширина, высота)................250,220,120

Масса электронного блока, кг.................................................................................5

Питание динамометров осуществляется:

-    от сети переменного тока:

-    напряжение, В................................................................................от 187 до 242

-    частота, Гц ........................................................................................от 49 до 51

-    потребляемая мощность, Вт, не более....................................................................20

Условия эксплуатации:

-    область нормальных значений температуры окружающего воздуха, °С......от + 15 до + 25

-    область нормальных значений относительной влажности, %.........................от 45 до 80

Средний срок службы динамометров, лет,.......................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на электронном блоке, фотохимическим способом.

Комплектность

1.    Динамометр электронный АЦД/2 - 1 шт.

2.    Руководство по эксплуатации МЭД1.736.001 РЭ-1 экз.

3.    Методика поверки МП 2301-225-2011- 1 экз.

Поверка

осуществляется по методике поверки МП 2301-225-2011 «Динамометры электронные АЦД/2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 04.04.2011 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.6632009.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Динамометры электронные АЦД/2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к динамометрам электронным АЦД/2

1. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

2.    ISO 376: 2011 «Металлические материалы - Калибровка эталонных силоизмерительных динамометров, применяемых для поверки испытательных машин одноосного нагружения».

3.    ТУ 4273-024- 67392736-2011 «Динамометры электронные АЦД/2. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
