| Номер в госреестре | 50085-12 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | Seros 3000 BT |
| Изготовитель | "Werther International S.p.A.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства для измерений углов установки колес автомобилей Seros 3000 BT предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Действие устройств для измерений углов установки колес автомобилей Seros 3000 BT основано на измерении угловых параметров, определяющих положение колес автомобиля, с помощью электронных и оптоэлектронных датчиков, обладающих необходимой стабильностью в заданном диапазоне измеряемых параметров.
Измерительная система устройств для измерений углов установки колес автомобилей Seros 3000 BT содержит систему электронных и оптоэлектронных датчиков, микропроцессорную систему предварительной обработки результатов измерений, полученных с датчиков. Данные с системы предварительной обработки поступают на вход персонального компьютера, для окончательной обработки и отображения измерительной информации.
Управление процессом измерений осуществляться с персонального компьютера с помощью специального управляющего программного обеспечения (ПО). Некоторые команды могут быть введены непосредственно с измерительных блоков устройства. В память персонального компьютера загружается обновляемая база данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.
Устройства для измерений углов установки колес автомобилей Seros 3000 BT обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
Конструктивно, устройства для измерений углов установки колес автомобилей Seros 3000 BT состоит из приборной стойки и четырех измерительных блоков - двух передних и двух задних.
Устройства для измерений углов установки колес автомобилей Seros 3000 BT выпускаются в следующих модификациях: Seros 3000 BT, Seros 3000 BT 3P, Seros 3000 BT Truck, Seros 3000 BT Truck 4.
Измерительные блоки для передних и задних колес модификаций Seros 3000 BT, Seros 3000 BT 3P содержат по восемь, а модификации Seros 3000 BT Truck, Seros 3000 BT Truck 4 - по четыре измерительных датчика CCD (Charge - Coupled Device - прибор с зарядовой связью - ПЗС) для измерений углов в горизонтальной плоскости (датчики углов схождения колес).
Все измерительные блоки для модификаций Seros 3000 BT, Seros 3000 BT 3P, Seros 3000 BT Truck 4 содержат по четыре датчика для измерений вертикальных углов. Два датчика наклона в поперечном направлении (датчики для измерений углов развала и углов поперечного наклона оси поворота управляемых колес) и два других датчика наклона в продольном направлении (датчики для измерений углов продольного наклона оси поворота управляемых колес).
Все измерительные блоки для модификаций Seros 3000 BT Truck содержат по два датчика для измерений вертикальных углов. Один датчик наклона в поперечном направле-
Лист № 2 Всего листов 4
нии (датчик для измерений углов развала и углов поперечного наклона оси поворота управляемых колес) и второй датчик наклона в продольном направлении (датчик для измерений углов продольного наклона оси поворота управляемых колес)
Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода, жидкокристаллический монитор, принтер и зарядное устройства для подзарядки систем питания измерительных блоков.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, одного из винтов внутри каждой измерительногоблока, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

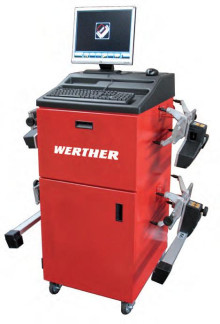

Общий вид устройств для измерений углов установки колес автомобилей Seros 3000 BT.
| Наименование характеристики | Диапазон измерений, О | Пределы абсолютной погрешности измерений, ...' |
| Углы развала колес | ±4 | ±3 |
| Углы суммарного схождения колес | ±8 | ±6 |
| Углы индивидуального схождение колес | ±4 | ±3 |
| Углы продольного наклона оси поворота управляемых колес | ±18 | ±9 |
| Углы поперечного наклона оси поворота управляемых колес | ±18 | ±9 |
| Максимальное расстояние между осями автомобиля, мм | 5280 | |
| Г абаритные размеры измерительного блока (Д х Ш х В), не более, мм | 650 x 250 x 280 | |
| Масса измерительного блока, не более, кг | 4 | |
| Диапазон рабочих температур, °С | 0 - +40 | |
| Требования по электропитанию | ||
| Требования по электропитанию: трехпроводная однофазная сеть переменного тока - напряжением, В - частотой, Гц | 230+10% 230-15% 50±1 | |
| Мощность, потребляемая от сети, не более, Вт | 300 | |
Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей Seros 3000 BT и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Wheelaligner | Conv | 4.0.1 | 5CAAA1A9 | CRC32 |
Встроенная в ПО процедура калибровки измерительной системы, и дополнительно приобретаемое калибровочное приспособление позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы устройств.
Программное обеспечение зарегистрировано как товарная марка «Werther International S.p.A.» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
наносится на консоль устройств для измерений углов установки колес автомобилей Seros 3000 BT методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- устройство для измерений углов установки колес автомобилей Seros 3000 BT в комплекте;
- консоль компьютерная;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
По отдельному заказу поставляется калибровочное приспособление.
осуществляется в соответствии с МП АПМ 09-12 «Устройства для измерений углов установки колес автомобилей Seros 3000 BT. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;
Методика измерений приведена в разделе документе: «Устройства для измерений углов установки колес автомобилей Seros 3000 BT. Руководство по эксплуатации».
Всего листов 4
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей Seros 3000 BT
1. ГОСТ 25176-82. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования;
2. Техническая документация «Werther International S.p.A.», Италия.
- не входит в сферу государственного регулирования обеспечения единства измерений.
«Werther International S.p.A.», Италия Via Brunelleschi 12, 42124 Reggio Emilia, Italy Тел.: +39 346 98 37 325, Факс: +39 0522 941997 E-mail: info@wertherint. com
