Комплексы измерительные Bilanmatic 10000Mx, Bilanmatic 20000Mx, 50086-12

Назначение

Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx предназначены для измерений:

-    тормозной силы, развиваемой тормозными системами автотранспортных средств;

-    статической нагрузки на ось автотранспортных средств;

-    усилий, прикладываемых к органам управления тормозными системами автотранспортных средств;

-    измерений смещения траектории движения автомобиля от прямолинейного направления.

Описание

Измерения тормозной силы, развиваемой тормозными системами автотранспортных средств, производится стендами тормозными, входящими в состав комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx.

В основу работы стендов положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля со скоростью 2,2 или 5 км/ч.

Одновременно производится испытание тормозов колес одной оси передней или задней. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер и дисплей пульта управления.

Конструктивной основой ходовой части стендов является опорное устройство, выполненное в виде несущей рамы, в которой размещаются блоки ходовых опорных роликов. В зависимости от модификации стендов конструкция рамы может быть выполнена в виде моноблока, в которой размещены два блока ходовых роликов, либо в виде двух отдельных рам с размещенными в них блоками ходовых роликов для установки каждого колеса диагностируемой оси автомобиля. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора.

Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из датчика и преобразователя. Крутящий момент от вала мотор - редуктора посредством механических передач передается на ведущий и ведомый ходовые ролики, на которые устанавливается колесо автомобиля. Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерения статической нагрузки на ось легковых автотранспортных средств может производиться стендами измерительными, входящими в состав комплексов измерительных Bilanmatic 10000Mx, Bilanmatic 20000Mx модификаций 1003, 1004, 8001, 8003, 8004.

Измерения статической нагрузки на колесо и ось происходят на силоизмерительных платформах (их две - по числу колес оси автомобиля), снабженных тензорезисторными измерительными датчиками. В процессе измерения автомобиль накатывается на силоизмерительные платформы последовательно передней и задней осью. Электрические сигналы с тензорезистор-ных датчиков поступают для обработки на центральный процессор. Результаты измерений используются в процессе динамической диагностики подвески и амортизаторов автомобиля. На

Лист № 2 Всего листов 6

экран монитора приборной стойки в режиме индикации выводится амплитудно-частотная характеристика затухающих колебаний подвески автомобиля.

Измерение усилий, прикладываемых к органам управления тормозными системами автомобилей, производится с помощью тензорезисторного датчика, размещенного в корпусе специальной формы. Датчик с помощью провода и разъема подключается к приборной стойке стенда.

Измерений смещения траектории движения автомобиля от прямолинейного направления производится с помощью стендов измерительных бокового увода автомобилей.

Стенды измерительные бокового увода автомобилей представляет собой измерительную платформу, установленную на уровне пола, перемещающуюся налево или направо в зависимости от геометрии установки движущегося по ней колеса. Смещение платформы преобразуется в электрический сигнал преобразователем перемещения и позволяет измерять боковой увод как для передней, так и для задней осей автомобилей. Измерения выполняются следующим образом: измеряется величина смещения платформы, и результат измерений пересчитывается в единицы отношения смещения измерительной платформы на один километр линейного перемещения автомобиля: м/км.

Комплексы измерительные серии Bilanmatic 10000Mx выпускаются в следующих модификациях: Bilanmatic 10000Mx-1001-L, Bilanmatic 10000Mx-1003-L, Bilanmatic 10000Mx-1004-L, Bilanmatic 10000Mx-1015-L, Bilanmatic 10000Mx-1020-L, Bilanmatic 10000Mx-8001-L, Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 10CC-L, Bilanmatic 1020Y-L.

Комплексы измерительные серии Bilanmatic 20000Mx выпускаются в следующих модификациях: Bilanmatic 20000Mx-2001-L, Bilanmatic 20000Mx-2003-L, Bilanmatic 20000Mx-2004-L, Bilanmatic 20000Mx-2015-L, Bilanmatic 20000Mx-2020-L, Bilanmatic 20000Mx-8001-L, Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 20CC-L, Bilanmatic 2020Y-L.

Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx предназначены для измерений параметров систем тормозов и подвески легковых и грузовых автомобилей.

Конструкция комплексов - модульная, в состав которой входят автономные модули:

-    модуль стенда тормозного;

-    модуль стенда измерительного;

-    модуль стенда измерительного бокового увода;

-    устройство измерения усилий, прикладываемых к органам управления тормозными системами автомобилей;

-    модуль приборной стойки.

Модели комплексов, имеющие идентичные технические характеристики, отличаются типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки.

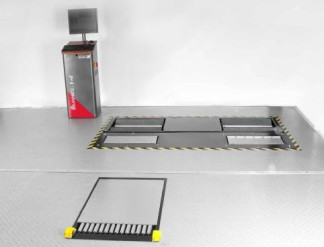

Общий вид комплексов измерительных серии Bilanmatic ЮОООМх, Bilanmatic 20000Мх.

Ш

1

Г щ

Комплексы измерительные Bilanmatic 10000Mx-1001-L, Bilanmatic 10000Mx-1003-L, Bilanmatic 10000Mx-1004-L, Bilanmatic 10000Mx-8001-L, Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 20000Mx-2001-L, Bilanmatic 20000Mx-2003-L, Bilanmatic 20000Mx-2004-L, Bilanmatic 20000Mx-8001-L, Bilanmatic 20000Mx-8003-L, Bilanmatic 20000Mx-8004-L.

Всего листов 6

Комплексы измерительные Bilanmatic 10000Mx-1015-L, Bilanmatic 10000Mx-1020-L, Bilanmatic 10CC-L, Bilanmatic 1020Y-L, Bilanmatic 20000Mx-2015-L, Bilanmatic 20000Mx-2020-L, Bilanmatic 20CC-L, Bilanmatic 2020Y-L.

Технические характеристики

Программное обеспечение

Программное обеспечение разработано специально для комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Встроенная в ПО процедура калибровки измерительных систем и дополнительно приобретаемые калибровочные приспособления позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительных систем комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx.

Лист № 5 Всего листов 6

Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы «ACTIA MULLER» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на приборную стойку комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

1 штука;

1 штука;

1 штука;

1 штука;

1 штука;

1 комплект;

1 экземпляр; 1 экземпляр.

-    модуль стенда тормозного, в комплекте

-    модуль стенда измерительного, в комплекте

-    модуль стенда измерительного бокового увода

-    устройство измерения усилий, прикладываемых к органам управления тормозными системами автомобилей

-    модуль приборной стойки

-    комплект принадлежностей и приспособлений

-    руководство по эксплуатации

-    методика поверки

По отдельному заказу поставляется калибровочное приспособление Поверка

осуществляется в соответствии с МП АПМ 44-11 «Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика выполнения измерений приведена документе «Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам измерительным Bilanmatic 10000Mx, Bilanmatic 20000Mx

1. ГОСТ 8.065-85 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы»;

1.    «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;

2.    ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и о в отношении торможения»;

Лист № 6 Всего листов 6

3.    ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения»;

4.    ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;

5.    Техническая документация фирмы «ACTIA MULLER», Франция

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
