Твердомеры Роквелла и Супер-Роквелла 8150, 50089-12

Назначение

Твердомеры Роквелла и Супер-Роквелла 8150 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59 и ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статистическом вдавливании алмазного или твердосплавного шарикового наконечников в испытуемое изделие с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, измерительной системы и дисплея для демонстрации результата и процесса измерения твердости.

Твердомеры обеспечивают:

-    автоматический цикл измерения твердости;

-    вывод на дисплей результата измерения;

-    переключение на одну из трех испытательных нагрузок;

-    статистическую обработку серии результатов измерений.

Твердомеры имеют следующие модификации 8150 ВК, 8150 LK, 8150 SK, 8150 TK, которые отличаются типом дисплея, форматами представления информации на экране дисплея о ходе процесса измерения твердости и результата измерений, наличием системы автоматической настройки на толщину образца, наличием внутренних часов и типом связи с компьютером.

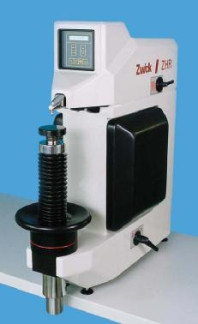

Внешний вид твердомеров приведен на рисунке 1.

Рисунок 1 - Внешний вид твердомеров

Программное обеспечение

Программное обеспечение (ПО) твердомеров - встроенное, загружается при изготовлении твердомеров изготовителем. В процессе эксплуатации изменение ПО невозможно.

Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Предварительная нагрузка для шкал Роквелла, Н.........................................98,07

Предварительная нагрузка для шкал Супер-Роквелла, Н.................................29,42

Испытательные нагрузки для шкал Роквелла, Н................................588,4; 980,7; 1471

Испытательные нагрузки для шкал Супер-Роквелла, Н..................147,1; 294,2; 441,3

Диапазоны измерений твердости по шкалам Роквелла:..............................20-70 HRC

................................................................................................70-93 HRA

................................................................................................25-100 HRB

Диапазоны измерений твердости по шкалам Супер-Роквелла:.............70-94 HRN15

.............................................................................................40-86 HRN30

............................................................................................20-78 HRN45

.............................................................................................62-93 HRT15

.............................................................................................15-82 HRT30

............................................................................................10-72 HRT45

Пределы допускаемой относительной погрешности предварительных нагрузок для

шкал Роквелла и Супер-Роквелла, %...........................................................................................± 2

Пределы допускаемой относительной погрешности испытательных нагрузок для

шкал Роквелла, %..........................................................................................................................± 0,5

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Супер-Роквелла, %.............................................................................................................± 0,66

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла в диапазонах:

от 20 до 35 HRC.............................................................................± 2,0 HRC

от 35 до 55 HRC.............................................................................± 1,5 HRC

от 55 до 70 HRC.............................................................................± 1,0 HRC

от 70 до 93 HRA............................................................................± 1,2 HRA

от 25 до 100 HRB............................................................................± 2,0 HRВ

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Супер-Роквелла в диапазонах:

от 70 до 94 HRN15.......................................................................± 1,0 HRN15

от 40 до 86 HRN30........................................................................± 2,0 HRN30

от 20 до 77 HRN45........................................................................± 2,0 HRN45

от 62 до 93 HRT15.........................................................................± 2,0 HRT15

от 15 до 82 HRT30..........................................................................± 3,0 HRT30

от 10 до 72 HRТ45.........................................................................± 3,0 HRТ45

-    температура окружающей среды, °С.......................................................15-28

-    относительная влажность воздуха, %........................................................................65±15

Параметры электрического питания:

-    напряжение, В......................................................................220/240 или 110

-    частота, Гц.................................................................................50 или 60

-    потребляемый ток, А...............................................................................5

Габаритные размеры (длина х ширина х высота), мм, не более..............700х292х782

Рабочее пространство, не менее: по горизонтали, мм...................................150

по вертикали, мм.......................................250

Масса, кг, не более....................................................................................90

Знак утверждения типа

наносится на корпус твердомеров справа и на титульный лист руководства по эксплуатации в левой верхней части листа типографским или иным способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».

Эталоны, применяемые при поверке:

- меры твердости эталонные МТР и МТСР 2-го разряда по ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».

Сведения о методах измерений

ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»

ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».

Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла 8150

1    ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»

2    ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки»

3    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»

4 Техническая документация «Indentec Hardness Testing Machines Limited», Великобритания

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений
