| Номер в госреестре | 50090-12 |
| Наименование СИ | Ключи моментные шкальные (динамометрические) |
| Обозначение типа СИ | ДМ |
| Изготовитель | ООО "Динамометрика", Беларусь, г.Фаниполь |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ключи моментные шкальные (динамометрические) ДМ (далее ключи) предназначены для измерений крутящего момента силы при затяжке (откручивании) резьбовых соединений с правой и левой резьбой.
Принцип действия ключа основан на преобразовании угловых перемещений одного конца торсионного упругого элемента относительно другого в угловые перемещения стрелки, прямо пропорционально измеряемому крутящему моменту силы. Поворотная измерительная шкала установлена на корпусе и позволяет, как устанавливать на «нуль», так и использовать ключ в режиме предварительной установки. В этом случае шкала предварительно поворачивается до совмещения со стрелкой требуемого значения момента на шкале, а затяжку осуществляют до совпадения стрелки с нулевой отметкой. Данный режим удобно использовать в труднодоступных местах затяжки. Механизм преобразования выполнен в виде рычажнозубчатого механизма и установлен на регулируемой съемной плате, закрепленной в корпусе.
Условное обозначение ключей в зависимости от верхнего предела измерений, а также характеристики ключей приведены в таблице 1.

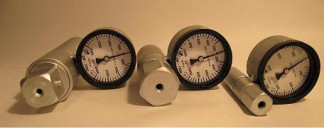

Внешний вид ключей представлен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано на рисунке 2
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Условное обозначение ключа | Диапазон измерений крутящего момента силы, Н»м | Цена деле ния шка лы, Н*м | Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | Форма и размеры присоединительных элементов | Масса ключа, кг, не более | Габаритные размеры, мм, не более: длина х ширина х высота | Наработка на отказ, циклов, не менее | |
| под рукоятку (вороток), мм | наружный квадрат под головку, мм | |||||||
| 3 О | от 5 до 30 | 1 | ± 4 | шестигранник S19 | 12,5 | 0,41 | 102х62х 90 | 5000 |
| ДМ -50 | от 10 до 50 | 2,5 | ± 4 | шестигранник S19 | 12,5 | 0,41 | ||
| ДМ -130 | от 20 до 130 | 5 | ± 4 | шестигранник S19 | 12,5 | 0,42 | ||
| ДМ -200 | от 40 до 200 | 10 | ± 4 | шестигранник S19 | 12,5 | 0,43 | ||
| ДМ -300 | от 50 до 300 | 10 | ± 4 | шестигранник S19 | 12,5 | 0,44 | ||
| ДМ -600 | от 100 до 600 | 25 | ± 4 | шестигранник S32 | 20 | 1,0 | 140х62х 100 | |
| ДМ -1000 | от 200 до 1000 | 50 | ± 6 | шестигранник S32 | 20 | 1,2 | ||
| ДМ -1600 | от 300 до 1600 | 100 | ± 6 | Наружный квадрат 25 | 25 | 1,5 | 165х62х 105 | |
| ДМ -2000 | от 400 до 2000 | 100 | ± 6 | Наружный квадрат 25 | 25 | 1,55 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Кол-во |
| Ключ моментный шкальный (динамометрический) ДМ | 1 |
| Руководство по эксплуатации | 1 |
| Индивидуальная упаковка | 1 |
осуществляется по документу МИ 2593-2000 «Рекомендация. Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Эталоны, применяемые при поверке: эталоны 2-го разряда по ГОСТ Р 8.752-2011, диапазон от 5 до 2000 Нм, относительная погрешность ±1 %.
Методика измерений приведена в документе «Ключ моментный шкальный (динамометрический) ДМ. Руководство по эксплуатации. ДМ 000.001РЭ».
Нормативные и технические документы, устанавливающие требования к ключам мо-ментным шкальным (динамометрическим) ДМ
1 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы»
2 ТУ BY 690607060.001-2010. «Ключи моментные шкальные (динамометрические) ДМ. Технические условия»
При проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 10 |
| Поверителей | 5 |
| Актуальность данных | 07.12.2024 |
