| Номер в госреестре | 50095-12 |
| Наименование СИ | Вискозиметры стеклянные капиллярные |
| Обозначение типа СИ | CANNON |
| Изготовитель | "Cannon Instrument Company Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры стеклянные капиллярные CANNON Назначение средства измерений
Вискозиметры стеклянные капиллярные CANNON (далее - вискозиметры капиллярные) предназначены для измерения кинематической вязкости широкого спектра прозрачных и непрозрачных жидкостей.
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через узкое отверстие (капилляр) вискозиметра под воздействием силы тяжести и при постоянном контроле температуры.
Вискозиметры капиллярные представляют собой стеклянную трубку U-образного вида.
Вискозиметры капиллярные типа Cannon-Fenske Routine предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей, в частности, светлых нефтепродуктов и смазочных материалов методом свободного истечения образца.
Вискозиметры капиллярные типа Cannon-Fenske Opaque (обратного хода) предназначены для измерения кинематической вязкости непрозрачных ньютоновских жидкостей.
Вискозиметры капиллярные типа Cannon-Manning Semi-Micro предназначены для измерения кинематической вязкости небольшого количества образца прозрачных ньютоновских жидкостей, в том числе нефтепродуктов и смазочных материалов.
Вискозиметры капиллярные типа Cannon-Ubbelohde - вискозиметры с подвесным уровнем для измерения кинематической вязкости прозрачных ньютоновских жидкостей.
Вискозиметры капиллярные типа Cannon- Ubbelohde Dilution предназначены для измерения вязкости прозрачных ньютоновских жидкостей. Константа вискозиметра одна и та же при всех температурах.
Вискозиметры капиллярные типа Cannon-Ubbelohde Semi-Micro предназначены для измерения кинематической вязкости прозрачных жидкостей минимального объема образца (1 мл).
Вискозиметры капиллярные с подвесным уровнем типа Ubbelohde предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.
Вискозиметры капиллярные с подвесным уровнем типа BS/IP/MSL Miniature Suspended Level предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.
Вискозиметры капиллярные типа BS/IP/RF U-Tube (с обратным истечением) предназначены для измерения кинематической вязкости непрозрачных ньютоновских жидкостей.
Вискозиметры капиллярные с подвесным уровнем типа BS/IP/SL Suspended Level предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.
Вискозиметры капиллярные типа BS/IP/SL(S) Suspended Level предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей методом свободного истечения образца.
Вискозиметры капиллярные типа BS/U/M Miniature U-Tube предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей минимального объема образца (2мл).
Вискозиметры капиллярные типа BS/U-Tube предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.
Вискозиметры изготавливают из боросиликатного стекла. На каждом вискозиметре указывается серийный номер, размер и логотип фирмы-изготовителя.

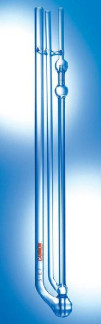

Рисунок 4 — Внешний вид вискозиметра BS/IP/SL(S) Suspended Level
Рисунок 5— Внешний вид вискозиметра BS/U/M Miniature U-Tube
Рисунок 6 — Внешний вид вискозиметра BS/U-Tube
Рисунок 7 — Внешний вид вискозиметра Cannon-Fenske Routine
Программное обеспечение отсутствует.
| Наименование характеристики | Модификации вискозиметров | |||||
| BS/IP/MSL Miniature Suspended Level | BS/IP/RF U-Tube Reverse Flow | BS/IP/SL Suspended Level | BS/IP/SL(S) Suspended Level | BS/U/M Miniature U-Tube | BS/U-Tube | |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,6 до 3000 | от 0,6 до 300000 | от 6 до 100000 | от 1,05 до 10000 | от 0,2 до 100 | от 0,9 до 10000 |
| Пределы допускаемой относительной погрешности, % | ± 0,35 в диапазоне температуры от + 15 до +150 °C ± 1,5 в диапазоне температуры от минус 60 до + 15 °C | |||||
| Относительная повторяемость результатов измерений, %, не более | 0,1 | |||||
| Максимальное время истечения, с | 1000 | |||||
| Диапазон диаметра капилляра, мм | от 0,35 до 1,98 | от 0,51 до 10 | от 0,36 до 3,8 | от 0,36 до 3,8 | от 0,2 до 0,65 | от 0,5 до 6,1 |
| Диапазон объема измерительного шарика, мл | 1,2 | 4 | 5,6 | 5,6 | 0,5 | от 5 до 20 |
| Диапазон номинальных значений константы, м /с | от 0,003 до3,0 | от 0,003 до 300 | от 0,01 до 100 | от 0,0008 до10 | от 0,001 до 0,1 | от 0,003 до 10 |
| Рабочий диапазон температуры, °С | от минус 60 до + 150 | |||||
| Габаритные размеры: длина и ширина, мм, не более | 370x25 | |||||
| Масса, г, не более | 150 | |||||
| Количество приборов в комплекте, шт | 7 | 11 | 9 | 9 | 5 | 8 |
| Наименование характеристики | Модификации вискозиметров | ||||||
| Cannon-Fenske Routine | Cannon-Fenske Opaque | Cannon-Manning Semi-Micro | Cannon-Ubbelohde | Cannon-Ubbelohde Dilution | Cannon- Ubbelohde Semi-Micro | Ubbelohde | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон измерений кинематической вязкости, мм2^ | от 0,5 до 100000 | от 0,5 до 100000 | от 0,5 до 20000 | от 0,5 до 100000 | от 0,5 до 20000 | от 0,5 до 20000 | от 0,3 до 100000 |
| Пределы допускаемой относительной погрешности, % | ± 0,35 в диапазоне температуры от + 15 до +150 °C ± 1,5 в диапазоне температуры от минус 60 до + 15 °C | ||||||
| Относительная повторяемость результатов измерений, % не более | 0,1 | ||||||
| Максимальное время истечения, c | 1000 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон диаметра капилляра, мм | от 0,3 до 4,2 | от 0,31 до 4 | от 0,22 до 2,35 | от 0,31 до 5,6 | от 0,31 до 5,6 | от 0,22 до 2,35 | от 0,24 до 6,25 |
| Диапазон объема измерительного шарика, мл | от 1,6 до 3,1 | от 1,6 до 2,1 | 0,31 | от 1,5 до 3,0 | от 1,5 до 3,0 | 0,3 | от 1 до 5 |
| Диапазон номинальных зна-~ 2/2 чении константы, мм /с | от 0,002 до 100 | от 0,002 до 100 | от 0,002 до 20 | от 0,002 до 100 | от 0,002 до 20 | от 0,002 до 20 | от 0,001 до 100 |
| Рабочий диапазон температуры, °С | от минус 60 до + 150 | ||||||
| Габаритные размеры: длина и ширина, мм, не более | 370x25 | ||||||
| Масса, г, не более | 150 | ||||||
| Количество приборов в комплекте, шт | 14 | 14 | 12 | 14 | 12 | 12 | 16 |
Условия эксплуатации:
-диапазон температуры окружающей среды, оС от 15 до 30
-диапазон относительной влажности воздуха, % от 10 до 90
-диапазон атмосферного давления, кПа от 84 до 107
Срок службы, лет, не менее 10
Знак утверждения типа наносится на паспорт вискозиметра в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
| Наименование | Количество |
| Вискозиметр | 1 шт. |
| Паспорт на вискозиметр | 1 экз. |
осуществляется по Р 50.2.046-2005 «Вискозиметры капиллярные стеклянные импортного производства. Методика поверки».
Основные средства поверки:
Государственные стандартные образцы вязкости (ГСО РЭВ) в зависимости от рабочего диапазона вязкости и рабочей температуры.
- ГОСТ 33-2000 (ISO 3104) «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»;
- ГОСТ Р 53708-2009 Нефтепродукты. Жидкости прозрачные и непрозрачные. Определение кинематической вязкости и расчет динамической вязкости
- ASTM D 445 «Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости»;
Нормативные и технические документы, устанавливающие требования к вискозиметрам стеклянным капиллярным CANNON
- ISO 3105-1994 «Стеклянные капиллярные вискозиметры для определения кинематической вязкости. Технические требования и указания по эксплуатации»;
- ASTM D 446-07 « Стандартные спецификации и рабочие инструкции для стеклянных капиллярных вискозиметров для определения кинематической вязкости »
- ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний»;
- Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 7468 |
| Поверителей | 31 |
| Актуальность данных | 07.12.2024 |
