| Номер в госреестре | 50096-12 |
| Наименование СИ | Высотомеры геодезические микрометрические |
| Обозначение типа СИ | ОДГН-1 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма "Фаза" (ООО НПФ "Фаза"), г. Красноярск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Высотомеры геодезические микрометрические ОДГН-1 предназначены для измерения разности высот (далее превышений), выраженных в единицах длины.
Высотомеры геодезические микрометрические ОДГН-1 (далее измерители) представляют собой однокоординатные измерительные устройства. Превышения измеряются относительно горизонтальной линии в качестве которой выступает изменяемый уровень жидкости (вода или масло) и внутреннего стационарного условно-нулевого уровня измерителей.
Принцип работы измерителей основан на отражении двух лучей от поверхности жидкости на одно линейное многоэлементное фотоприемное устройство (далее ФПУ) с последующей оценкой положения лучей на элементах ФПУ. ФПУ преобразует отраженные световые потоки оптических источников в электрические сигналы, из которых с помощью микроконтроллера выделяется полезная часть и определяется координаты положения лучей. Далее координаты положения двух лучей пересчитываются в значение превышения. При получении команды по интерфейсу RS485, по протоколу MODBUS, на выдачу результата измерения превышения, контроллер производит очередное измерение и выдает полученный результат.
По основным параметрам измерители соответствует требованиям ГОСТ Р 53340-2009 предъявляемым к группе высокоточных, оптико-электронных, стационарных, геодезических приборов.

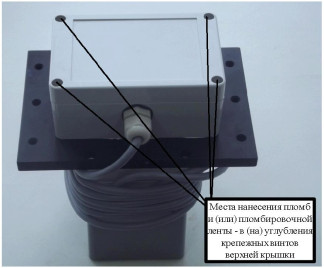

Конструктивно измерители состоят из опорной плиты, на которой закреплены фотоприемное устройство, микроконтроллер и источники света, см. приведенный ниже рис.1:
В составе измерителей имеется встроенное программное обеспечение (далее ПО), которое идентифицируется по контрольной сумме. Разделение ПО на метрологически-значимую и незначимые части не выполнено, в связи с чем все встроенное ПО считается метрологически значимым. ПО и измеренные данные достаточно защищены от преднамеренных измене-
ний с помощью специальных средств к которым относится встроенная функция вычисления контрольной суммы. Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО высотомера геодезического микрометрического ОДГН-1 | Отсутству ет | V.1.1 | А345 | Сумма исполняемого кода |
Влияние ПО на метрологические характеристики отсутствует. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с
МИ 3286-2010 - "С".
| Диапазон измеряемых превышений, мм | ±20,5 |
| Пределы допускаемой абсолютной погрешности измеряемого превышения, мм (при окружающей температуре воздуха от 0 до 25 °С) | ±0,06 |
| Пределы допускаемой абсолютной погрешности измеряемого превышения, мм (при окружающей температуре воздуха от -10 до 40 °С) | ±0,1 |
| Пределы допускаемой среднеквадратической погрешности измеряемого превышения, мм | 0,02 |
| Электропитание от источника постоянного тока | +12 В±10% |
| Ток потребления, мА, не более | 600 |
| Г абаритные размеры, мм (глубина, ширина, высота) | 120x170x193 |
| Масса, кг , не более | 1,5 |
| Условия эксплуатации по категории УХЛ 5 ГОСТ 15150-69 и при значениях климатических факторов: | |
| - рабочее значение температуры воздуха, °С (нижнее/верхнее) | -10/40 |
| - относительная влажность при 20 °С, % | 95 |
| Срок службы не менее, лет | 5 |
| Наработка на отказ, ч | 10000 |
Знак утверждения типа средств измерений наносится:
- на опорную плиту измерителя в виде маркировочной этикетки,
- на титульный лист паспорта - типографическим способом.
Таблица 2.
| Наименование | Кол-во |
| Высотомер геодезический микрометрический ОДГН-1 | 1 |
| Коробка коммутационная* | 1 |
| Опорно-юстировочная конструкция | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП16/05-05-2012 | 1 |
| Наименование | Кол-во |
| Сертификат о калибровке или свидетельство о поверке | 1 |
| Ящик укладочный | 1 |
| Приспособление для установки горизонтали | 1** |
* - наличие и параметры позиций согласовываются с заказчиком ** - комплектуется в единичном экземпляре на поставляемую партию
осуществляется по Методике поверки МП16/05-05-2012 «Высотомер геодезический микрометрический ОДГН-1. Методика поверки», утвержденной ГЦИ СИ ФБУ «Красноярский ЦСМ». Основные средства поверки:
- уровень рамный или брусковый с ценой деления не более 1 дел = 0,5мм/м, ГОСТ 9392-89;
- меры длины концевые плоскопараллельные, ГОСТ 9038-90, класс точности 3.
Нормативные и технические документы, устанавливающие требования к высотомеру геодезическому микрометрическому ОДГН-1
ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия.
МИ 2060-90. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6-50 м и длин волн в диапазоне 0,2-50 мкм.
П-648. Руководство по натурным наблюдениям за деформациями гидротехнических сооружений и их оснований геодезическими методами. М.: Энергия. 1980.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
