Контроллеры Дон-Турбо, 50099-12

Назначение

Контроллеры «Дон-Турбо» (далее - контроллеры) предназначены для измерения унифицированных электрических сигналов первичных измерительных преобразователей (датчиков) в виде сопротивления, силы и напряжения постоянного тока, частотно-импульсных сигналов путем преобразования данных сигналов в цифровой код с целью дальнейшего вычисления значений энергетических параметров в системе сбора и обработки информации верхнего уровня, а также для формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.

Описание

Принцип действия контроллеров основан на преобразовании аналоговых и дискретных сигналов измерительной информации, поступающих от первичных измерительных преобразователей в соответствующие им значения цифрового кода, последующей обработке и выработке управляющих воздействий в виде дискретных и аналоговых сигналов. Дополнительно обеспечивается возможность питания внешних датчиков непосредственно от контроллера.

Контроллеры обеспечивают возможность искробезопасного ввода аналоговых сигналов от датчиков с унифицированными выходными сигналами тока, напряжения, сопротивления. Опционально контроллеры могут обеспечивать возможность ввода и обработки дискретных (частотных и/или импульсных) сигналов, либо сигналов от датчиков типа «сухой контакт», а также вывода унифицированных аналоговых сигналов постоянного тока и напряжения, полученных в результате цифро-аналогового преобразования.

Контроллеры являются многоканальными изделиями. Наличие и количество каналов каждого вида определяется при заказе контроллера на предприятии-изготовителе в зависимости от количества и назначения первичных измерительных преобразователей, назначения и конфигурации системы верхнего уровня.

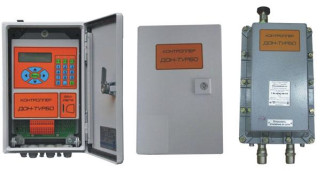

Конструктивно контроллеры представляют собой отдельный блок, смонтированный внутри внешней оболочки. Блок контроллера - электронные платы и источники автономного питания, размещенные в металлическом корпусе. Внешняя оболочка - металлический корпус, обеспечивающий необходимую защиту от влаги и пыли (IP 65) и взрывозащиту в зависимости от исполнения:

-    исполнение ТУАС.426469.001 с маркировкой взрывозащиты 1 Ex ib IIA T5 имеет обычный металлический корпус;

-    исполнение ТУАС.426469.001-01 с маркировкой взрывозащиты 1 Ex d[ib] IIB T5 имеет взрывонепроницаемый корпус.

Контроллеры обеспечивают индикацию результатов измерений на встроенном жидкокристаллическом дисплее, сохранение измерительной информации за последние 365 суток, а также хранение архива часовых записей глубиной не менее 1 года.

Контроллеры применяются в качестве главного и подчиненных контроллеров нижнего уровня при построении распределенных и локальных измерительных систем, в том числе автоматизированных систем учета энергоносителей на промышленных объектах и объектах коммунального хозяйства (газорегуляторных пунктах, газораспределительных станциях, у различных потребителей энергоресурсов), а также систем телеметрии и телемеханики.

Контроллеры обеспечивают подключение внешних устройств по интерфейсам RS485, RS232 с использованием протоколов обмена данными, поддерживаемыми подключаемым оборудованием, обмен информацией с ЭВМ верхнего уровня посредством интерфейса RS-485, USB, по каналам беспроводной связи GSM/GPRS, IRDA. Контроллеры имеют возможность использования карт памяти SD/MMC, USB Flash, смарт-карт стандарта ISO7816. Расширение списка поддерживаемых устройств производится путем создания драйвера устройства.

На рисунке 2 приведена схема пломбирования с обозначением мест для нанесения пломб в целях предотвращения несанкционированного вмешательства.

1    - пломба в виде наклейки из легкоразрушаемого материала;

2    - блок контроллера

Программное обеспечение (ПО) контроллеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Таблица 1

Недопустимое влияние на метрологически значимую часть контроллера через интерфейс пользователя и интерфейс связи отсутствует. Программное обеспечение контроллера не оказывает влияния на метрологические характеристики средств измерений.

Защита программного обеспечения контроллера от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО контроллера и измеренных данных.

Технические характеристики

Основные метрологические и технические характеристики каналов контроллеров приведены в таблице 2.

Таблица 2

* - наличие и количество каналов конкретного контроллера определяется при заказе

Параметры питания:

-    от встроенной батареи    10,8 В; 228 Ач

-    от внешнего источника питания от 12 до 24 В; 0,15 А (от 6 до 30 В ); Потребляемая мощность, Вт, не более    5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 30 до плюс 50

-    относительная влажность воздуха, %,    до 95

-    атмосферное давление, кПа    от 84,0 до 106,7 Масса, кг, не более    9 (20)*

Г абаритные размеры, мм, не более Степень защиты по ГОСТ 14254 Средняя наработка на отказ, ч, не менее

* - для исполнения ТУАС.426469.001-01

360х380х160 (500х240х225)* IP 65 70 000

Знак утверждения типа

наносится на информационную табличку, расположенную на боковой (для исполнения ТУ-АС.426469.001) или лицевой (для исполнения ТУАС.426469.001-01) поверхности внешней оболочки контроллера методом анодирования и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки контроллеров приведен в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

Калибратор универсальный Н4-7 в режимах:

-    воспроизведения напряжения постоянного тока в диапазоне от 0 до 20 В, пределы погрешности ± (0,002 % U + 0,00015 Un), %;

-    воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА, пределы погрешности ± (0,004 % I + 0,0004 % In), %.

Генератор импульсов точной амплитуды Г5-103, период повторения импульсов от 0,1 мкс до 10,0 с, пределы погрешности ± (1 • 10-6Т);

Частотомер электронно-счетный Ч3-63/1 в режиме счета импульсов.

Магазин сопротивления Р 4831 в диапазоне от 0 до 100 кОм, пределы погрешности ± 0,02 %.

Мультиметр В7-64/1 в режиме измерения напряжения постоянного тока в диапазоне от 2 до 12,5 В, пределы погрешности ± 0,004 %.

Сведения о методах измерений

Контроллер «Дон-Турбо». Руководство по эксплуатации. ТУАС.426469.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ТУ 4012-007-70670506-2011 Аппаратные средства телеметрии серии «Дон-Турбо». Технические условия. Часть I. Контроллер «Дон-Турбо».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
