| Номер в госреестре | 50101-12 |
| Наименование СИ | Установки автоматизированные бесконтактные |
| Обозначение типа СИ | Calipri - Ferberg CW-40 |
| Изготовитель | "nextSENSE Mess- und Prufsysteme GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки автоматизированные бесконтактные «Calipri - Ferberg CW-40» (далее - установки) предназначены для измерений геометрических параметров профиля колёс, тормозных дисков, толщины обода/бандажа, диаметра по гребню, параметров рельса, желобчатого рельса, стрелочного перевода, радиального/осевого биения, дефектов колеса, для измерений зазоров между деталями конструкции транспортного средства и смещений взаимного расположения поверхностей деталей, а также расстояния между ободьями/бандажами колёс локомотивов и вагонов магистральных железных дорог колеи 1520 мм при производстве и ремонте деталей и узлов подвижного состава и верхнего строения пути в пунктах технического осмотра в условиях депо и ремонтных заводов ОАО «РЖД».
Установки состоят из оптоэлектронного бесконтактного лазерного датчика с камерой, сканирующей контур измеряемого объекта, и вычислительного модуля, соединенных кабелем.
Лазер создает световую метку на поверхности объекта. Изображение световой метки проецируется на фотоприемник (камеру). При изменении расстояния от датчика до объекта происходит перемещение изображения световой метки в плоскости фотоприемника. Микропроцессор производит вычисление координат изображения. По координатам изображения точки определяются геометрические параметры объекта.
а) б)

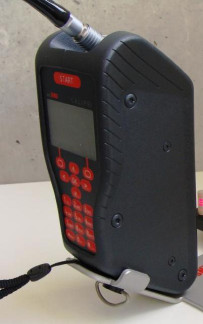

Рисунок 1 - Общий вид установок автоматизированных бесконтактных «Calipri - Ferberg CW-40». а) - датчик, б) - вычислительный модуль Профиль колеса измеряется в трёх ключевых позициях. Датчик плавно перемещается оператором до совмещения графических изображений датчика на дисплее (показываются красным цветом на дисплее) с фактическим его положением в пространстве (показывается чёрным цветом на дисплее). Профиль колеса в этом случае постоянно находится в прицеле
датчика, а расстояние между ним и колесом составляет не менее 100 мм. Датчик удерживается строго параллельно измеряемой поверхности колеса. В случае успешного измерения с ключевой позиции, её изображение исчезает с экрана и раздаётся звуковой сигнал. После проведения измерений в трёх ключевых позициях, процесс измерений автоматически завершается, и лазер отключается.
Измерение тормозного диска осуществляется только с одной ключевой позиции диска. Толщина бандажа/обода измеряется аналогично профилю колеса в трех ключевых позициях с использованием шаблона RD, входящего в комплект установки.
Рисунок 2 - Шаблоны RD для измерения толщины обода/бандажа
Расстояние между внутренними поверхностями колес производится с использованием шаблона RA, размеры которого заданы в программном обеспечении установки. В ходе измерений на вычислительном модуле автоматически включается система последовательных указаний.
Диаметр колеса по гребню измеряется с использованием одного из шаблонов D-750, D-1050 или D-1350, размеры которого заданы в программном обеспечении установки. Шаблон D выбирается в зависимости от типа измеряемого колеса. Результаты измерений отображаются на дисплее датчика и вычислительного модуля.
При измерении параметров рельса датчик сканирует головку рельса. Г еометрические параметры поперечного сечения крестовины стрелочного перевода и остряка стрелки измеряются аналогичным способом, как и параметры рельса.
Для проведения измерений радиального/осевого биения датчик устанавливается на держатель для датчика перед колесом, которое нужно измерить, и клинообразным рычажком пристегивается с помощью магнита к колесу. Для получения согласованных параметров колесо должно вращаться с постоянной скоростью. Если требуются только максимальные значения радиального и осевого биения, то колесо вращается вручную. Изменение диаметра колеса определяется автоматически из сравнения полученных данных измерений на противоположных сторонах диаметра колеса.
Измерение дефектов колеса, зазоров между деталями конструкции транспортного средства и смещений взаимного расположения поверхностей деталей осуществляется только с одной ключевой позиции.
При оценке значений измеряемых величин проверяется, находятся ли их измеренные значения в пределах установленных предельных границ (допуска). Предельные границы могут быть самостоятельно заданы для каждой измеряемой величины. Нахождение в пределах допуска фиксируется на экране датчика.
Установки автоматизированные бесконтактные «Calipri - Ferberg CW-40» имеют в своем составе программное обеспечение (ПО) Calipri Measurement Engine, встроенное в вычислительный модуль, которое осуществляет управление процессом измерений, обработку и оценку полученных данных, после чего результат выводится на дисплей прилагаемого переносного компьютера с сенсорным экраном.
ПО имеет следующие идентификационные данные:
| Наименовани- епрограмного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Calipri Measurement Engine | Calipri Software | v. 2.6 | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» по МИ 3286-2010.
Основные метрологические и технические характеристики установок приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение параметра |
| Пределы допускаемой основной абсолютной погрешности измерений, | ±80 |
| мкм | |
| Характеристики лазера: | |
| -длина волны, нм | 660 |
| -цвет; | Красный |
| -класс безопасности в соответствии с EN 60825-1 | 2М |
| Г абаритные размеры, мм | |
| Датчик: | |
| -ширина | 86 |
| -глубина | 72 |
| -высота | 188 |
| Вычислительный модуль: | |
| -ширина; | 288 |
| -глубина; | 195 |
| высота | 39 |
| Масса, г | |
| Датчик: | 500 |
| Вычислительный модуль: | 1400 |
| Продолжительность работы от литиевого аккумулятора, ч | 2,5 |
| Условия эксплуатации: | |
| Диапазон рабочих температур, °С | от -10 до 35 |
| Относительная влажность воздуха, %, не более | 80 без конденсата |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность корпуса вычислительного блока методом наклейки.
| Наименование изделия | Количество |
| 1. Транспортировочный кейс | 1 шт. |
| 1.1 Датчик | 1 шт. |
| 1.2 Вычислительный модуль | 1 шт. |
| 1.3 Зарядное устройство для аккумуляторных батарей | 1 шт. |
| 1.4 Держатель для датчика | 1 шт. |
| 1.5 Плечевой ремень | 1 шт. |
| 1.6 Кабель зарядки | 1 шт. |
| 1.7 Элемент крепления меры для поверки | 1 шт. |
| 1.8 Мера для поверки установок автоматизированных бесконтактных «Calipri-Ferberg CW-40» | 1 шт. |
| 1.9 Поясной ремень | 1 шт. |
| 1.10 Y-кабель | 1 шт. |
| 1.11 Сетевой кабель | 1 шт. |
| 1.12 Руководство по эксплуатации | 1 экз. |
| 1.13 Методика поверки | 1 экз. |
| 2. Шаблоны RD для измерения толщины бандажа/обода | |
| 2.1 Диаметр скругления - 700 мм; Шейка - 15 мм; | 1 шт. |
| 2.2 Диаметр скругления - 950 мм; Шейка - 15 мм; | 1 шт. |
| 2.3 Диаметр скругления - 700 мм; Шейка - 30 мм; | 1 шт. |
| 2.4 Диаметр скругления - 950 мм; Шейка - 30 мм; | 1 шт. |
| 3 Шаблон RA для измерения расстояния между ободьями/бандажами колёс | 1 шт. |
| 4. Шаблоны D для измерения диаметра колеса | |
| 4.1 Шаблон D-750 | 1 шт. |
| 4.2 Шаблон D-1050 | 1 шт. |
| 4.2 Шаблон D-1350 | 1 шт. |
осуществляется в соответствии с документом МП 50101-12 «Установки автоматизированные бесконтактные «Calipri-Ferberg CW-40. Методика поверки», утвержденном ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.
Основное средство поверки: мера для поверки установок автоматизированных бесконтактных «Calipri-Ferberg CW-40», ГР № 49402-12.
Сведения о методике измерений изложены в документе «Установки автоматизированные бесконтактные «Calipri-Ferberg CW-40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам автоматизированных бесконтактным «Calipri-Ferberg CW-40»
МИ 2060-90 Рекомендация «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1х10-6 .. .50 м и длин волн в диапазоне 0,2.. .50 мкм».
Техническая документация фирмы NextSense Mess- und Prufsysteme GmbH, Австрия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 31 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
