Весы электронные SC-900, 50104-12

Назначение

Весы электронные SC-900 предназначены для определения массы товаров.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторным весоизмерительным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.

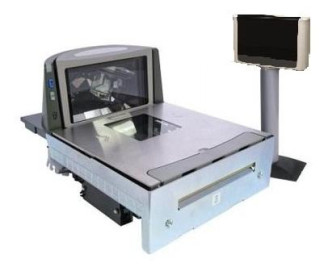

Конструктивно весы состоят из грузоприемного и весоизмерительного устройства, терминала, цифрового дисплея со встроенным блоком клавиатуры. Обозначение модификации записывается в следующем виде: SC-900-А; SC-900-В/А, где А-максимальная нагрузка, В-часть диапазона многоинтервальных весов.

Весы имеют следующие устройства и функции:

-    устройство первоначальной установки нуля весов;

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2), и слежения за нулем (Т.2.7.2.3);

-    встроенный интерфейс RS-232 для стыковки с персональным компьютером.

-    устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1)

На корпусе терминала весов прикреплена табличка, разрушающаяся при удалении, содержащая следующую маркировку:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ Р 53228-2008;

-    значение Max;

-    значение Min;

-    значение е;

-    знак утверждения типа средств измерений;

-    значение идентификатора ПО;

-    год изготовления.

На лицевой панели дисплея нанесена следующая маркировка:

-    товарный знак предприятия-изготовителя,

-    значение Max;

-    значение Min;

-    значение е.

Программное обеспечение

Программное обеспечение весов выполняется на базе микроконтроллера и жестко привязано к их электрической схеме. Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает аналогоцифровой преобразователь (АЦП), управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение АЦП и значения градуировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов производится с помощью пломбирования корпуса терминала, контрольного числа несбрасываемого счетчика количества изменений конструктивных параметров, а также отображаемого при включении на дисплей весов номера версии ПО.

Сведения об идентификационных данных программного обеспечения приведены в таблице 1 Таблица 1

Отображение на дисплее при включении весов номера версии ПО, контрольное число несбрасываемого счетчика количества изменений конструктивных параметров и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню "С" по МИ 3286-2010.

Технические характеристики

Значение максимальной нагрузки (Max), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах взвешивания, в зависимости от модификации, приведены в таблице 2.

Таблица 2

- пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному

значению пределов допускаемой погрешности при поверке.

-    число поверочных делений, n.......................................................................3000

-    класс точности по ГОСТ Р 53228-2008................................................................средний (III)

-    температурный диапазон, оС ...............................................................от плюс 10 до плюс 40

-    электрическое питание:

+ 22

-    напряжением, В...................................................................................................220- 33

-    частотой, Гц...........................................................................................................50 ±1

-    габаритные размеры грузоприемного устройства, не более........................................510 х 300

-    масса весов, кг, не более: ..................................................................................................................8

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы........................................................................................................................1 комплект

Руководство по эксплуатации.............................................................................1 экз.

Поверка

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения массы».

Сведения о методах измерений

Методы измерений приведены в разделе 7 документа «Весы электронные SC-900. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к весам электронным SC-900

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке

товаров.
