Государственный реестр средств измерений

Машины трехкоординатные измерительные портальные LK V-GP, 50108-12

50108-12
Машины трехкоординатные измерительные портальные LK V-GP (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроении в цехах и лабораториях промышленных предприятий.
Документы
Карточка СИ
Номер в госреестре 50108-12
Наименование СИ Машины трехкоординатные измерительные портальные
Обозначение типа СИ LK V-GP
Изготовитель "Nikon Metrology Europe NV", Бельгия
Год регистрации 2012
Срок свидетельства 01.06.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Машины трехкоординатные измерительные портальные LK V-GP (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроении в цехах и лабораториях промышленных предприятий.

Описание

Машины трехкоординатные измерительные портальные LK V-GP выпускаются девяти модификаций, каждая из которых включает семь типоразмеров, различающихся габаритными размерами: по оси Х от 5 до 20 м, по оси Y - от 5 до 7 м, по оси Z - от 7 до 10 м. Для обеспечения точности и стабильности измерений, КИМ устанавливаются на железобетонную конструкцию, состоящую из виброизолированного фундамента, расположенного на нём рабочего пола - стола (для размещения на нем измеряемых объектов) и железобетонных опор с установленными на них гранитными направляющими. При этом опоры и виброизолированный фундамент являются единой системой. По гранитным направляющим перемещается портал с траверсой, несущей измерительную головку.

Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная щуповая измерительная головка фирмы Renishaw PH10M или PH10MQ со стандартными щупами Renishaw прерывистого (Tp20, Tp200) и сканирующего типа (SP25) или с лазерными сканерами фирмы Nikon Metrology (LC15, LC15Dx, LC60Dx, XC65D, XC65D-LS, LC50Cx), которые могут работать поочередно. КИМ оснащены системой быстрой установки/снятия измерительного щупа.

Перемещение портала и траверсы осуществляется на воздушных подшипниках. Движение по направляющим вдоль осей X и Z производится за счет фрикционного привода постоянного тока, движение по оси Y - посредством ременной передачи. Перемещающиеся части вдоль осей Y и Z выполнены из пустых керамических секций.

Перемещения центра щупа головки измеряются линейками Renishaw с ценой деления 0,5 или 0,1 мкм. На столе КИМ расположены отверстия, которые используются для крепления оснасток и непосредственно самих измеряемых объектов.

Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления, микропроцессорный режим реализуется от клавиатуры компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

На траверсу КИМ наносится следующий логотип

Место нанесения    /

знака утверждения типа '

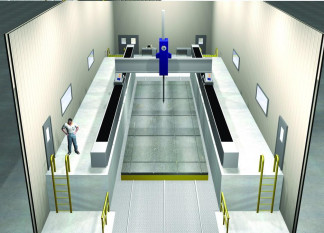

Рисунок 1 - Внешний вид машин трёхкоординатных измерительных портальных LK V-GP и место нанесения знака утверждения типа

Программное обеспечение

Машины координатно-измерительные портальные LK V-GP оснащены базовым программным обеспечением, представленным двумя программами - Camio Studio, Focus Scan/Inspetion. ПО Camio Studio применяется для контактных измерений, программа Focus используется для работы с лазерными сканерами. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали. Вычислительные алгоритмы Camio Studio, Focus Scan/Inspetion расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Идентификационные данные программного обеспечения приведены в таблице

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (защитный ключ-заглушка)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Camio

Camio Studio

7.x

USB-ключ HASP

Бинарный

Focus

Focus Scan/Inspection

10.x

USB-ключ HASP

Бинарный

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

Лист № 3 Всего листов 6

Защита программного обеспечения КИМ LK V-GP соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

КИМ LK V-GP

Повторя

емость,

мкм

Предел допускаемой абсолютной объемной погрешности, мкм

Предел допускаемой абсолютной погрешности щуповой головки, мкм

ISO 10360-2

VDI/VDE 2617

AS ME B89 .4.1

ТР 20 1 ТР 200 1 SP25

ISO 103 60-2

МРЕе

V2/ V3

3D

МРЕр

МРЕр

МРЕр

1

2

3

4

5

6

7

8

30.30.25

40.30.25

50.30.25

60.30.25

70.30.25

110.30.25

160.30.25

4,0

4,0+L/250 (18-22 °С)

4,0+L/250 (18-22 °С)

1,0

6,5

4,0

3,8

30.30.30

40.30.30

50.30.30

60.30.30

70.30.30

110.30.30

160.30.30

4,0

4,0+L/250 (18-22 °С)

4,0+L/250 (18-22 °С)

12,0

6,5

4,0

3,8

30.30.40

40.30.40

50.30.40

60.30.40

70.30.40

110.30.40

160.30.40

4,5

4,5+L/250 (18-22 °С)

4,5+L/250 (18-22 °С)

13,0

7,5

4,5

4,3

30.40.25

40.40.25

50.40.25

60.40.25

70.40.25

110.40.25

160.40.25

4,5

4,5+L/250 (18-22 °С)

4,5+L/250 (18-22 °С)

13,0

7.0

4,5

4,0

30.40.30

40.40.30

50.40.30

60.40.30

70.40.30

110.40.30

160.40.30

4,5

4,5+L/250 (18-22 °С)

4,5+L/250 (18-22 °С)

13,0

7,0

4,5

4,0

30.40.40

40.40.40

50.40.40

60.40.40

70.40.40

110.40.40

160.40.40

5,0

5,0+L/250 (18-22 °С)

5,0+L/250 (18-22 °С)

14,0

8,0

5.0

4,3

30.50.25

40.50.25

50.50.25

60.50.25

70.50.25

110.50.25

160.50.25

5,0

5,0+L/250 (18-22 °С)

5,0+L/250 (18-22 °С)

14,0

8,5

4.5

4,5

1

2

3

4

5

6

7

8

30.50.30

40.50.30

50.50.30

60.50.30

70.50.30

110.50.30

160.50.30

5,0

5,0+L/250 (18-22 °С)

5,0+L/250 (18-22 °С)

14,0

9,0

5,0

4,8

30.50.40

40.50.40

50.50.40

60.50.40

70.50.40

110.50.40

160.50.40

5,5

5,5+L/250 (18-22 °С)

5,5+L/250 (18-22 °С)

15,0

9,5

5,5

5,3

Примечание: L - измеряемая длина, м

КИМ LK V-GP

Габаритные размеры, мм

Диапазон измерений, мм

Масса,

кг

По оси X

По оси Y

По оси Z

По оси X

По оси Y

По оси Z

1

2

3

4

5

6

7

8

30.30.25

5050

4908

6685

От 0 до 3048

От 0 до 3048

От 0 до 2540

8588

40.30.25

6166

4908

6685

От 0 до 4064

От 0 до 3048

От 0 до 2540

11687

50.30.25

7282

4908

6685

От 0 до 5080

От 0 до 3048

От 0 до 2540

16446

60.30.25

8395

4908

6685

От 0 до 6096

От 0 до 3048

От 0 до 2540

18611

70.30.25

9514

4908

6685

От 0 до 7112

От 0 до 3048

От 0 до 2540

20741

110.30.25

13850

5058

6685

От 0 до 11049

От 0 до 3048

От 0 до 2540

31350

160.30.25

19310

5058

6685

От 0 до 16002

От 0 до 3048

От 0 до 2540

48491

30.30.30

5050

4908

7701

От 0 до 3048

От 0 до 3048

От 0 до 3048

8613

40.30.30

6166

4908

7701

От 0 до 4064

От 0 до 3048

От 0 до 3048

11712

50.30.30

7282

4908

7701

От 0 до 5080

От 0 до 3048

От 0 до 3048

16471

60.30.30

8395

4908

7701

От 0 до 6096

От 0 до 3048

От 0 до 3048

18636

70.30.30

9514

4908

7701

От 0 до 7112

От 0 до 3048

От 0 до 3048

20766

110.30.30

13850

5058

7701

От 0 до 11049

От 0 до 3048

От 0 до 3048

31375

160.30.30

19310

5058

7701

От 0 до 16002

От 0 до 3048

От 0 до 3048

48516

30.30.40

5050

4908

9733

От 0 до 3048

От 0 до 3048

От 0 до 4064

8741

40.30.40

6166

4908

9733

От 0 до 4064

От 0 до 3048

От 0 до 4064

11840

50.30.40

7282

4908

9733

От 0 до 5080

От 0 до 3048

От 0 до 4064

16599

60.30.40

8395

4908

9733

От 0 до 6096

От 0 до 3048

От 0 до 4064

18764

70.30.40

9514

4908

9733

От 0 до 7112

От 0 до 3048

От 0 до 4064

20894

110.30.40

13850

5058

9733

От 0 до 11049

От 0 до 3048

От 0 до 4064

31503

160.30.40

19310

5058

9733

От 0 до 16002

От 0 до 3048

От 0 до 4064

48644

30.40.25

5050

5923

6685

От 0 до 3048

От 0 до 4064

От 0 до 2540

8724

40.40.25

6166

5923

6685

От 0 до 4064

От 0 до 4064

От 0 до 2540

11823

50.40.25

7282

5923

6685

От 0 до 5080

От 0 до 4064

От 0 до 2540

16582

60.40.25

8395

5923

6685

От 0 до 6096

От 0 до 4064

От 0 до 2540

18747

70.40.25

9514

5923

6685

От 0 до 7112

От 0 до 4064

От 0 до 2540

20877

110.40.25

13850

6073

6685

От 0 до 11049

От 0 до 4064

От 0 до 2540

31486

160.40.25

19310

6073

6685

От 0 до 16002

От 0 до 4064

От 0 до 2540

48627

30.40.30

5050

5923

7701

От 0 до 3048

От 0 до 4064

От 0 до 3048

8804

40.40.30

6166

5923

7701

От 0 до 4064

От 0 до 4064

От 0 до 3048

11903

50.40.30

7282

5923

7701

От 0 до 5080

От 0 до 4064

От 0 до 3048

16662

60.40.30

8395

5923

7701

От 0 до 6096

От 0 до 4064

От 0 до 3048

18827

70.40.30

9514

5923

7701

От 0 до 7112

От 0 до 4064

От 0 до 3048

20957

110.40.30

13850

6073

7701

От 0 до 11049

От 0 до 4064

От 0 до 3048

31566

1

2

3

4

5

6

7

8

160.40.30

19310

6073

7701

От 0 до 16002

От 0 до 4064

От 0 до 3048

48707

30.40.40

5050

5923

9733

От 0 до 3048

От 0 до 4064

От 0 до 4064

8933

40.40.40

6166

5923

9733

От 0 до 4064

От 0 до 4064

От 0 до 4064

12032

50.40.40

7282

5923

9733

От 0 до 5080

От 0 до 4064

От 0 до 4064

16791

60.40.40

8395

5923

9733

От 0 до 6096

От 0 до 4064

От 0 до 4064

18956

70.40.40

9514

5923

9733

От 0 до 7112

От 0 до 4064

От 0 до 4064

21086

110.40.40

13850

6073

9733

От 0 до 11049

От 0 до 4064

От 0 до 4064

31695

160.40.40

19310

6073

9733

От 0 до 16002

От 0 до 4064

От 0 до 4064

48836

30.50.25

5050

6939

6685

От 0 до 3048

От 0 до 5080

От 0 до 2540

8904

40.50.25

6166

6939

6685

От 0 до 4064

От 0 до 5080

От 0 до 2540

12003

50.50.25

7282

6939

6685

От 0 до 5080

От 0 до 5080

От 0 до 2540

16762

60.50.25

8395

6939

6685

От 0 до 6096

От 0 до 5080

От 0 до 2540

18927

70.50.25

9514

6939

6685

От 0 до 7112

От 0 до 5080

От 0 до 2540

21057

110.50.25

13850

7089

6685

От 0 до 11049

От 0 до 5080

От 0 до 2540

31666

160.50.25

19310

7089

6685

От 0 до 16002

От 0 до 5080

От 0 до 2540

48807

30.50.30

5050

6939

7701

От 0 до 3048

От 0 до 5080

От 0 до 3048

8970

40.50.30

6166

6939

7701

От 0 до 4064

От 0 до 5080

От 0 до 3048

12069

50.50.30

7282

6939

7701

От 0 до 5080

От 0 до 5080

От 0 до 3048

16828

60.50.30

8395

6939

7701

От 0 до 6096

От 0 до 5080

От 0 до 3048

18993

70.50.30

9514

6939

7701

От 0 до 7112

От 0 до 5080

От 0 до 3048

21123

110.50.30

13850

7089

7701

От 0 до 11049

От 0 до 5080

От 0 до 3048

31732

160.50.30

19310

7089

7701

От 0 до 16002

От 0 до 5080

От 0 до 3048

48873

30.50.40

5050

6939

9733

От 0 до 3048

От 0 до 5080

От 0 до 4064

9099

40.50.40

6166

6939

9733

От 0 до 4064

От 0 до 5080

От 0 до 4064

12198

50.50.40

7282

6939

9733

От 0 до 5080

От 0 до 5080

От 0 до 4064

16957

60.50.40

8395

6939

9733

От 0 до 6096

От 0 до 5080

От 0 до 4064

19122

70.50.40

9514

6939

9733

От 0 до 7112

От 0 до 5080

От 0 до 4064

21252

110.50.40

13850

7089

9733

От 0 до 11049

От 0 до 5080

От 0 до 4064

31861

160.50.40

19310

7089

9733

От 0 до 16002

От 0 до 5080

От 0 до 4064

49002

Допускаемая масса измеряемого объекта зависит от прочностных характеристик фундамента.

Диапазон температур при поверке, °С -допускаемое изменение температуры

20±2 1 °С/ч; 2 °С/8 ч

Диапазон рабочих температур, °С

От 15 до 40

Относительная влажность воздуха, %

От 20 до 80 без конденсата

Расход воздуха, л/мин

500

Давление сжатого воздуха, кПа

620

Питание

-i0 (И,

230 В *, 13 А

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной направляющей методом наклейки.

Комплектность

Машина координатно-измерительная портальная LK V-GP    1 шт.

Приспособление для крепления измеряемых деталей    1 шт.

Комплект сменных измерительных наконечников    1 компл.

Руководство по эксплуатации    1 экз.

осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки»

Сведения о методах измерений

Сведения о методе измерений содержатся в документе «Машины координатноизмерительные портальные LK V-GP. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портальным LK V-GP

МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Техническая документация фирмы-производителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям

50108-12
Номер в ГРСИ РФ:
50108-12
Производитель / заявитель:
"Nikon Metrology Europe NV", Бельгия
Год регистрации:
2012
Cрок действия реестра:
01.06.2017
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
