Государственный реестр средств измерений

Машины испытательные универсальные ИР 5082, 50109-12

50109-12
Машины испытательные универсальные ИР 5082 (далее - машины) предназначены для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.
Карточка СИ
Номер в госреестре 50109-12
Наименование СИ Машины испытательные универсальные
Обозначение типа СИ ИР 5082
Изготовитель ООО "Импульс", г.Иваново; ООО "ИТС", г.Иваново (срок свидетельства: 01.06.2017 г.)
Год регистрации 2012
Срок свидетельства 10.03.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машины испытательные универсальные ИР 5082 (далее - машины) предназначены для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.

Описание

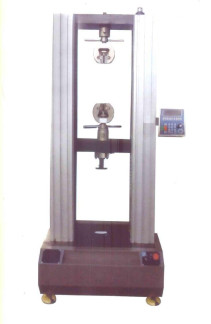

Машины испытательные универсальные ИР 5082 представляют собой силовую конструкцию, выполненную по двухстоечной схеме. В основании машины расположены элементы системы электропривода. На плите основания установлена штанга крепления неподвижного столика. По направляющим стойкам скользит подвижная траверса с укреплённым на ней датчиком силоизмерительным тензорезисторным. К силоизмерительному датчику при помощи штанги крепится подвижный захват и столик. Траверса приводится в движение ходовыми винтами, которые вращаются электромотором. На оси правого ходового винта установлен датчик перемещения подвижной траверсы. В верхней части конструкции установлена верхняя неподвижная траверса, к которой крепится неподвижный захват. Направляющие стойки и ходовые винты закрыты защитными ограждениями. К правому ограждению прикреплён пульт управления.

Установка режимов и параметров работы машин осуществляется с помощью клавиатуры пульта управления. Результаты измерений и параметры режимов работы выводятся на дисплей пульта управления.

Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным тензорезисторным в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Принцип измерения перемещения подвижной траверсы основан на преобразовании вращательного движения ходового винта в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца. Деформирование образца осуществляется при помощи механизма нагружения путем перемещения подвижной траверсы относительно нижнего неподвижного столика (сжатие) или относительно верхней неподвижной траверсы (растяжение).

Для проведения испытаний на сжатие образец располагают на нижнем столике и направив подвижную траверсу вниз производят сдавливание образца. Для проведения испытаний на растяжение на траверсах устанавливаются захваты, в которые крепится образец. Подвижная траверса направляется вниз, происходит растяжение образца. Одновременно происходит измерение расстояния, пройденного подвижной траверсой.

Машины выпускаются в шести модификациях, отличающихся используемым тензо-резисторным датчиком силы. Модификации машин имеют следующие наибольшие пределы измерений (НПИ): ИР 5082-5 - 5 кН, ИР 5082-50 - 50 кН, ИР 5082-100 - 100 кН, ИР 5082200 - 200 кН, ИР 5081-500 - 500 кН соответственно.

Технические характеристики

№ п/п

Наименование характеристики

Значение

1

Диапазон испытательных нагрузок модификаций машин:

ИР 5082-5

ИР 5082-50

ИР 5082-100

ИР 5082-200

ИР 5082-500

от 0 до 5 кН от 0 до 50 кН от 0 до 100 кН от 0 до 200 кН от 0 до 500 кН

2

Пределы допускаемой приведённой погрешности при измерении нагрузок в диапазоне: от 0 до 0,02 НПИ

Пределы допускаемой относительной погрешности при измерении нагрузок в диапазоне: от 0,02 НПИ до НПИ

±0,02 % от НПИ ±1 %

3

Диапазон измерения перемещения подвижной траверсы модификаций машин:

ИР 5082-5 ИР 5082-50 ИР 5082-100 ИР 5082-200 ИР 5082-500

от 0,1 до 1075 мм от 0,1 до 1200 мм от 0,1 до 1200 мм от 0,1 до 1350 мм от 0,1 до 1350 мм

4

Предел допускаемой абсолютной погрешности измерения перемещения подвижной траверсы в диапазоне от 0,1 до 50 мм от 50 до 300 мм

от 300 мм до максимального значения

±0,01 мм ±0,1 мм ±0,5 мм

5

Диапазон задания скорости перемещения подвижной траверсы

от 0,01 до 1000 мм/мин

№ п/п

Наименование характеристики

Значение

6

Предел допускаемых погрешностей поддержания рабочей

скорости перемещения подвижной траверсы в диапазоне

скоростей:

от 0,01 до 5 мм/мин

±0,01 мм/мин

от 5 до 1000 мм/мин

±1 % от заданной ско

рости

7

Максимальная скорость перемещения подвижной траверсы

1000 мм/мин

8

Цена единицы наименьшего разряда при измерении переме

щения подвижной траверсы

0,001 мм

9

Наибольший ход подвижной траверсы без захватов и при-

способлений модификаций машин:

ИР 5082-5

1075 мм

ИР 5082-50

1200 мм

ИР 5082-100

1200 мм

ИР 5082-200

1350 мм

ИР 5082-500

1350 мм

10

Общая потребляемая мощность модификаций машин:

ИР 5082-5

0,5 кВт

ИР 5082-50

1,5 кВт

ИР 5082-100

1,5 кВт

ИР 5082-200

3,0 кВт

ИР 5082-500

5,0 кВт

11

Габаритные размеры модификаций машин:

ИР 5082-5:

-ширина

780 мм

-длина

577 мм

-высота

1737 мм

ИР 5082-50:

-ширина

940 мм

-длина

500 мм

-высота

2164 мм

ИР 5082-100:

-ширина

1110 мм

-длина

614 мм

-высота

222 мм

ИР 5082-200:

-ширина

1200 мм

-длина

760 мм

-высота

2400 мм

ИР 5082-500:

-ширина

1200 мм

-длина

770 мм

-высота

2500 мм

12

Масса модификаций машин:

ИР 5082-5

160 кг

ИР 5082-50

490 кг

ИР 5082-100

1100 кг

ИР 5082-200

1200 кг

ИР 5082-500

1500 кг

№ п/п

Наименование характеристики

Значение

13

Напряжение питания

ИР 5082-5

220 В

ИР 5082-50

220 В

ИР 5082-100

220 В

ИР 5082-200

380 В

ИР 5082-500

380 В

14

Частота напряжения питания

50/60 Гц

15

Наработка машины на отказ

1000 ч

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта в верхней левой части типографским способом и на табличку, расположенную на боковой панели машины фотохимическим способом.

Комплектность

Наименование

Обозначение

Машина испытательная универсальная ИР 5082, в том числе:

Установка испытательная

5082.01.00.00

Комплект механических захватов на растяжение

5082.03.00.00

Пульт управления

5082.02.00.00

Рым болт

Эксплуатационная документация:

Машина испытательная универсальная ИР 5082 Паспорт

5082.00.00.00 ПС

Машина испытательная универсальная ИР 5082 Руководство по эксплуатации

5082.00.00.00 РЭ

Машина испытательная универсальная ИР 5082 Методика поверки

5082.00.00.000 МП

Комплект дополнительных поставок:

Приспособление для проведения испытаний на изгиб

Поверка

осуществляется в соответствии с документом «Машины испытательные универсальные ИР 5082. Методика поверки. 5082.00.00.000 МП» утвержденной ГЦИ СИ ФБУ «Ивановский ЦСМ» 28 февраля 2012 года. Основные средства поверки указаны в приведенной таблице:

п/п

Наименование средства измерений

Метрологические характеристики

Диапазон измерений

Погрешность, класс точности

1

2

3

4

1

Динамометр универсальный АЦДУ-0,5А-1

0,05 -0,5 кН

ПГ ±0,24 %

2

Динамометр универсальный АЦДУ-5А-1

0,5-5 кН

ПГ ±0,24 %

3

Динамометр универсальный АЦДУ-50А-1

5-50 кН

ПГ ±0,24 %

4

Динамометр универсальный АЦДУ-10А-1

1-10 кН

ПГ ±0,24 %

5

Динамометр универсальный АЦДУ-100А-1

10-100 кН

ПГ ±0,24 %

6

Динамометр универсальный АЦДУ-200А-1

20-200 кН

ПГ ±0,24 %

7

Динамометр универсальный АЦДУ-500А-1

50-500 кН

ПГ ±0,24 %

8

Индикатор часового типа ИЧ-50

0-50 мм

ПГ ±35 мкм

9

Штангенрейсмас ШР-2000-0,1

0-2000 мм

ПГ±0,2 мм

10

Секундомер СОСпр-2б-2-000

0-30 мин

КТ 2

11

Штангенциркуль ШЦ-11-300-0,05

0-300 мм

ПГ±0,1 мм

Сведения о методах измерений

В соответствии с документом Машины испытательные универсальные ИР 5082 Руководство по эксплуатации 5082.00.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к Машинам испытательным универсальным ИР 5082

ТУ 4271-004-75911452-11 Машины испытательные универсальные ИР 5082.

ГОСТ 29840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством РФ обязательным требованиям.
