| Номер в госреестре | 50112-12 |
| Наименование СИ | Системы центровки и измерения взаимного расположения поверхностей |
| Обозначение типа СИ | Easy-Laser |
| Изготовитель | "Damalini AB", Швеция |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы центровки и измерения взаимного расположения поверхностей Easy-Laser (далее - системы) предназначены для измерений линейного перемещения и отклонений от соосности валов и других узлов промышленных агрегатов, измерений отклонений от плоскостности, прямолинейности, перпендикулярности и параллельности.

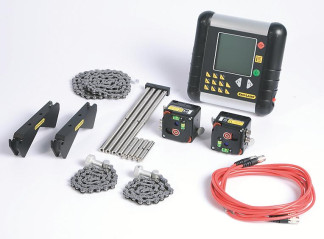

Системы Easy-Laser являются портативными переносными системами, основными блоками которых являются измерительный блок, блок лазерного излучения (Рис.Ы) и блок приемника (Рис.^), блок дисплея (Рис.1с) с кнопками для управления процессом измерений, мишени разных конструкций (Рис.1Ь) и кабель (Рис.1е).
Принцип измерений с помощью систем Easy-Laser состоит в том, что блок с лазерным источником крепится на вал роторного агрегата по одну сторону муфты, а блок с приемником излучения - на вал другого роторного агрегата, подлежащего центровке с первым агрегатом. Лазерный луч направляется на позиционно-чувствительный фотоприемник блока приемника излучения. На приемнике излучения определяется положение луча на плоскости фотоприемника. Система вычисляет и отображает на дисплее значения отклонений от параллельности, соосности или смещения сочленяемых машин (например, двигатель-насос, два шпинделя и т.д.), а также параметры выравнивания опор подвижной машины.
Системы выпускаются следующих модификаций, различающихся конструкцией основных блоков, различными типами приспособлений для креплений датчиков, а также назначением.
Модификация D160 состоит из следующих основных блоков: блока лазерного излучения, блока приемника, дисплея, мишеней и предназначена для центровки шкивов.
Модификации D450, D480, D505, D525 состоят из следующих основных блоков: блока дисплея D279, измерительного блока S, измерительного блока M. Данные модели предназначены для центровки валов и отличаются друг от друга размерами приемного окна блока, устанавливаемого на подвижную машину измерительного блока M.
Модификация D550 состоит из следующих основных блоков: блок дисплея D336, измерительный блок S D335, измерительный блок M D334 и предназначена для центровки валов.
Модификация D600 состоит из следующих основных блоков: блок дисплея D279, блока приемника D5 и предназначена для измерений отклонения от плоскости, прямолинейности, перпендикулярности и параллельности.
Модификация D630 состоит из следующих основных блоков: блок дисплея D279, блока лазерного излучения D75, блока приемника D157 и предназначена для выверки экструдера.
Модификация D640 состоит из следующих основных блоков: блока дисплея D279, измерительного блока S, измерительного блока M, блок лазерного излучения D22 , блока лазерного излучения D146 и предназначена для центровки шпинделей в станках.
Модификация D650 состоит из следующих основных блоков: блока дисплея D279, блока лазерного излучения D75, блока смещения D75 и предназначена для выверки отверстий.
Модификация E950 состоит из следующих основных блоков: блок дисплея, блока лазерного излучения D75, блока приемника E4 и предназначена для выверки отверстий.
Модификация D660 состоит из следующих основных блоков: блока приемника, блок лазерного излучения D279, блока лазерного излучения D75 и предназначена для выверки турбин.
Модификация D670 состоит из следующих основных блоков: блока приемника D5, блока лазерного излучения D279, блока лазерного излучения D22, угловой призмы D46 и предназначена для определения параллельности валов.
Модификация D800 состоит из следующих основных блоков: блока дисплея D279, блока лазера D23, блока приемника D6 и предназначена для выверки отклонения от плоскости, прямолинейности, перпендикулярности и параллельности.
Модификация E170 состоит из следующих основных блоков: блока лазерного излучения, приемника, мишеней и предназначена для центровки валов.
Модификация E530 состоит из следующих основных блоков: измерительного блока M, измерительного блока S, блока дисплея E52 и предназначена для центровки валов.
Модификация E710 состоит из следующих основных блоков: измерительного блока M, измерительного блока S, блока дисплея E51 и предназначена для центровки валов.
Модификация E910 состоит из следующих основных блоков: блока лазерного излучения D22, блока приемника E5, блока дисплея и предназначена для центровки валов.
Модификация E915 состоит из следующих основных блоков: блока лазерного излучения D23, приемника Е5, блока дисплея и предназначена для центровки валов.
| D600 | •«"о |
| D630 | |
| D640 |
Рис. 2 - Модификации системы центровки и измерения взаимного расположения поверхностей Easy-Laser
Программное обеспечение предназначено для управления системами Easy-Laser, а также для получения и сохранения результатов измерений.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Модификации E1 | L70 | |||
| ПО отсутствует | ||||
| Модификация D] | L60 | |||
| EasyLink | v.1.0.6 | v.1.0.6. | - | - |
| Модификации D450, D480, D505, D525, D550, D600, D630 D640, D650, D660, D670, D800 | ||||
| EasyLink | AC1.07 | v.06-00002 | B53E775B | CRC-32 |
| Модификации E530, E710, E910, E915, E950 | ||||
| EasyLink | 1.8.1.0.elu | v.1.8.1.0 | B53E775B | CRC-32 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения системы центровки и измерения взаимного расположения поверхностей Easy-Laser соответствует уровню «А» по МИ 3286-2010.
| Тип лазера | полупроводниковый |
| Степень опасности генерируемого излучения | 2 класс по ГОСТ Р 5072394 (SS-EN-608 25-1-1994, CFR 1040.10/11-1993) |
| Длина волны, нм | 635 - 670 |
| Мощность лазера, не более, мВт | 1 |
| Диапазон измерений линейного перемещения, мм для моделей: D160, E170 D450, D480 D505, D525, D550, D600, D630, D640, D650, D660, D670, D800 E530, E710, E910, E915, E950 | ± 3 ± 5 ± 9 ± 10 | ||
| Пределы допускаемой относительной погрешности измерений линейно | |||
| го перемещения | ± 1% | ||
| Расстояние, на котором производится измерение, м | |||
| для моделей | |||
| D160, E170 | до 3 | ||
| D450, D480, E530 | до 10 | ||
| D505, D525, D550, E710 | до 20 | ||
| D640, E950 | до 40 | ||
| D600, D630, D650, D660, D670, D800, E910, E915 | до 50 | ||
| Дискретность отсчета, мм, для моделей: | |||
| D450, D480, D505, D525, D550, D600, D630, D640, D650, D660, D670, | |||
| D800, E710, E530, E910, E915, E950 | 0,001 | ||
| D160, E170 | 0,1 | ||
| Условия эксплуатации: | |||
| диапазон рабочих температур, °С | От 0 до 50 | ||
| относительная влажность, %, не более | 95 | ||
| Габаритные размеры, мм: | длина | ширина | высота |
| блока лазерного излучения | 145 | 86 | 30 |
| блока дисплея | 78 | 120 | 23 |
| блока D279 | 180 | 175 | 40 |
| блока D336 | 177 | 180 | 43 |
| блоков E51, E52 | 250 | 175 | 63 |
| Масса, г: | |||
| блока лазерного излучения | 270 | ||
| блока дисплея | 170 | ||
| блока D279 | 1080 | ||
| блока D336 | 1080 | ||
| блоков E51, E52 | 1030 | ||
| Питание | Батарея 1kR6 (AA) 1,5 В | ||
Знак утверждения типа наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским методом.
| № | Наименование | Количество | Примечание |
| 1 | Системы центровки и измерения взаимного расположения поверхностей Easy-Laser | 1 шт. | модель в соответствии с заказом |
| 2 | Комплектующие | 1 компл. | в соответствии с моделью |
| 3 | Руководство по эксплуатации | 1 экз. | |
| 4 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 50112-12 «Системы центровки и измерения взаимного расположения поверхностей Easy-Laser. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 г.
Перечень основных средств поверки:
Трехкоординатная измерительная машина с погрешностью измерений ±(5+L/300) мкм, где L - измеряемый размер в мм
Методы измерений изложены в Руководстве по эксплуатации на соответствующую модификацию системы.
Нормативные и технические документы, устанавливающие требования к системам центровки и измерения взаимного расположения поверхностей Easy-Laser:
1. Техническая документация фирмы - изготовителя.
2. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
| Зарегистрировано поверок | 141 |
| Поверителей | 15 |
| Актуальность данных | 18.09.2024 |
