| Номер в госреестре | 50113-12 |
| Наименование СИ | Сканеры |
| Обозначение типа СИ | СканШейп 100Р |
| Изготовитель | ООО "Люмента", г.Череповец |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сканеры СканШейп 100P (далее по тексту - сканеры) предназначены для измерений линейных размеров образцов фасонного профиля изделий из черных и цветных металлов с гладкими поверхностями.
Сканер состоит из основания и крышки. На крышке с внутренней стороны расположена панель осветителя, а в основании смонтирована электронная схема сканера. На поверхности основания в сторону панели осветителя расположен стеклянный экран, на который устанавливается для сканирования измеряемый образец с наибольшими габаритными размерами измеряемого образца 100 х 100 х 20 мм. На задней стенке основания имеется USB-разъем, вход электропитания и кнопка включения сканера.
Принцип действия сканера основан на получении изображения профиля измеряемой детали и анализе геометрических размеров профиля.
В результате сканирования измеряемой детали создается четкая тень, повторяющая контур детали. Полученное изображение в виде файла передается в персональный компьютер для последующего анализа и архивации. С помощью программного обеспечения производится вычисление линейных размеров контура детали (длина, ширина, радиус кривизны), а также оценка соответствия полученного изображения эталонной форме данного типа фасонного профиля.

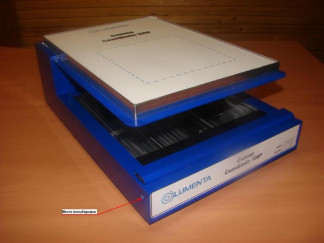

Фотография внешнего вида сканера представлена на рисунке 1.
Сканер имеет программное обеспечение (ПО), установленное на CD и загружаемое на ПЭВМ. Программное обеспечение защищено от преднамеренных и непреднамеренных изменений паролем.
ПО имеет следующие идентификационные данные:
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ScanShape Scanner SW 1.0 | ScanShape Scanner SW 1.0 | 1.0 | 47B76214 | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Диапазон измерений длины, мм | от 10 до 100 |
| Пределы допускаемой погрешности измерений длины, мм | ± 0,042 |
| Максимальное время сканирования, с | 180 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 368 х 252 х 132 |
| Масса, кг, не более | 6,5 |
| Электрическое питание: сеть переменного тока частотой 50 Гц напряжением, В | 220 ± 20 |
| Условия эксплуатации - температура воздуха, °С - относительная влажность при температуре 35 °С, не выше, % | от 0 до +40 95 |
Знак утверждения типа наносится на заднюю панель сканера в виде пленочного шиль-дика и на титульные листы руководства по эксплуатации РЭ-0135-002-53975859-11 и паспорта ПС-0135-002-53975859-11 типографским способом.
| Наименование | Количество, шт. | |
| Сканер СканШейп 100P | 1 | |
| Кабель USB | 1 | |
| ПО на CD диске | 1 | |
| ПС-0135-002-53975859-11 | «Сканер СканШейп 100P. Паспорт» | 1 |
| РЭ-0135-002-53975859-11 «Сканер СканШейп 100P. Руководство по эксплуатации» | 1 | |
| МП-0135-002-53975859-11 «Сканер СканШейп 100P. Методика поверки» | 1 | |
осуществляется в соответствии с документом МП-0135-002-53975859-11 «Сканер СканШейп 100P. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.
Основные средства поверки: комплект мер длины КМД 100Р, диаметр 10 - 55 - 100 мм, пределы допускаемой погрешности размера диаметра ± 0,02 мм.
Метод измерений изложен в документе РЭ-0135-002-53975859-11 «Сканер Скан-Шейп 100P. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сканерам СканШейп 100P
ТУ-0135-002-53975859-11 «Сканер СканШейп 100P. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
