| Номер в госреестре | 50119-12 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры показывающие |
| Обозначение типа СИ | МПА-Кс, ВПА-Кс и МВПА-Кс |
| Изготовитель | ОАО "Манотомь", г.Томск |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс, МВПА-Кс (в дальнейшем приборы) предназначены для измерения избыточного и вакууммет-рического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (CO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы МП3 А-Кс, ВП3 А-Кс и МВП3 А-Кс изготавливаются в металлическом корпусе диаметром 100 мм без фланца, приборы МП4А-Кс, ВП4А-Кс и МВП4А-Кс - в корпусе диаметром 160 мм без фланца. Расположение штуцера - радиальное.

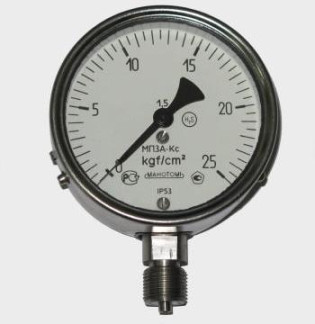

Фотографии общего вида приборов приведены на рисунке 1.
Условное обозначение приборов и диапазон показаний указаны в таблице 1. Таблица 1
| Условное обозначение прибора | Диапазон показаний | ||
| кПа | МПа | кгс/см2 | |
| от 0 до 60 | - | от 0 до 0,6 | |
| от 0 до 100 | - | от 0 до 1 | |
| от 0 до 160 | - | от 0 до 1,6 | |
| МП3А-Кс | от 0 до 250 | - | от 0 до 2,5 |
| МП4А-Кс | от 0 до 400 | - | от 0 до 4 |
| от 0 до 600 | - | от 0 до 6 | |
| - | от 0 до 1 | от 0 до 10 | |
| - | от 0 до 1,6 | от 0 до 16 | |
| - | от 0 до 2,5 | от 0 до 25 | |
| - | от 0 до 4 | от 0 до 40 | |
| - | от 0 до 6 | от 0 до 60 | |
| МП3А-Кс МП4А-Кс | - | от 0 до 10 | от 0 до 100 |
| - | от 0 до 16 | от 0 до 160 | |
| - | от 0 до 25 | от 0 до 250 | |
| - | от 0 до 40 | от 0 до 400 | |
| - | от 0 до 60 | от 0 до 600 | |
| - | от 0 до 100 | от 0 до 1000 | |
| - | от 0 до 160 | от 0 до 1600 | |
| ВП3А-Кс ВП4А-Кс | от минус 100 до 0 | - | от минус 1 до 0 |
| МВП3А-Кс МВП4А-Кс | от минус 100 до 60 | - | от минус 1 до 0,6 |
| от минус 100 до 150 | - | от минус 1 до 1,5 | |
| от минус 100 до 300 | - | от минус 1 до 3,0 | |
| от минус 100 до 500 | - | от минус 1 до 5,0 | |
| - | от минус 0,1 до 0,9 | от минус 1 до 9,0 | |
| - | от минус 0,1 до 1,5 | от минус 1 до 15 | |
| - | от минус 0,1 до 2,4 | от минус 1 до 24 |
Диапазон измерений приборов равен диапазону показаний.
Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний ±1,0 и ±1,5
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности.
По устойчивости к климатическим воздействиям приборы имеют исполнение УХЛ категорию размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 50 до плюс 50 °С.
Изменение показаний приборов от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле:
Д = ± Kt At,
где Kt - температурный коэффициент не более 0,06 %/°С;
At - абсолютное значение разности температур, определяемое по формуле:
At = |t2 - ti|,
где t1 - температура окружающего воздуха (23±2) °С - для приборов класса точности 1,0 и (23±5) °С - для приборов класса точности 1,5;
t2 - любое значение температуры в интервале от минус 50 до плюс 50 °С.
По устойчивости к механическим воздействиям приборы имеют исполнение L3 по ГОСТ Р 52931-2008.
По защищенности от проникновения внутрь твердых предметов и воды приборы имеют
исполнение по ГОСТ 14254-96 IP53
Габаритные размеры, мм, не более:
- МП3А-Кс, ВП3А-Кс и МВП3А-Кс 0101x53x140
- МП4А-Кс, ВП4А-Кс и МВП4А-Кс 0161,5x55x200 Полный средний срок службы, лет, не менее 8
Средняя наработка на отказ, ч 50000
Масса, кг, не более:
- МП3А-Кс, ВП3А-Кс и МВП3А-Кс 0,5
- МП4А-Кс, ВП4А-Кс и МВП4А-Кс 1,6
Знак утверждения типа наносят на циферблат офсетной печатью, на эксплуатационную документацию - типографским способом.
| В комплект поставки входит: | |
| Прибор | - 1 шт. (в соответствии с заказом) |
| Паспорт 5Ш0.283.281 ПС | - 1 экз. (для внутреннего рынка) |
| Паспорт 5Ш0.283.442 ПС | - 1 экз. (для АЭС - внутренний рынок) |
| Паспорт 5Ш0.283.458 ПС | - 1 экз. (для экспорта) |
| Паспорт 5Ш0.283.459 ПС | - 1 экз. (для АЭС - экспорт) |
| Руководство по эксплуатации 5Ш0.283.281 РЭ | - 1 экз. |
осуществляется по документу МИ 2124-90 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки".
Методика измерений приведена в документе 5Ш0.283.281 РЭ «Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс».
Нормативные и технические документы, устанавливающие требования к приборам
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Технические условия ТУ 25-7329.002-96 «Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс».
