Государственный реестр средств измерений

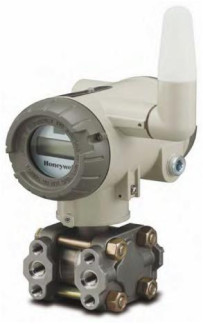

Преобразователи давления измерительные беспроводные XYR6000, 50120-12

50120-12
Преобразователи давления измерительные беспроводные XYR6000 предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ,жидкость, пар.
Документы
Карточка СИ
Номер в госреестре 50120-12
Наименование СИ Преобразователи давления измерительные беспроводные
Обозначение типа СИ XYR6000
Изготовитель "Honeywell International Inc.", США
Год регистрации 2012
Срок свидетельства 02.05.2022
МПИ (интервал между поверками) 3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев
Описание типа скачать

Назначение

Преобразователи давления измерительные беспроводные XYR6000 предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ, жидкость, пар.

Описание

В преобразователях давления измерительных беспроводных XYR6000 используется тен-зорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление тензорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый или цифровой выходной сигналы. Электронная схема блока обеспечивает как линейную, так и квадратичную зависимость выходного сигнала от изменений входного давления. Встроенный микропроцессор существенно улучшает характеристики преобразователя, производит компенсацию погрешности преобразователя по температуре и статическому давлению, что позволяет значительно повысить точность измерений.

С помощью электронной схемы полученный сигнал преобразуется в цифровой код, обрабатывается и выводится на показывающие устройства, как расположенные на корпусе преобразователя, так и (посредством специальных радио - передающих и принимающих устройств) на удаленные устройства. Преобразователи могут осуществлять дистанционную перенастройку диапазонов измерений, осуществлять функции самодиагностики, непрерывно отслеживая техническую исправность.

Модификация STAW, STRW служит для измерений абсолютного давления, STGW, STRW - для измерений избыточного давления, а STDW, STRW, STFW - для измерений разности давлений. Модель STFW имеет фланцевое основание, а модель STRW - выносные мембраны.

Преобразователи давления измерительные беспроводные XYR6000 имеют взрывозащищенное исполнение - маркировка О Ex ia IIB Т4 X.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Встроенное ПО преобразователя

Software/ Firmware

Не ниже R1.02.01

Не используется

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.

Технические характеристики

Наименование характеристики

Значение

характеристики

Диапазоны измерений:

-    абсолютного давления, бар (МПа) (STAW, STRW)

-    избыточного давления, бар (МПа)

STGW

STRW

-    разности давлений, бар (МПа)

STDW

STRW, STFW

от 0 до 35 (от 0 до 3,5)

от 0 до 690 (от 0 до 69) от 0 до 210 (от 0 до 21)

от 0 до 210 (от 0 до 21) от 0 до 7 (от 0 до 0,7)

Пределы допускаемой основной приведенной погрешности (в зависимости от модификации), %

± (от 0,0625 до 0,5)

Температура окружающей среды, °С

от минус 40 до плюс 85

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % от шкалы на 28 °С

± 0,15

Информативный параметр выходного сигнала:

-    цифровой радио беспроводной сигнал

-    цифровой показывающий сигнал

протокол ISA100 LCD дисплей

Г абаритные размеры без антенны, мм, не более

174x210x100

Масса, кг, не более (в зависимости от модификации)

от 2 до 5

Знак утверждения типа

Знак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Преобразователь давления измерительный беспроводной XYR6000

1

Элементы питания

1

По заказу

ИК адаптер

1

По заказу

Паспорт

1

Методика поверки

1

Поверка

Манометр грузопоршневой МП-2,5 I и II-го разрядов по ГОСТ 8291-83

Пределы относительной допускаемой основной погрешности: ± 0,02%; ± 0,05% в диапазоне измерений от 25 кПа до 0,25 МПа.

Манометр грузопоршневой МП-6 I и II-го разрядов по ГОСТ 8291-83

Пределы допускаемой основной погрешности: (± 0,02; ± 0,05) % в диапазоне измерений от 0,06 до 0,6 МПа.

Манометр грузопоршневой МП-60 I и II-го разрядов по ГОСТ 8291-83

Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 0,6 до 6 МПа.

Манометр грузопоршневой МП-600 I и II-го разрядов по ГОСТ 8291-83

Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 6 до 60 МПа.

Сведения о методиках (методах) измерений приведены в документе «Преобразователи давления измерительные беспроводные XYR6000. Паспорт».

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным беспроводным XYR6000

1.    Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».

2.    Техническая документация «Honeywell International Inc.», США.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 23
Поверителей 2
Актуальность данных 24.11.2024
