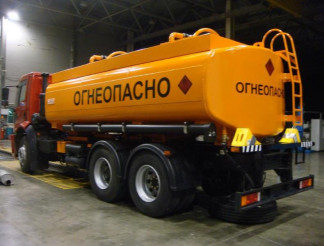

Автоцистерны 664814, 664824, 50126-12

Назначение

Автоцистерны модели 664814, 664824 являются мерами полной вместимости и предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (10000кгс) и более, а также кратковременного хранения светлых нефтепродуктов.

Описание

Автоцистерны безрамной конструкции и состоят из следующих основных частей:

•    цистерны;

•    опорного устройства;

•    подвески и осей;

•    тормозного управления;

•    электрооборудования;

•    противопожарных средств;

•    технологического оборудования.

Автоцистерны модели 664814 изготовлены из алюминиевого листа марки Амг5 ГОСТ 21631-76.

Автоцистерны модели 664824 изготовлены из стали марки 09Г2С ГОСТ 19281-89;

Цистерна представляет сварную емкость чемоданообразного сечения, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны.

К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:

•    дыхательный клапан;

•    патрубок для отвода паров нефтепродуктов с огнепреградителем;

•    датчик предельного уровня наполнения.

На внутренней стороне стенки горловин установлены указатели уровня наполнения.

В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназначенные для установки донных клапанов.

В средней части цистерны установлен ящик технологического оборудования и одновременно служащий боковой защитой автоцистерн.

На автоцистернах установлены ящик с песком и ящики огнетушителей.

Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, предназначенная для проведения технологических операций по наливу (сливу), а также технического обслуживания автоцистерн.

Подвеска включает в себя четыре четверть эллиптических двухлистовых рессор, являющихся одновременно опорами для четырех пневмобаллонов подвески и четырех кронштейнов, воспринимающих поперечные и вертикальные силы, передающиеся от осей автоцистерны через рессоры. Соединение рессоры и балки оси имеет U- образную форму и при поперечном нагружении выполняет функцию стабилизатора, противодействуя боковому наклону цистерны.

Автоцистерны оборудована рабочей и стояночной тормозными системами, выполненными по двухпроводной схеме. Привод тормозных механизмов - пневматический.

Электрооборудование автоцистерны включает в себя следующие элементы:

-    две семиклеммовые розетки;

-    жгуты проводов для подключения элементов системы освещения и сигнализации;

-    два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;

-    два фонаря полного габарита на гибкой основе;

-    два передних габаритных фонаря;

-    шести боковых габаритных фонарей, совмещенных с оранжевыми световозвращателями Е6;

Местами пломбирования являются:

•    крышки горловин в количестве 3 штук;

•    донные клапана в количестве 3 штук. Пломбируются с помощью свинцовых пломб и проволоки.

Технические характеристики

664824

17±0,340

(17000±340)

Номинальная вместимость цистерны, м (л)

Количество отсеков

Номинальная вместимость отсеков, м (л) отсек 1 отсек 2 отсек 3

6,5±0,130(65 00±130) 4,0±°,08°(4000±080) 6,5±°л3°(6500±ш)

Пределы допускаемой относительной погрешности АЦ, %, не более

Изменение вместимости до указателя уровня за счет образования воздушных мешков в верхней части цистерны, % от номинальной вместимости, не более Запасной объем для температурного расширения жидкости, % от номинальной вместимости, не менее Остаток жидкости в АЦ после его слива самотеком на горизонтальной площадке, %, от номинальной вместимости не более

Масса в снаряженном состоянии, кг, не более

11100

25720

8500х2550х3700

Полная масса, кг, не более

Г абаритные размеры, мм, не более

Условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность окружающего воздуха, %

атмосферное давление, кПа

Средняя наработка на отказ, ч, не менее

Средний срок службы АЦ, лет, не менее

664814

17±0,340

(17000±340)

3

7,0±0,140(7000±140) 3,0±0,060(3 0 00±060) 7,0±0,140(7000±140)

±0,4

±0,1

2

0,1

15300

29920

8500х2550х3700

от минус 40 до плюс 45 до 80 от 86 до 107 20000 10

Знак утверждения типа

наносится на фирменную табличку, расположенную в передней части автоцистерны ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней части по центру - типографским способом.

Комплектность

В комплект поставки входят:

Автоцистерна    1 шт Рукав напорно-всасывающий Ду 80 с соединительной арматурой 2 шт

Противооткатный упор    2 шт

Огнетушитель ОП-4    1 шт

Ключ для ящика технологического оборудования    2 шт

Формуляр    1 экз

Руководство по эксплуатации    1 экз

Документация на комплектующие изделия    1 комплект

осуществляетя по документу ГОСТ Р 8.569-98 “ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки”.

Основные средства поверки:

•    весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;

•    мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;

•    цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;

•    термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 °С до плюс 200 °С, ц.д. 0,1 °С.

Допускается применение других средств измерений с техническими характеристиками, не уступающим указанным, поверенных в установленном порядке.

Сведения о методах измерений

Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.01.124-0000 рэ.

Нормативные и технические документы, устанавливающие требования к автоцистернам модели 664814, 664824.

1.    Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009г. № 720), ( с изменениями от 10 сентября 2010г.).

2.    ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования"

3.    ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.

4.    ТУ 4521-001-05444977-2011. Автоцистерны моделей 664810, 664814, 664820, 664824. Технические условия.

Рекомендации к применению

измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
