| Номер в госреестре | 50127-12 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В, 96484D, 96484E |
| Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары |
| Год регистрации | 2012 |
| Срок свидетельства | 26.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

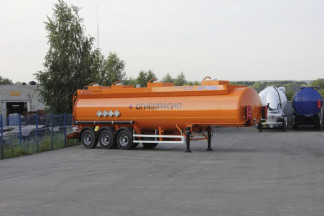

Полуприцепы-цистерны модели 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В, 96484D, 96484E являются мерами полной вместимости и предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (10000кгс) и более, а также кратковременного хранения светлых нефтепродуктов.
Полуприцепы - цистерны безрамной конструкции и состоят из следующих основных
частей:
• цистерны;
• опорного устройства;
• подвески и осей;
• тормозного управления;
• электрооборудования;
• противопожарных средств;
• технологического оборудования.
Полуприцепы-цистерны модели 964842,944843 изготовлены из алюминиевого листа марки Амг5 ГОСТ 21631-76.
Полуприцепы-цистерны 964844, 964847, 964848, 964849, 96484А, 96484В, 96484Д, 96484Е изготовлены из стали марки 09Г2С ГОСТ 19281-89.
Цистерна представляет сварную емкость цилиндрической формы переменного сечения, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
• дыхательный клапан;
• патрубок для отвода паров нефтепродуктов с огнепреградителем;
• датчик предельного уровня наполнения.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназначенные для установки донных клапанов.
В средней части цистерны приварены кронштейны для установки опорного устройства и установлен ящик технологического оборудования и одновременно служащий боковой защитой полуприцепов-цистерн.
На полуприцепы-цистерны установлены ящик с песком и ящики огнетушителей.
Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, предназначенная для проведения технологических операций по наливу (сливу), а также технического обслуживания полуприцепов-цистерн.
Подвеска включает в себя шесть четверть эллиптических двухлистовых рессор, являющихся одновременно опорами для шести пневмобаллонов подвески и шесть кронштейнов, воспринимающих поперечные и вертикальные силы, передающиеся от осей полуприцепов-
цистерн через рессоры. Соединение рессоры и балки оси имеет U- образную форму и при поперечном нагружении выполняет функцию стабилизатора, противодействуя боковому наклону цистерны.
Полуприцепы-цистерны оборудованы рабочей и стояночной тормозными системами, выполненными по двухпроводной схеме. Привод тормозных механизмов - пневматический.
Электрооборудование полуприцепов-цистерн включает в себя следующие элементы:
- две семиклеммовые розетки;
- жгуты проводов для подключения элементов системы освещения и сигнализации;
-два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- два фонаря полного габарита на гибкой основе;
- два передних габаритных фонаря;
- восемь боковых габаритных фонарей, совмещенных с оранжевыми световозвращателями Е6;
- два передних световозвращателя белого цвета;
- задний знак - длинномерное транспортное средство.
| 964842 | 964843 | 964844 | 964847 | 964848 | |
| Номинальная вме | |||||
| стимость цистерны, м3 (л) | 32±0,640 | 38±0,760 | 25±0,500 | 35±0,700 | 38±0,760 |
| (32000±640) | (38000±760) | (25000±500) | (35000±700) | (38000±760) | |
| Количество отсеков | 4 | 5 | 4 | 4 | 5 |
| Номинальная вме- | |||||
| стимость отсеков, | |||||
| м3(л) отсек 1 | 8 9±0,178 | 8,8±0,176 | 7 8±0,156 | 8,8±0,176 | 8,8±0,176 |
| отсек 2 | (8900±178) 6,6±0,132 | (8900±176) 7 2±0,144 | (7800±156) 7 0±0,140 | (8800±176) 8 9±0,178 | 6) 7 °з О 8, |
| отсек 3 | (6600±132) 8,8±0,176 | (7200±144) 6,7±0,134 | (7000±140) 5 1±0,102 | (8900±178) 8 9±0,178 | (7200±144) 6,7±0Д34 |
| отсек 4 | (8800±176) 7 7±0,154 | (6700±134) 8,5±0,170 | (5100±102) 5 1±0,102 | (8900±178) 8 4±0,168 | (6700±134) 8,5±0,170 |
| отсек 5 | (7700±154) | (8500±170) л о±0,136 6,8 (6800±136) | (5100±102) | (8400±168) | (8500±170) л о±0,136 6,8 (6800±136) |
| Масса в снаряженном состоянии, кг, не более | 5400 | 6100 | 7200 | 8200 | 9000 |
| Полная масса, кг, не более | 32000 | 37640 | 28700 | 37250 | 41680 |
| Г абаритные размеры, мм, не более | 10500х2550 х4000 | 11500х2550 x4000 | 10500х2550 х4000 | 10700х2550 х4000 | 11300х2550 х4000 |
| 964849 | 96484A | 96484B | 96484D | 96484E | |
| Номинальная вместимость цистерны, м3 (л) | 23±0,460 (23000±460) | 30±0,600 (30000±600) | 25±0’500 (25000±500) | 40±0,800 (40000±800) | 45±0,900 (45000±900) |
| Количество отсеков | 3 | 4 | 3 | 5 | 5 |
| Номинальная вместимость отсеков, м3(л) отсек 1 отсек 2 отсек 3 отсек 4 отсек 5 | 7 7±0,154 ’ (7700±154) 7 2±0,144 , (7200±144) 8 1±0,162 ’ (8100±162) | 8 9±0,178 (8900±178) 6,6±0,132 (6600±132) л о±0,136 6,8 (6800±136) 7 7±0,154 ’(7700±154) | 7 8±0,156 ’(7800±156) 7 2±0,144 ,(7200±144) 10±0,200 (10000±200) | 8 9±0,178 (8900±178) 7 5*0,150 ’(7500±150) 7 5*0,150 ’(7500±ш) 8,6±0,172 (8600±172) 7 5*0,150 ’(7500±ш) | 9 0±0,180 (9000±180) 7 0±0,140 ’(7000±140) 9 0±0,180 (9000±180) 8,0±0,160 (8000±160) 12±0,240 (12000±240) |
| Масса в снаряженном состоянии, кг, не более | 6500 | 6700 | 6900 | 9500 | 9500 |
| Полная масса, кг, не более | 26300 | 32500 | 28400 | 43900 | 48200 |
| Габаритные размеры, мм, не более | 8000х2550 х4000 | 9300х2550 х4000 | 9100х2550 х4000 | 12000х2550 х4000 | 13200х2550 х4000 |
| Пределы допускаемой относительной погрешности ШЩ, %, | |
| не более | ±0,4 |
| Изменение вместимости до указателя уровня за счет образования | |
| воздушных мешков в верхней части цистерны, % от номинальной | |
| вместимости, не более | ±0,1 |
| Запасной объем для температурного расширения жидкости, % от | |
| номинальной вместимости, не менее | 2 |
| Остаток жидкости в ШЩ после его слива самотеком на горизон | |
| тальной площадке, % от номинальной вместимости, не более | 0,1 |
Условия эксплуатации:
температура окружающего воздуха, °С от минус 40 до плюс 45
относительная влажность окружающего воздуха, % до 80
атмосферное давление, кПа от 86 до 107
Средняя наработка на отказ, ч, не менее 20000
Средний срок службы ППЦ, лет, не менее 10
наносится на фирменную табличку, расположенную в передней части полуприцепов-цистерн ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней части по центру - типографским способом.
Комплектность
В комплект поставки входят:
Полуприцеп-цистерна 1 шт Рукав напорно-всасывающий Ду 80 с соединительной арматурой 2 шт
Противооткатный упор 2 шт
Огнетушитель ОП-4 1 шт
Ключ для ящика технологического оборудования 2 шт
Формуляр 1 экз
Руководство по эксплуатации 1 экз
Документация на комплектующие изделия 1 комплект
осуществляетя по документу ГОСТ Р 8.569-98 “ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки”.
Основные средства поверки:
• весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;
• мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;
• цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;
• термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 °С до плюс 200 °С, ц.д. 0,1 °С.
Допускается применение других средств измерений с техническими характеристиками, не уступающим указанным, поверенных в установленном порядке.
Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.01.040-0000 РЭ.
Нормативные и технические документы, устанавливающие требования к полуприце-пам-цисцернам модели 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В, 96484D, 96484E.
1. Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009г. № 720), ( с изменениями от 10 сентября 2010г.).
2. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования"
3. ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
4. ТУ 4525-002-05444977-2011-1. Полуприцепы-цистерны моделей 964842, 964843, 964844, 964847, 964848, 964849, 96484А, 96484В, 96484Д, 96484Е. Технические условия.
измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
