Номер в госреестре | 50128-12 |
Наименование СИ | Прицепы-цистерны |
Обозначение типа СИ | 860200 |
Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары |
Год регистрации | 2012 |
Срок свидетельства | 26.06.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |

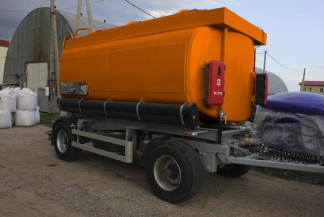

Прицепы-цистерны модели 860200 являются мерами полной вместимости и предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (10000кгс) и более, а также кратковременного хранения светлых нефтепродуктов.
Прицепы-цистерны безрамной конструкции и состоят из следующих основных частей:
• цистерны;
• опорного устройства;
• подвески и осей;
• тормозного управления;
• электрооборудования;
• противопожарных средств;
• технологического оборудования.
Прицепы-цистерны модели 860200 изготовлены из алюминиевого листа марки Амг5 ГОСТ 21631-76.
Цистерна представляет сварную емкость чемоданообразного сечения, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
• дыхательный клапан;
• патрубок для отвода паров нефтепродуктов с огнепреградителем;
• датчик предельного уровня наполнения.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназначенные для установки донных клапанов.
В средней части цистерны установлен ящик технологического оборудования и одновременно служащий боковой защитой прицепы-цистерны.
На прицепы-цистерны установлены ящик с песком и ящики огнетушителей.
Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, предназначенная для проведения технологических операций по наливу (сливу), а также технического обслуживания прицеп-цистерны.
Подвеска включает в себя четыре четверть эллиптических двухлистовых рессор, являющихся одновременно опорами для четырех пневмобаллонов подвески и четырех кронштейнов, воспринимающих поперечные и вертикальные силы, передающиеся от осей прицепы-цистерны через рессоры. Соединение рессоры и балки оси имеет U- образную форму и при поперечном нагружении выполняет функцию стабилизатора, противодействуя боковому наклону цистерны.
Прицепы-цистерны оборудованы рабочей и стояночной тормозными системами, выполненными по двухпроводной схеме. Привод тормозных механизмов - пневматический.
Электрооборудование прицепы-цистерны включает в себя следующие элементы:
- две семиклеммовые розетки;
- жгуты проводов для подключения элементов системы освещения и сигнализации;
- два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- два фонаря полного габарита на гибкой основе;
- четырех боковых габаритных фонарей, совмещенных с оранжевыми световозвращателями Е6;
Местами пломбирования являются:
• крышки горловин в количестве 3 штук;
• донные клапана в количестве 3 штук.
Пломбируются с помощью свинцовых пломб и проволоки.
Номинальная вместимость цистерны , м3 (л)
17±0,340
(17000±340)
3
6,5±0,130(65 00±130)
4±°,°80(4000±80)
6,5±°л3°(6500±ш)
±0,4
Количество отсеков
Номинальная вместимость отсеков, м (л) отсек 1 отсек 2 отсек 3
Пределы допускаемой относительной погрешности в ПЦ, %, не более
Изменение вместимости до указателя уровня за счет образования воздушных мешков в верхней части цистерны, % от номинальной вместимости, не более
±0,1
2
0,1
3890
18000
12000х2550х4000
от минус 40 до плюс 45 до 80 от 86 до 107 20000 10
Запасной объем для температурного расширения жидкости, % от номинальной вместимости, не менее
Остаток жидкости в ПЦ после его слива самотеком на горизонтальной площадке, % от номинальной вместимости, не более
Масса в снаряженном состоянии, кг, не более Полная масса, кг, не более Г абаритные размеры, мм, не более Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы ПЦ, лет, не менее
наносится на фирменную табличку, расположенную в передней части прицепа-цистерны ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней части по центру - типографским способом.
Комплектность
В комплект поставки входят:
Прицеп-цистерна 1 шт.
Рукав напорно-всасывающий Ду 80 с соединительной арматурой 2 шт.
Противооткатный упор 2 шт.
Огнетушитель ОП-4 1 шт.
Ключ для ящика технологического оборудования 2 шт.
Формуляр 1 экз.
Руководство по эксплуатации 1 экз. Документация на комплектующие изделия 1 комплект
Основные средства поверки:
• весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;
• мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;
• цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;
• термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 °С до плюс 200 °С, ц.д. 0,1 °С.
Допускается применение других средств измерений с техническими характеристиками, не уступающим указанным, поверенных в установленном порядке.
Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.03.006-0000 РЭ.
Нормативные и технические документы, устанавливающие требования к прицеп-цистернам 860200.
1. Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009г. № 720), (с изменениями от
10 сентября 2010г.).
2. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования"
3. ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
4. ТУ 4525-008-05444977-2011. Прицеп-цистерны моделей 860200, 860201, 860202, 860204, 860205, 860206, 860207, 860208, 86020А, 86020В, 86020С, 86020Е, 86020F, 86020K, 86020M, 86020P.Технические условия.
измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
Зарегистрировано поверок | 57 |
Поверителей | 16 |
Актуальность данных | 20.11.2024 |
