| Номер в госреестре | 50130-12 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | 66131-0000010-21 |
| Изготовитель | ОАО "Завод Старт", г.Далматово |
| Год регистрации | 2012 |
| Срок свидетельства | 26.06.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автотопливозаправщики 66131-0000010-21 предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью 0,7-0,86 г/см3, а также для заправки различной техники с измерением выдаваемого объема топлива.
Автотопливозаправщики 66131 -0000010-21 являются мерой полной вместимости.

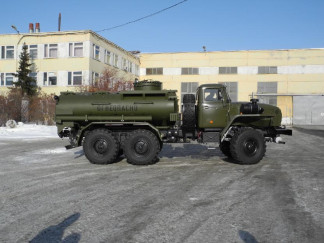

Автотопливозаправщики 66131 -0000010-21 представляют собой технологическое оборудование, состоящие из цистерны, насосной установки, измерительного устройства топливо-раздачи, противопожарного оборудования и средств для отвода статического электричества, смонтированного на шасси (Урал-4320-31, Урал 5557-40, Урал 5557-70).
Управление рабочими операциями автотопливозаправщиков 66131-0000010-21 ручное и осуществляется из отсека управления и кабины водителя автотопливозаправщика с помощью запорной арматуры и переключателей.
В верхней части цистерны расположена горловина. Внутри цистерны установлена труба газоотвода, к которой подведены шаровой кран, огнепреградитель и патрубок.
Для определения объема светлых нефтепродуктов в цистерне установлен стрелочный указатель уровня, закрепленный на обечайке цистерны. Указатель уровня состоит из поплавка, установленного на штанге вала и корпуса указателя со стрелкой.
В состав измерительного устройства топливораздачи входит счетчик жидкости (СЖ-ППО-40/0,6, регистрационный номер 44417-10), катушка раздаточного рукава с краном РКТ-32, фильтр тонкой очистки, мановакуумметр (МВП3-УУ2, регистрационный номер 10135-10), кран шаровый, предохранительный клапан.
| Поз | Иесто нахождения пломбы | Кол-бо |
| 1 | люк лаз аюлобины цистерны | 1 |
| 2 | отсек обслуживания | 1 |
| 3 | труба слибо отстоя | $ |
| и | счетчик чиЭкости | i |
| итого пломб | 4 |
Рисунок 2 - Пломбирование с указанием мест
| Номинальная вместимость цистерны, м3 | 7,5 |
| Пределы допускаемой относительной погрешности автотопливозаправщика, %, равны | ±0,4 |
| Изменение вместимости цистерны за счет образования воздушных мешков, %, от номинальной вместимости, не более | ±0,1 |
| Вместимость горловины над указателем уровня, % от номинальной вместимости, не менее | 2 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи (ИУТ), %, не более | ±0,5 |
| Остаток светлых нефтепродуктов, после слива самотеком от номинальной вместимости, %, не более | 0,1 |
| Масса снаряженного транспортного средства, кг, не более | 10320 |
| Полная масса транспортного средства, кг, не более | 21300 |
| Габаритные размеры, мм, не более | 8200х2500х3100 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее | от минус 45 до плюс 40 100 (при плюс 25 °С) 3000 10 |
наносится на фирменную табличку, расположенную в передней части цистерны автотопливозаправщика 66131-0000010-21 ударным способом и в центр титульного листа руководства по эксплуатации типографским способом.
Комплектность
| Наименование | Обозначение | Кол-во | Примечание |
| Автотопливозаправщик 66131-0000010-21 | 1 шт. | ||
| Рукав напорно-всасывающий | АЦ-7,5-4320.00.010 | 2 шт. | |
| Ключ | В1-АТА-1,8.00.021 | 2 шт. | |
| Рукав Б-2-25-3 Ду 25, Ь=550мм ГОСТ 5398-76 | |||
| Переходник | АЦ-7,5-4320.18.00.060 | 1 шт. | |
| Огнетушитель ОП-4 | 2 шт. | По отдельному заказу |
| Руководство по эксплуатации на автотопливозаправщик 66131-21 | 66131-0000010-21.РЭ | 1 компл. | |
| Техническое описание и инструкция по эксплуатации на шасси УРАЛ | 1 компл. | ||
| Паспорт на насос СЦЛ-20-24Г | 1 компл. | ||
| Паспорт на счетчик ППО-40-0,6 СУ | 1 компл. | ||
| Руководство по эксплуатации на дыхательное устройство и огневой предохранитель | 808.00.00.00.РЭ 808.00.00.00.РЭ | 1 компл. 1 компл. | |
| Инструкция по поверке | 1 экз. |
автотопливозаправщиков 66131-0000010-21 осуществляется в соответствии с документом МП 50130-12 «Инструкция. ГСИ. Автотопливозаправщик 66131 и модификации. Методика поверки», утвержденным ГЦИ СИ ФГУП ВНИИР 16.08.2010 г.
Основные средства поверки:
- установка поверочная стационарная МО 70-047-000; вместимостью 3500 л; погрешность ± 0,08%;
- эталонные мерники 2-го разряда вместимостью 10; 100 л, ТУ 50.502-91;
- цилиндры по ГОСТ 1770-74;
- термометр ТЛ-2, диапазон от 0 0С до +100 0С, ц.д. 0,5 , ГОСТ 28498-90;
Сведения о методах измерения содержаться в документе 66131-0000010-21.РЭ «Автотопливозаправщики 66131-21. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам 66131-0000010-21
1. Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009 г. №720), (с изменением от 10 сентября 2010 г.).
2. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования.
3. ТУ 4521-053-07542804-2007 Автотопливозаправщик 66131 и модификации.
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 22 |
| Поверителей | 3 |
| Актуальность данных | 19.11.2024 |
