| Номер в госреестре | 50131-12 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | Rosemount 5900S |
| Изготовитель | "Rosemount Tank Radar AB", Швеция |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Уровнемеры радарные Rosemount 5900S (далее - уровнемеры) предназначены для измерения уровня агрессивных химических жидкостей, пульпы, нефти, нефтепродуктов, сжиженных газов, гранулированных и сыпучих веществ и применяются в нефтяной, газовой и химической отраслях промышленности.
Уровнемер представляет собой автономное, взрывозащищенное устройство и состоит из электронного блока и RF- преобразователя с выводом волновода. RF- преобразователь монтируется в нижней части электронного блока и имеет вывод волновода для распространения микроволн внутрь резервуара. Уровнемер может быть оборудован одной из следующих типов антенн: коническая, параболическая, для направляющих труб и для сжиженных газов.
Уровнемеры изготавливаются в 4-х исполнениях:
- с конической антенной для всех типов жидкостей кроме тяжелых жидкостей, таких как асфальт и битум;
- c параболической антенной для всех типов жидкостей, включая тяжелые жидкости, такие как асфальт и битум;
- c array-антенной для установки в направляющей трубе 5,6,8,10,12 дюймов резервуара с понтоном или плавающей крышей;
- c LPG'vLNG-антенной для установки в направляющей трубе-волноводе 4 дюйма (100мм) или 2дюйма с эталонными штырями в резервуарах для сжиженного газа под давлением.
Уровнемер обеспечивает измерение расстояния до поверхности продукта в резервуаре методом частотно-модулированной волны. Используя высоту установки на резервуаре, записанную в базу данных уровнемера, вычисляет уровень продукта в резервуаре. Уровнемер снабжен внутренним цифровым эталоном, с помощью которого производится автоматическая поверка уровнемера перед каждым процессом измерения. По индивидуальному заказу уровнемер может быть изготовлен в исполнении 2 в 1 при необходимости использования двух независимых измерителей уровня на резервуаре. В этом случае электронные блоки двух уровнемеров устанавливаются в едином корпусе и имеют гальваническую развязку. Таким образом, два независимых измерителя уровня используют одну и ту же антенну.
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результата измерения и настройки уровнемеров, сигнализация предельных значений уровня продукта. Передача результатов измерений производится по протоколу Foundation Fieldbus. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем четырех уровней доступа.
Класс защиты ПО по МИ 3286-2010 - «А».
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Tank Master | Stm Volume | у * 6 | 2fe3c56b858b0dbf 0550af63b42fe3b1 | MD5 |
Примечание: Номер версии ПО 6.ху, где х = А - версия 2011г,
В - версия 2012г., расширенная в части сжиженного газа; у= 1 - доступны функции 1,2
2 - доступны функции 1,2,3
3 - доступны функции 1,2,3,4.
Защита программного обеспечения уровнемера от непреднамеренных и преднамеренных изменений обеспечивается использованием специального фиксатора, расположенного на материнской плате электронного блока уровнемера, что фиксирует и делает невозможным внесение изменений в настройки уровнемера. Перед каждым измерением уровнемер проводит самопроверку.

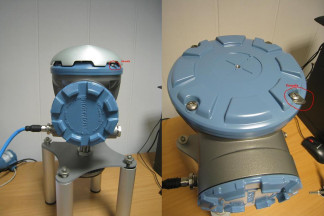

Фотографии общего вида и мест пломбировки уровнемеров
Л
| Диапазон измерений уровня, м | 0,8 . . . 30 ниже фланца |
| Предел допускаемой абсолютной погрешности измерения уровня, мм | ± 1,0 |
| Скорость изменения уровня, мм/с | 200 |
| Температура окружающей среды, °С | - 40 ... + 70 |
| Температура рабочей среды, °С | -40.. .+230 (-170.. .+90) |
| Температура хранения и транспортирования, °С | -50...+50 |
| Влажность, % | 0...100 |
| Напряжение питания постоянного тока, В | ,5 7, ,0 9, |
| Выходные сигналы | кодовый сигнал в полевую шину FISCO (Tankbus) по протоколу Field Bus Foundation. |
| Степень защиты | IP66 |
| Взрывозащита | ЕмаПСТ4 |
| Г абаритные размеры, не более, мм | 682х226х177 |
| Масса (с антенной), не более, кг | 40 |
наносится на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку прибора.
| Наименование | Кол-во | Примечание |
| Уровнемер радарный Rosemount 5900S | 1 | В соответствии с заказом |
| Комплект запасных частей | 1 | В соответствии с заказом |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
Основное поверочное оборудование:
-рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98 , 2-го класса;
-термометр ТЛ 4, 3-го разряда.
изложены в документе «Уровнемеры Rosemount 5900S. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным Rosemount 5900S
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4. МОЗМ МР 85 «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах-хранилищах. Часть 1. Метрологические и технические требования-испытания».
5. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 641 |
