| Номер в госреестре | 50136-12 |
| Наименование СИ | Установки для дозирования и ввода жидких компонентов |
| Обозначение типа СИ | УОВМ |
| Изготовитель | ЗАО "Машиностроительная компания "Технэкс", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 26.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки для дозирования и ввода жидких компонентов УОВМ (далее - установки) предназначены для объемного дозирования жидких веществ, в том числе пищевых продуктов.
Принцип действия основан на подаче заданного объема жидкого компонента под давлением через блок форсунок.
Установки для дозирования и ввода жидких компонентов (далее - установки) конструктивно состоят из дозатора, блока форсунок и системы управления.
У становки не имеют автономную систему управления, могут работать только в составе системы управления технологическим процессом предприятия.
Система управления установки обеспечивает координацию режима работы всех входящих в установку изделий и выполняет следующие функции:
- программирование времени и объема подачи жидкого компонента;
- непрерывный учет расходуемого на установке жидкого компонента;
- контроль температуры жидкого компонента в расходной емкости;
- блокировка работы установки при несанкционированных действиях и аварийных ситуациях.
Установки - стационарные, периодического действия, предназначены для дозирования и ввода растительного масла, а также водных растворов компонентов (с плотностью от 0,6 до 2,9 г/см3) на комбикорма и другие продукты, в процессе смешивания их в смесителях. Установки предназначены для работы на предприятиях агропромышленного комплекса.
Установки УОВМ выпускаются в четырех модификациях: УОВМ-5, УОВМ-10, УОВМ-100, УОВМ-250, которые отличаются техническими характеристиками.
Установки оснащены программным обеспечением, позволяющим проводить контроль процесса дозирования, управление установкой.
И Идентификационные данные программного обеспечения_
| Наименование программ-ного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового иден-тификато-ра ПО |
| УВМ | УВМ 2.1 | 2.1 | 2D0F4DC7 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

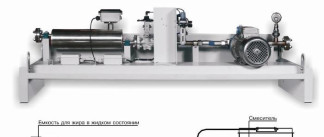

Фотография внешнего вида установки представлена на рисунке 1.
/ Рисунок 1
Место нанесения знака поверки
| Наименование характеристики | Значение характеристики для установок УОВМ модификации | |||
| УОВМ-5 | УОВМ-10 | УОВМ-100 | УОВМ-250 | |
| Производительность, дм3/ч, не более | 60 | 120 | 1200 | 3000 |
| Количество циклов дозирования в час, не более | 12 | 12 | 12 | 12 |
| Наибольший предел дозирования за цикл, дм3 | 5 | 10 | 100 | 250 |
| Наименьший предел дозирования, дм3 | 0,5 | 1 | 10 | 25 |
| Пределы допускаемой относительной погрешности дозирования, % от номинальной дозы | ±5 | ±5 | ±3 | ±3 |
| Мощность электропривода, кВт, не более | 0,6 | 1,5 | 2,2 | 3,5 |
| Расход сжатого воздуха на продувку форсунок (пиковое значение), м3/ч, не более | 30 | 60 | 300 | 300 |
| Г абаритные размеры, мм, не более | 1700 х 540 х 620 | |||
| Масса, кг, не более | 180 | |||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, % | от 1 до 40 от 20 до 80 | |||
| Параметры электропитания от сети переменного тока: напряжение, В / частота, Гц | 380+78 / 50 ± 1 | |||
| Потребляемая мощность, В А, не более | 1,1 | |||
| Средний полный срок службы, лет | 5 | |||
наносится типографским способом на титульном листе Руководства по эксплуатации и маркировкой фотохимическим способом на табличке, закрепляемой на корпусе установки.
Установка для дозирования и ввода жидких компонентов УОВМ Комплект монтажных частей Руководство по эксплуатации Методика поверки МП 98-241-2011
осуществляется по документу: МП 98-241-2011 «ГСИ. Установки для дозирования и ввода жидких компонентов УОВМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г. Эталонные средства измерений, используемые при поверке:
- весы среднего класса точности по ГОСТ Р 53228-2008;
- ареометры общего назначения PG, диапазон измерений плотности 0,600 - 2,000 г/см3, абсолютная погрешность ± 0,002 г/см3;
- секундомер II класса точности по ТУ 25-1819.0021-90.
Методика измерений представлена в руководстве по эксплуатации УВЖК5.04-00.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам для дозирования и ввода жидких компонентов УОВМ
ГОСТ 26582-85 Машины и оборудование продовольственные. Общие технические условия
ТУ 5144-006-26424460-2000 Установки для дозирования и ввода жидких компонентов. Технические условия
Вне сферы государственного регулирования обеспечения единства измерений.
